Fecha: Diciembre de 2010
Empresa: MVC / Rancagua – 6° Región.

CARACTERÍSTICAS GENERALES DEL CONJUNTO DE LA SUBESTACIÓN UNITARIA

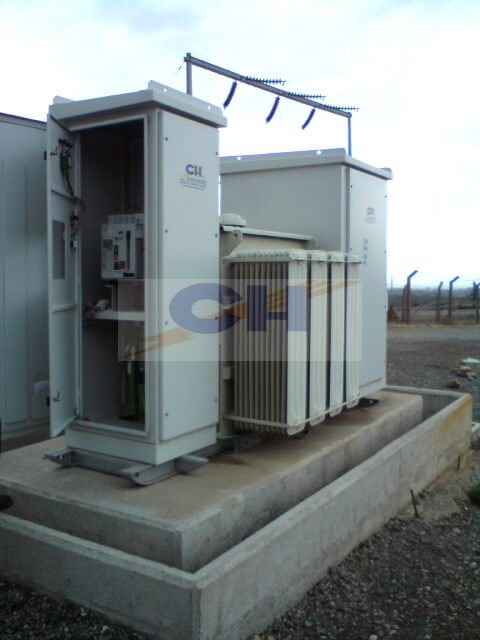

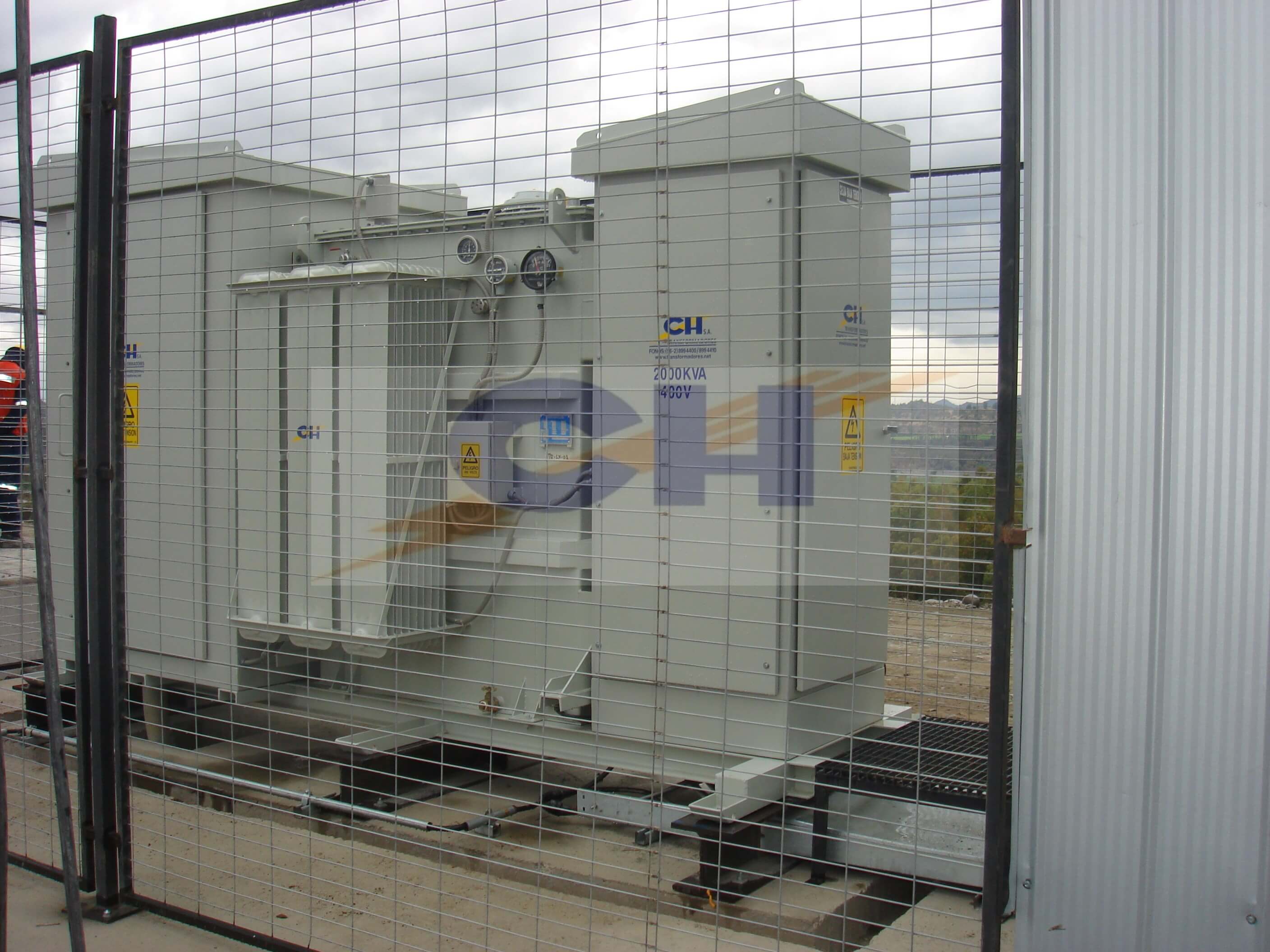

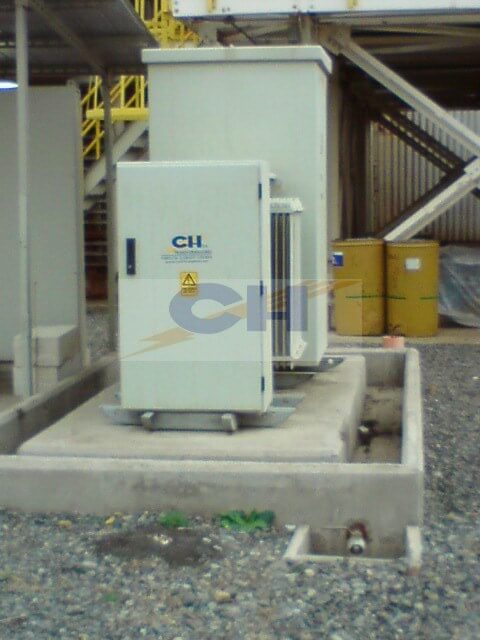

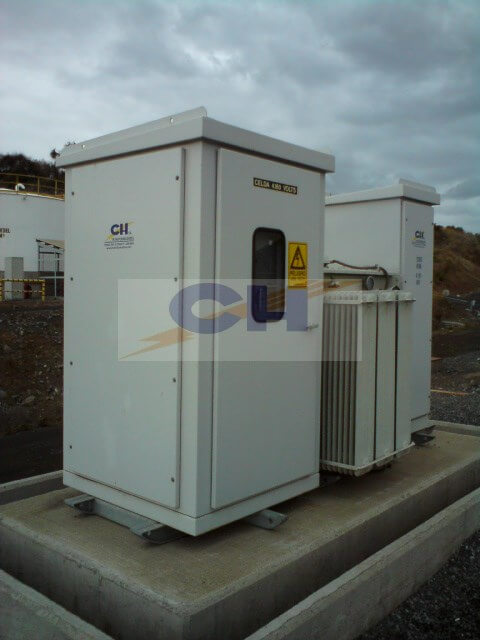

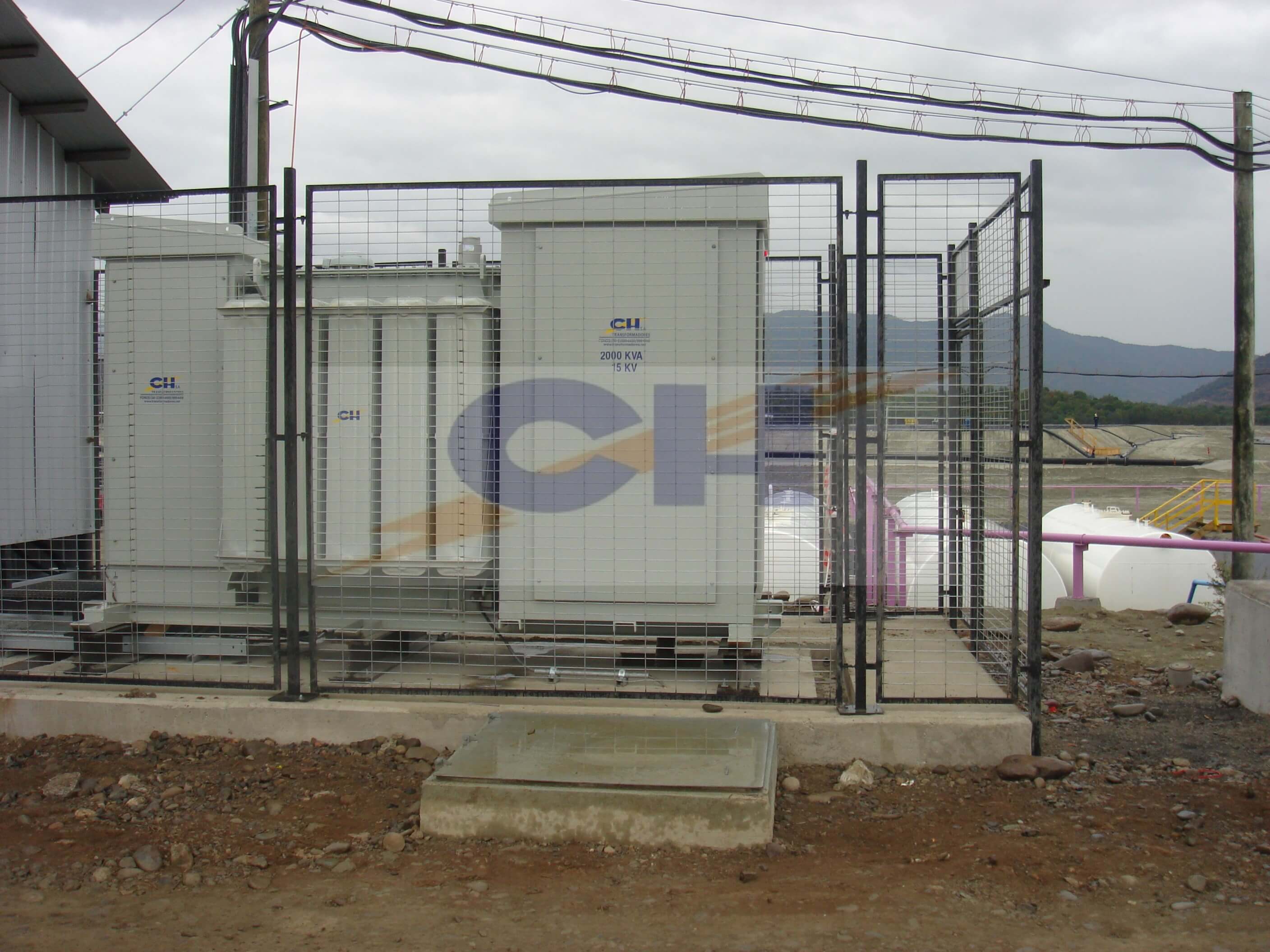

La subestacion unitaria está formada por una celda de media tensión (MT), el transformador  y una celda de baja tensión (BT), todo el conjunto para intemperie y montado en una base tipo patín (skid).

CARACTERÍSTICAS DE LA CELDA DE MEDIA TENSIÓN (ENTRADA)

Celda tipo intemperie (IP65) construida en plancha de acero A37-24 de 2,5 mm. En su interior incorpora un desconectador fusible en SF6 clase 24 kV para operar bajo carga. Posee barras  de entrada y salida para conexión de mufas con terminal plano, conectores a tierra de exterior e interior. El mecanismo de operación es  independiente del operador, abriendo automáticamente si alguno de los fusibles actúa.  Está equipado con contactos auxiliares, 2 NA / 2 NC y bobina de apertura (disparo) en 220 Vca. Diseño robusto y de alta seguridad que impide la conexión a puesta a tierra sin haber abierto (desenergizado) el seccionador principal. La puerta interior de acceso a los fusibles, tiene un enclavamiento que impide su acceso si el equipo se encuentra cerrado (energizado). Además incorpora un calefactor de 120 Watt operado por termostato. Las puertas de exterior e interior, tienen mirilla en vidrio templado de seguridad para  inspección visual. El interior se ilumina con una lámpara tipo tortuga y 3 leds indicadores de tensión en la conexión de salida. La entrada y salida de cables es por su sócalo inferior a través de tapas metálicas perforables, para instalación de prensaestopas y así asegurar su hermeticidad. Se le realizan en nuestro laboratorio,  ensayos de tensión aplicada, resistencia y simultaneidad de contactos, emitiendo certificado de pruebas y garantía de 30 meses.

La celda de media tensión cumple con las exigencias de diseño para intensidad nominal de 630 amperes y con las normas UNE 20135 e IEC 420, según las siguientes características:

  • Marca: ADRIATICA  (Italia)
  • Tensión Nominal: 24 kV
  • Modelo: ME6 – F3
  • Intensidad nominal de corte en carga: 630 A.
  • Corriente de cortocircuito  (2 Seg.): 12.5 kA
  • Fusibles percutores: 3 x 100 A (442 mm)
  • Pararrayos: 3 x 15 kV; 10 kA;
  • Entrada cables MT: Costado inferior
  • Anclaje: En base, para radier
  • Dimensiones aproximadas: 2300 x 1100 x 1150 mm
  • Tres (3) Fusibles percutores incorporados al desconectador y tres (3) fusibles de repuestos, según publicación IEC-282  y dimensiones según norma SIN 44625.

Vista y composición del interruptor 24 kV interno:

  • Barra principal
  • Barra de tierra
  • Ventana de inspección
  • Interbloqueos mecánicos
  • Seccionador de puesta a tierra
  • Placa de identificación de la celda
  • Esquema sinóptico
  • Placa de secuencia de  maniobras
  • Bloqueo para candado
  • Divisores capacitivos con señalización de luz piloto
  • Contactos auxiliares
  • Resistencia anti-condensación
  • Iluminación interna
  • Fusibles de M.T.
  • Bobina de apertura (220 Vca)
Celda-MT

Celda de media tension insertada en el conjunto de la subestacion unitaria de 2000 KVA

CARACTERÍSTICAS DEL TRANSFORMADOR CON PÉRDIDAS NORMALES

  • Potencia Natural: 2000 kVA. (ONAN)
  • Clase: 15 kV
  • Tensión primaria: 15000  Volts (entrada)
  • Conexión primaria: Delta
  • BIL Primario: 125 kV
  • BIL Secundario: 30 kV
  • Nº de fases: 3
  • Grupo de conexión: Dy1n
  • Impedancia: 6 %  tolerancia ± 10%
  • Voltaje secundario: 400 – 231 Volts (Salida)
  • Conexión secundario: Estrella con neutro exterior
  • Frecuencia: 50 Hz
  • Tipo sellado: Hermético
  • Elevación de temperatura: 65 ºC
  • Polaridad: Sustractiva
  • Autorefrigerado en: Aceite mineral dieléctrico
  • Derivaciones en el primario: ± 2,5%  y  ± 5%
  • Tensiones correspondientes: 15750-15375-15000-14625-14250 Volts.
  • Altitud de trabajo: 2.300 m.s.n.m.
  • Factor K: 1
  • Refrigeración: ONAN
  • Líquido refrigerante: Aceite mineral dieléctrico nafténico.
  • Pérdidas totales: < 2%

El equipamiento considerado para el transformador es:

  • Termómetro tipo dial para medir temperaturas actual y máxima del aceite, con contactos 2 N.A. y 2 N.C.
  • Indicador magnético de nivel del aceite, con contactos 1 N.A. y 1 N.C.
  • Válvula de sobrepresión de 7” con contactos 1 N.A. y 1 N.C.
  • Relé de presión súbita con contactos 1 N.A. y 1 N.C.
  • Manovacuómetro.
  • Válvula de alivio de presión de ½”.
  • Válvula de drenaje y toma de muestra inferior, de 1”.
  • Válvula de filtrado en costado superior tipo bola de 1”.
  • Cambiador de taps de 5 posiciones, operación manual sin tensión.
  • Caja de conexiones de relés Nema 4.
  • Base inferior de subestación completa tipo Patín, anclable a radier.
  • Cáncamos de izaje para la subestación completa.
  • Cáncamos de izaje para extracción de la parte activa (bobinas y núcleo).
  • Tapa superior de transformador extraíble.
  • Placa de características inoxidable.
  • Soporte para futuros ventiladores, en los costados de los radiadores.
  • 2 Conexiones a tierra en costados opuestos.
  • Niple de llenado de 1” en tapa superior.
  • 4 Apoya gatas en esquinas del transformador.
  • Incluye embalaje para transporte.

El diseño, construcción y pruebas del transformador es conforme a la publicación de la norma IEC 76 última edición además las normas ANSI C571290 y ANSI C571200.

El transformador lleva un tratamiento de arenado previo a la aplicación de la pintura antióxido epóxico en zinc (2 manos) y con una terminación en esmalte de poliuretano tipo intemperie (2 manos), color gris perla ANSI 61.

CARACTERÍSTICA DE LA CELDA DE BAJA TENSIÓN (SALIDA)

La celda de baja tensión tipo intemperie IP 65, de similares características a la celda de media tensión (MT), constará con los siguientes elementos:

  • 4 terminales de B.T. (fases 1, 2,3 + neutro), cableado al Interruptor General de B.T.
  • 1 Interruptor  al aire termomagnético (electrónico) regulable marca Hyundai de 3200 Amperes, ≥ 85  kA de ruptura, 415 Volts, con bobina de disparo y contactos auxiliares conectado a relés de protección del transformador, para integrar sistema de desconexión simultanea local y remota de M.T. y  B.T.
  • Conexiones de salida en pletina de cobre estañada, conectadas a 4 barras de distribución (X0, X1, X2, X3), con 10 perforaciones cada una, para conector de 500 MCM.
  • Medidor y analizador de red maraca CIRCUTOR, para lecturas de variables eléctricas in-situ y a distancia, con panel de LCD de 4 líneas, con comunicación RS485 (protocolo Modbus RTU), con las siguientes características: Medidas trifásicas + neutro, medidas true RMS, display retroiluminado, entradas de corriente aisladas (ITF), medidas en 4 cuadrantes, alimentación en 230 Vca, comunicación RS-485, salidas con transistor, precisión de 0.5 %. Las variables eléctricas que mide son:

MAGNITMAGUD

UNIDAD

MAGNITMAGUD

UNIDAD

Tensión Simple

V

Cos ϕ

Cos ϕ

Tensión Compuesta

V

Máxima Demanda

Pd

Corriente

A

Corriente de Neutro

IN

Frecuencia

Hz

THD de Tensión

% THD – V

Potencia Activa

kW

THD de Corriente,

% THD – A

Potencia Reactiva L

kvarL

kWh (consumo y generación)

W·h

Potencia Reactiva C

kvarC

kvarh.L (consumo y generación)

W·h

Potencia Aparente

kVA

kvarh.C  (consumo y generación)

W·h

Factor  de Potencia

PF

kVAh (consumo y generación)

W·h



La celda de baja tensión posee una lámpara tortuga interior, un calefactor de 120 Watt operado por termostato y una mirilla de vidrio templado para revisión de pantalla del analizador de red y revisión del estado del interruptor general.
