Fecha: Abril de 2011
Empresa: Minera Escondida / Antofagasta – 2° Región.

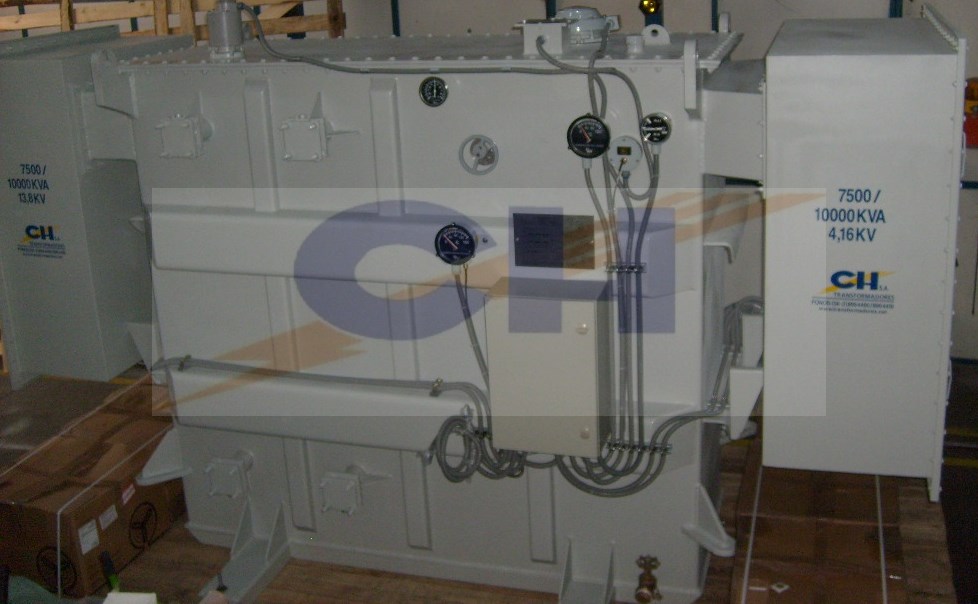

Transformador de Poder trifásico, con cajas laterales independientes herméticas, para bushings primarios y secundarios. Transformador autorefrigerado, sumergido en aceite mineral, tipo intemperie y hermético. El transformador fue diseñado, construido y probado según normas ANSI C 57.12.00 y ANSI C 57.12.90.

1) Características generales del transformador de poder.

  • Potencia: 7500 – 10000 kVA
  • BIL: 95 kV
  • Clase: 15 kV
  • Elevación de temperatura: 65º C
  • Altitud de servicio: 3200 m.s.n.m.
  • Frecuencia: 50 Hz
  • Impedancia: 7,5%; tolerancia + 10%
  • Grupo de conexión: Dyn1
  • Polaridad: Sustractiva
  • Nº de fases: 3
  • Tensión primaria nominal: 13800 Volts
  • Conexión primaria: Delta
  • Tensión secundaria: 4160 – 2402 Volts
  • Conexión secundaria: Estrella con neutro exterior
  • Derivaciones en el primario: + 2.5% y + 5%
  • Tensiones correspondientes: 14490 – 14145 – 13800 – 13455 – 13110 Volts
  • Tipo de refrigeración: ONAN
  • Líquido aislante: Aceite mineral dieléctrico.
  • Factor K: 1
  • Pérdidas totales: 1,57%

El estanque del transformador lleva un tratamiento de arenado, previo a la aplicación de pintura antióxido epóxico en zinc y una terminación en esmalte epóxico tipo intemperie color gris perla.

2) Accesorios del transformador de poder

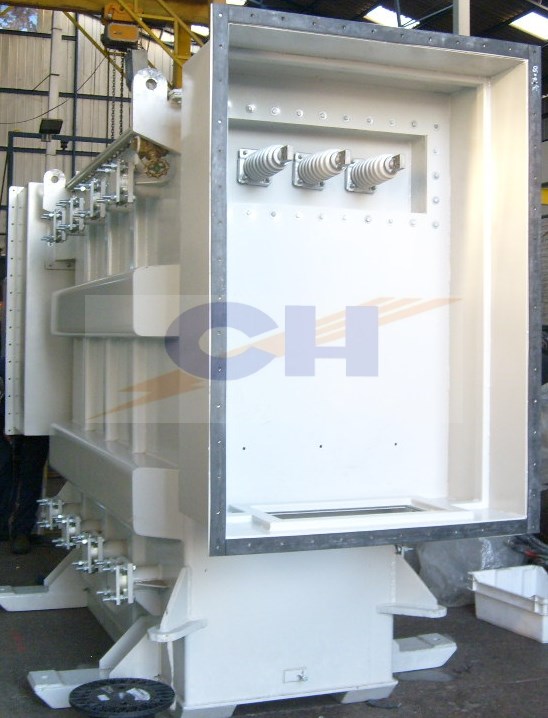

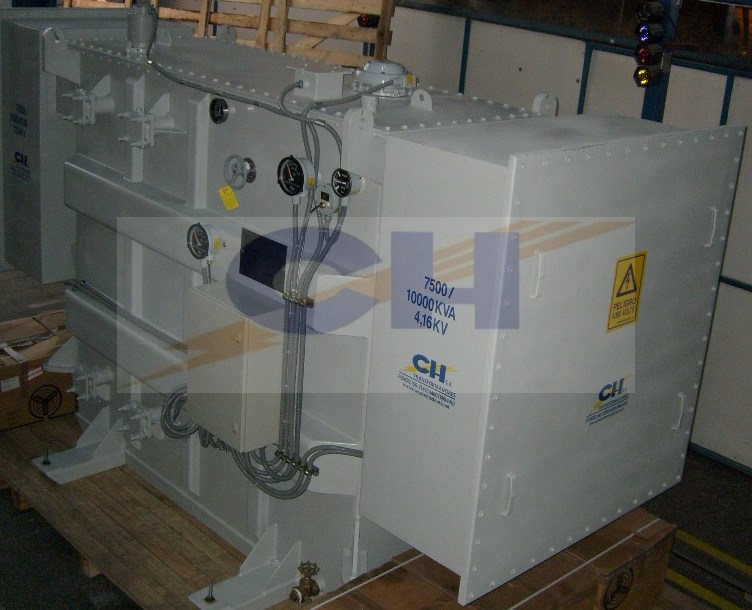

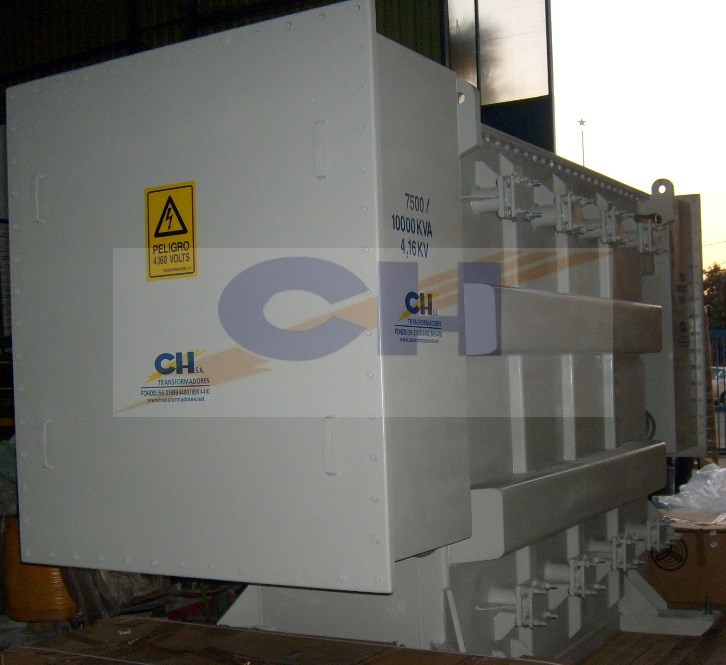

  • Bushings de media tensión (MT) y baja tensión (BT) ubicados en cajas laterales independientes y herméticas.
  • Cambiador de taps, de accionamiento exterior, sin tensión.

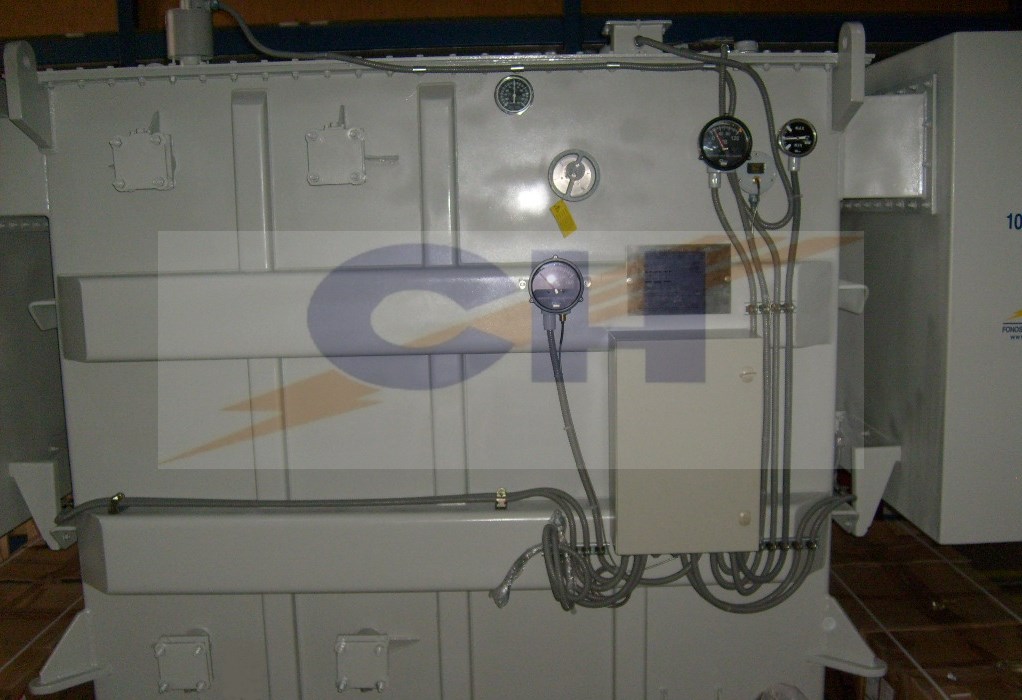

  • Indicador de nivel de aceite tipo magnético, con contacto auxiliares
  • Termómetro de temperatura actual y máxima del aceite, con contacto auxiliares
  • Niple de llenado de aceite en la tapa, con contacto auxiliares
  • Válvula de alivio de presión con relé
  • Manovacuometro
  • Imagen térmica completa
  • Relevador de sobrepresión con contactos auxiliares
  • Relé de presión súbita con contactos auxiliares
  • Caperuza aluminio para cambiador
  • Caja Circuitos auxiliares
  • Caja de media tensión (MT)
  • Válvula mariposa para radiadores
  • Apoya Gatas
  • Inserto Antimagnético
  • Ventilador 380 V, 20 pulgadas, 4 unidades marca Marangoni
  • Válvula de filtrado
  • Válvula de drenaje y muestreo
  • Conexión a tierra.
  • Placa de características no oxidable.
  • Dotación de aceite minera.
  • Bases de anclaje a piso o plataforma
  • Embalaje completo
