Fecha: Marzo de 2013
Empresa: Minera Cemin / Santiago – Región Metropolitana.

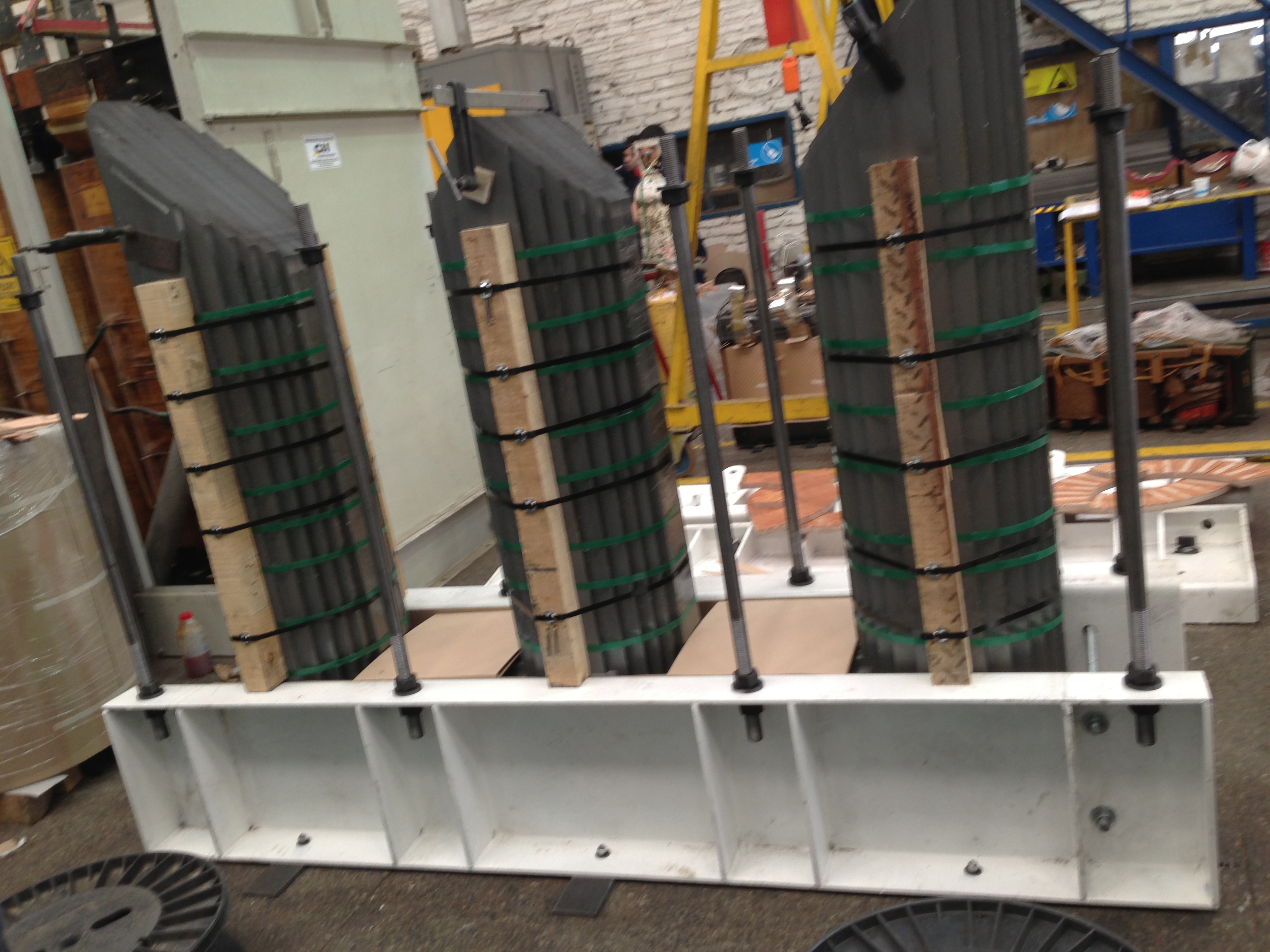

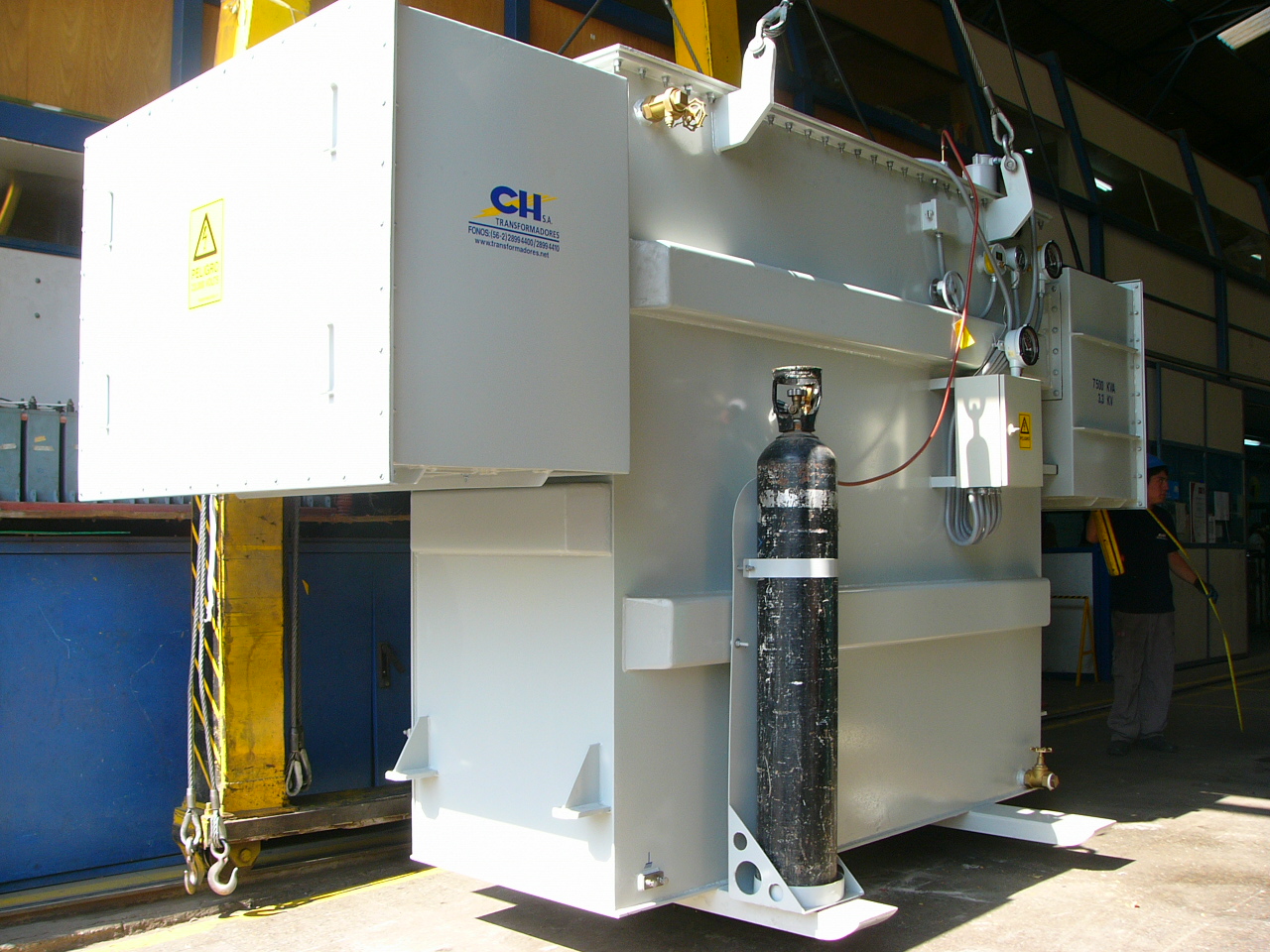

Transformador Elevador marca CH, con Cajas Laterales, trifásico, autorefrigerado, sumergido en aceite mineral, tipo intemperie, hermético. Diseñado, construido y probado según normas ANSI C57.12.00 y ANSI C57.12.90.
Características generales del transformador elevador:
– Potencia : 7500 kVA (ONAN)
– BIL : 60 / 150 kV
– Clase : 25 kV
– Elevación de temperatura : 65º C
– Altitud de servicio : 1000 m.s.n.m.
– Frecuencia : 50 Hz
– Impedancia : 7%; tolerancia + 10%
– Grupo de conexión : Dyn1
– Polaridad : Sustractiva
– Nº de fases : 3
– Tensión primaria nominal : 3300 Volts
– Conexión primaria : Delta
– Tensión secundaria : 23000 – 13279 Volts
– Conexión secundaria : Estrella con neutro exterior
– Derivaciones secundario : + 2.5% y + 5%
– Tensiones correspondientes : 24150 – 23575 – 23000 – 22425 – 21850 Volts
– Tipo de refrigeración : ONAN
– Líquido aislante : Aceite Mineral Dielectrico.
– Factor K : 1

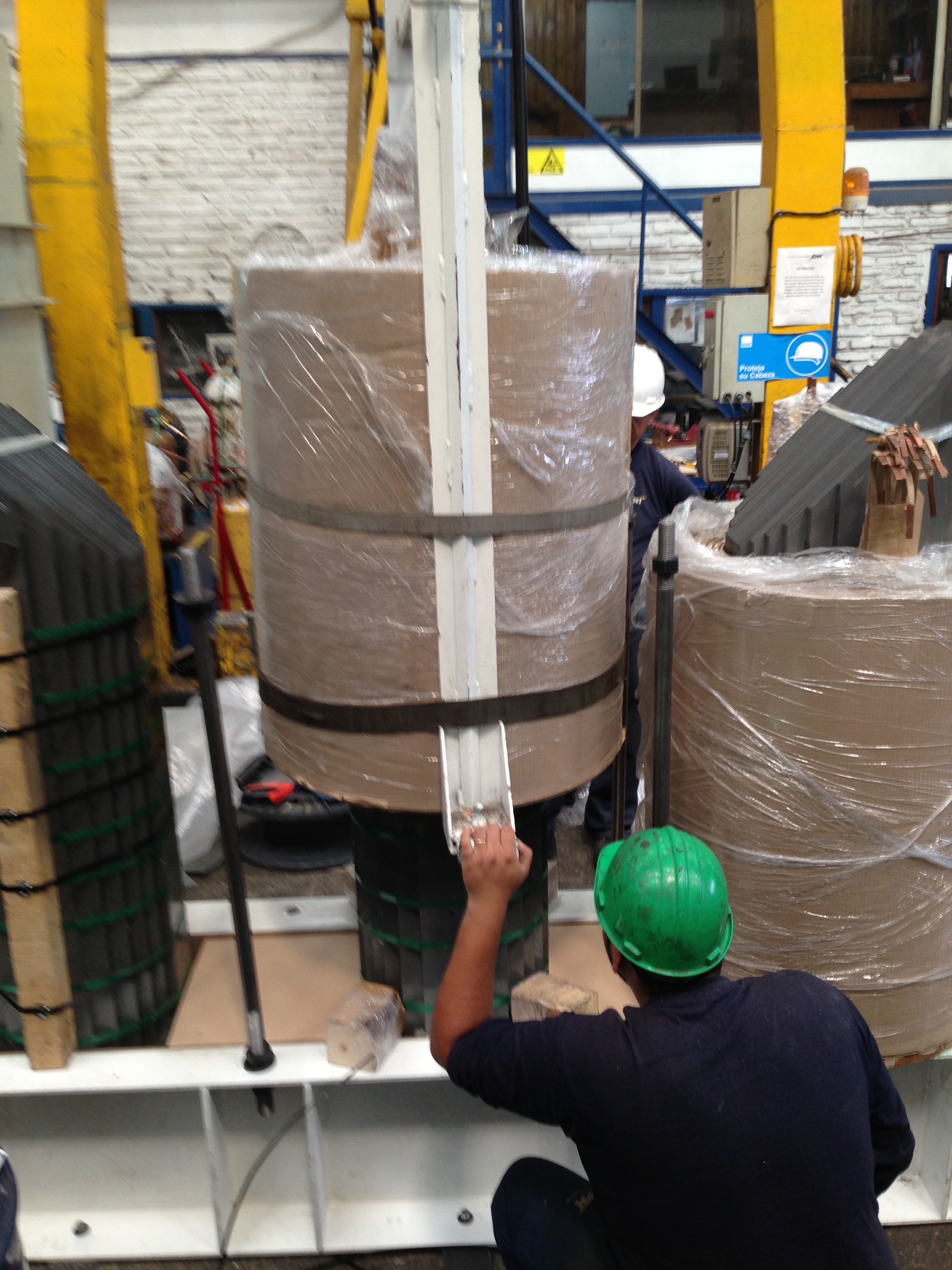

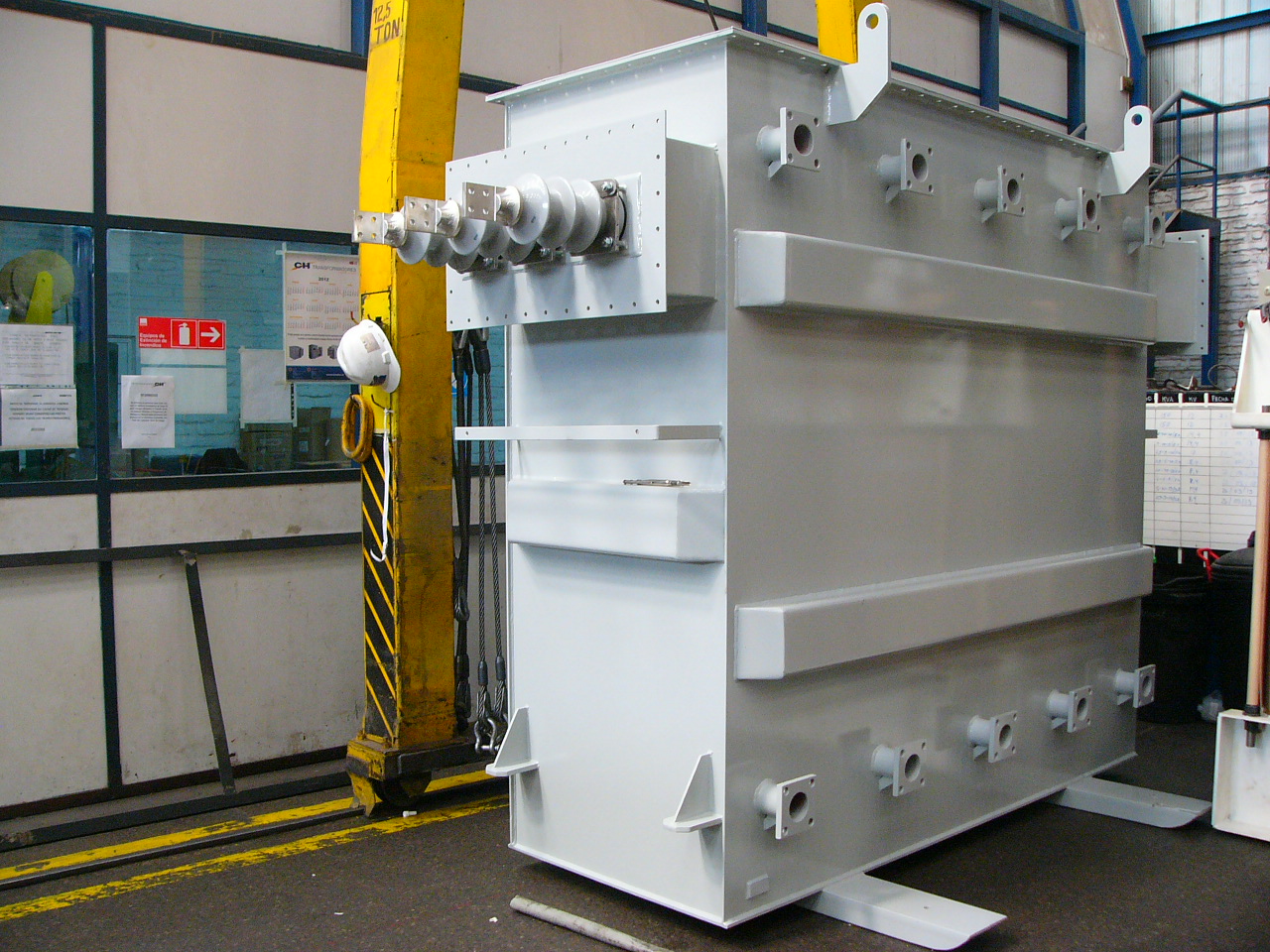

El estanque del transformador elevador es sometido a un tratamiento de arenado previo a la aplicación de pintura epóxica anticorrosiva en zinc y además a una terminación en esmalte epóxico tipo intemperie, color gris perla.
Accesorios del transformador elevador.
– Aislador M.T. (3), Clase 5 kV, 1500 Amp.
– Aislador A.T. (4), Clase 25 kV, 200 Amp.
– Indicador de temperatura con contacto de alarma.
– Indicador de nivel con contacto de alarma.
– Manovacuometro.
– Imagen térmica completa.
– Relé de presión súbita.
– Válvula sobrepresión con relé.
– Caperuza aluminio P/Cambiador.
– Cambiador de taps 300 A.
– Caja de protección de BT.
– Caja de circuitos auxiliares.
– Caja de protección de MT.
– Placa de conexión a tierra.
– Válvula mariposa para radiadores.
– Apoya gatas.
– Inserto anti-magnético.
– Válvula drenaje (2).
– Ventiladores 380 V.
