INFORMACIÓN GENERAL
Transformadores aptos para trabajo pesado. Secos o sumergidos en líquido refrigerante. Los transformadores en aceite constan de aisladores de loza, con mochilas para colgar en poste y con base de anclaje
Burden: 5 a 200 VA.
Precisión: 0,1 a 0,6 % en equipos de medición y 1 a 5 % en equipos de protección.
Factor de potencia: 0,7 a 1
Altura: Hasta 5500 m.s.n.m.
FUNCIONES
Hay dos tipos de transformadores según su función: los Transformadores de Potencial de Medida, que se utilizan para medir las tensiones del sistema con un mínimo error de acuerdo a Norma, y los transformadores de Potencial de Protección, que sirven para detectar perturbaciones en el sistema así como variaciones de tensión y además permiten la operación de los elementos de protección.
Estos tipos de transformadores se utilizan para medición en sistemas eléctricos de distribución trifásicos o monofásicos de hasta 33 [kV], en media y baja tensión, adaptándose según el requerimiento de cada cliente.
CARACTERÍSTICAS
Los transformadores de potencial son equipos invariables y robustos que se fabrican diseñan y prueban acorde a las Normas Internacionales ANSI o IEC. Permiten operar de forma continuada en cualquier parte del sistema eléctrico.

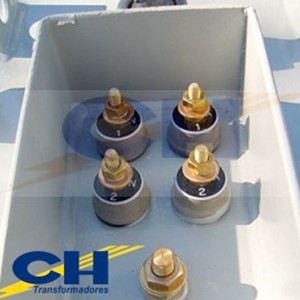

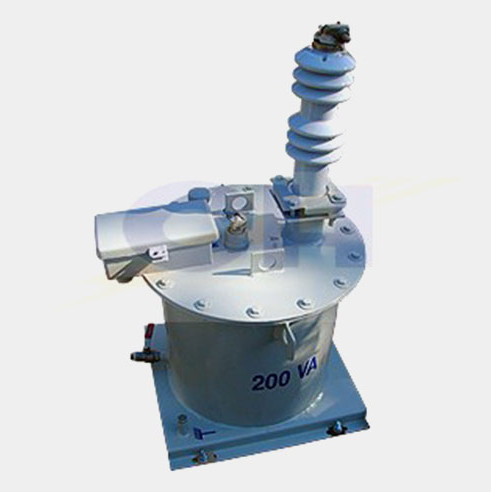

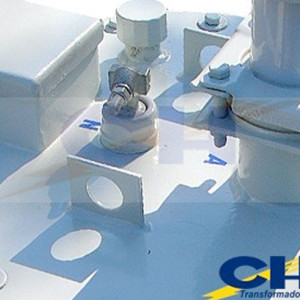

Los transformadores de potencial de clase 15[kV] y superiores se instalan en un estanque metálico hermético donde se encuentran sumergidos en aceite mineral o vegetal (FR3). Cuentan con mochila de montaje a un poste o plataforma. Además, para garantizar su seguridad, están equipados con aisladores de media tensión en la tapa y una caja sellada que contiene los terminales secundarios puesto que el sistema está diseñado para que no se pueda intervenir en las conexiones de los secundarios estando el equipo energizado.
