Fecha: Septiembre de 2013
Empresa: Teck CDA / Andacollo – IV Región.

  1. Alcance:

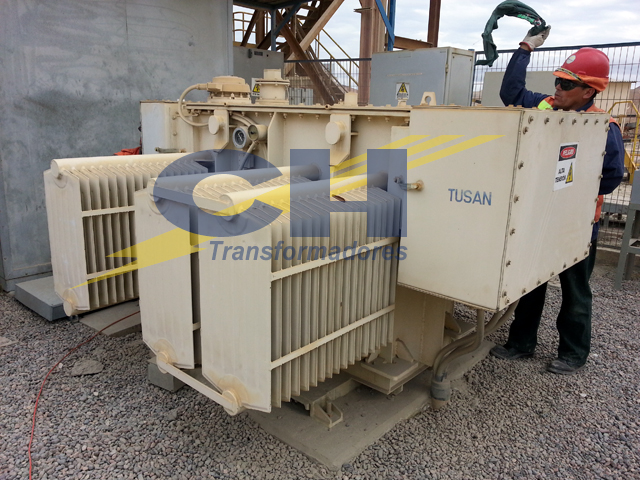

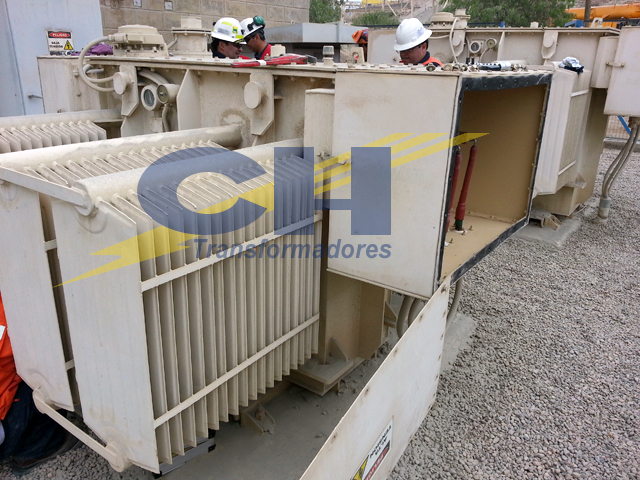

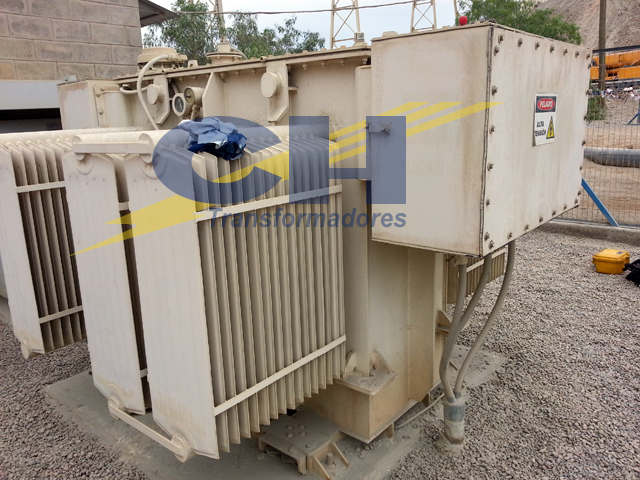

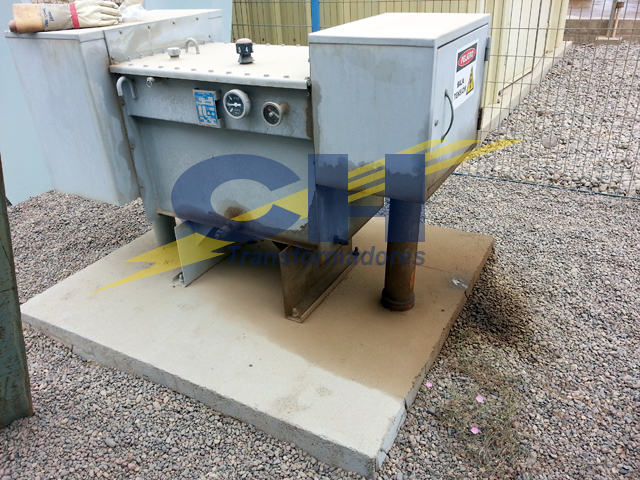

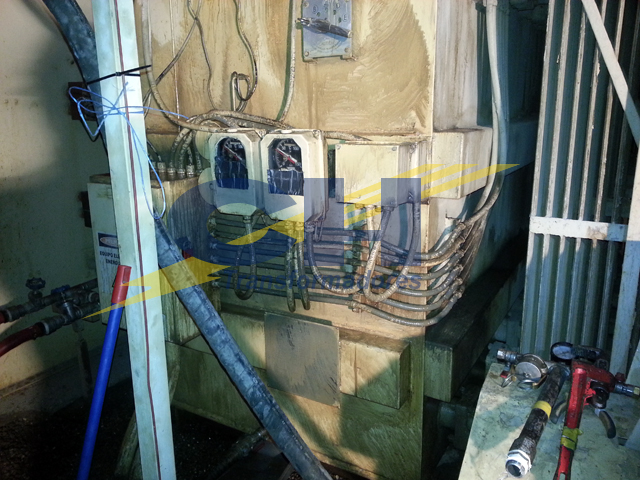

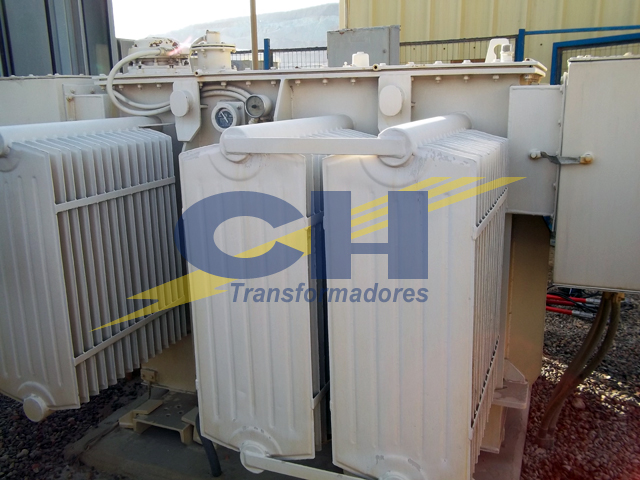

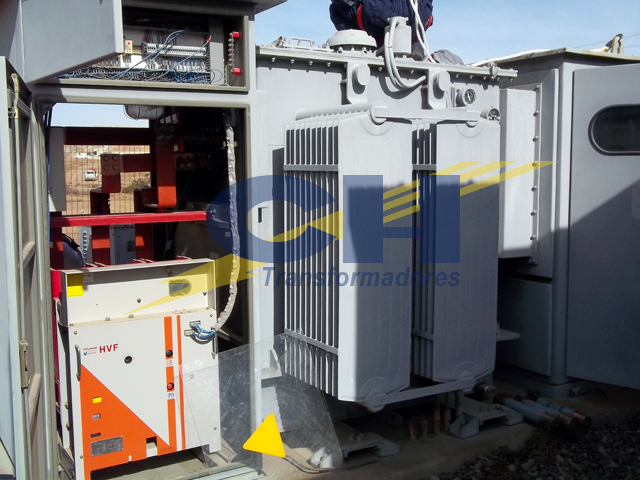

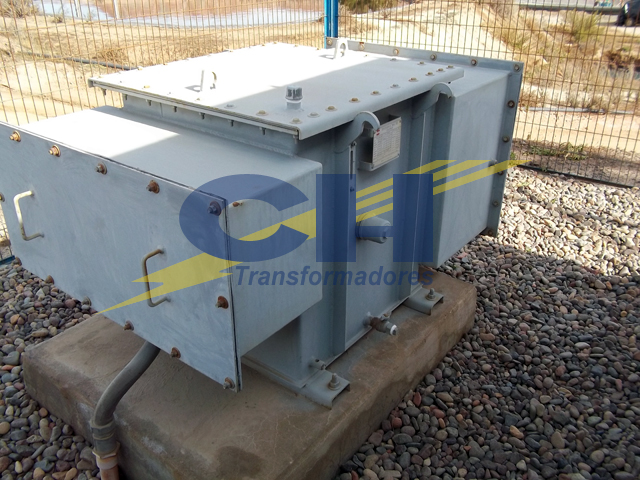

Se realiza un mantenimiento de corrección a los transformadores de la planta y filtrado de aceite a transformador rectificador de 3.752 KVA en la planta de cátodos EW-SX supergeno.

  1. Realización de servicios a los transformadores al detalle:

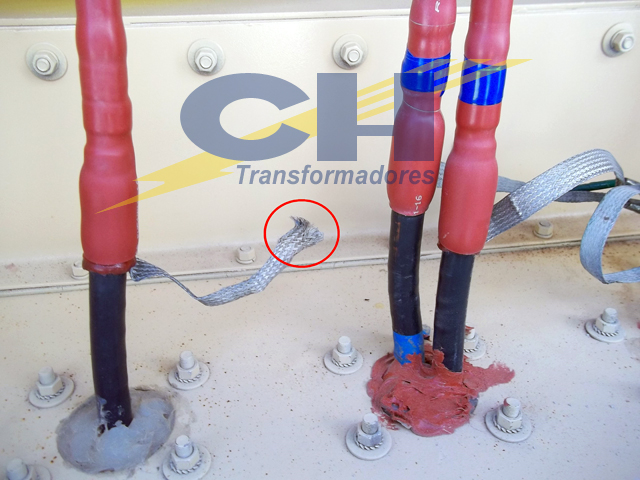

· Se realiza la puesta a tierra de pantallas desconectadas.

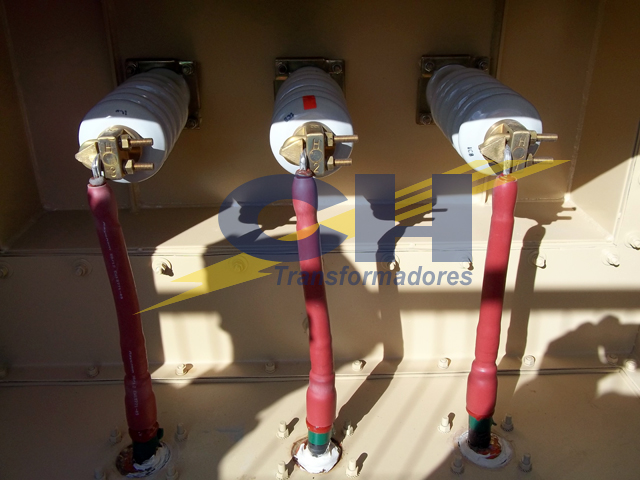

· Se reemplaza el aislador trizado en la fase 1, y se refuerza y cubre la fisura.
· Se normaliza el nivel de aceite de aquellos transformadores están en los conservadores en un mal estado.

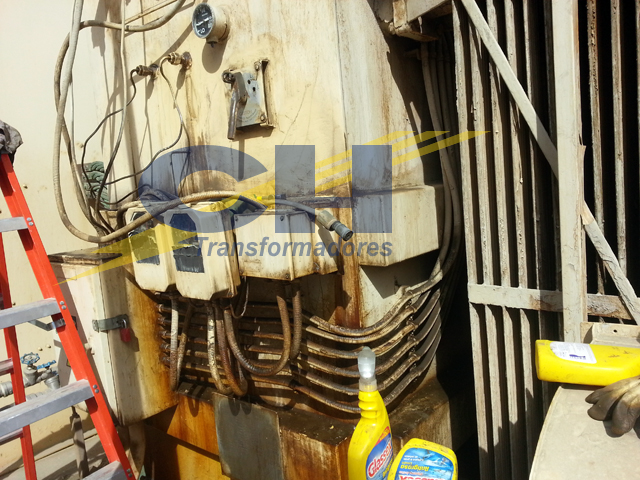

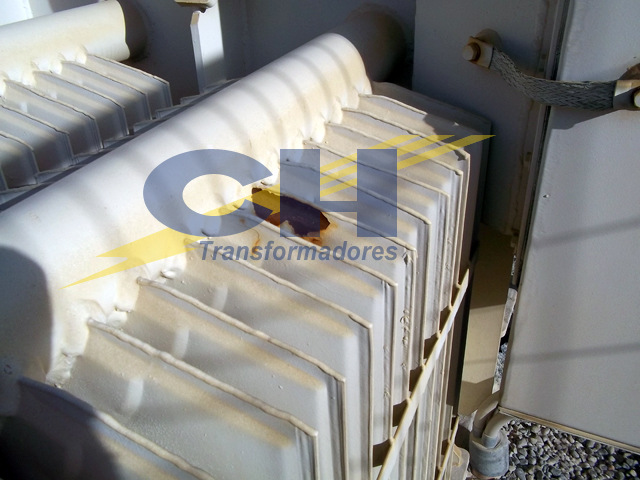

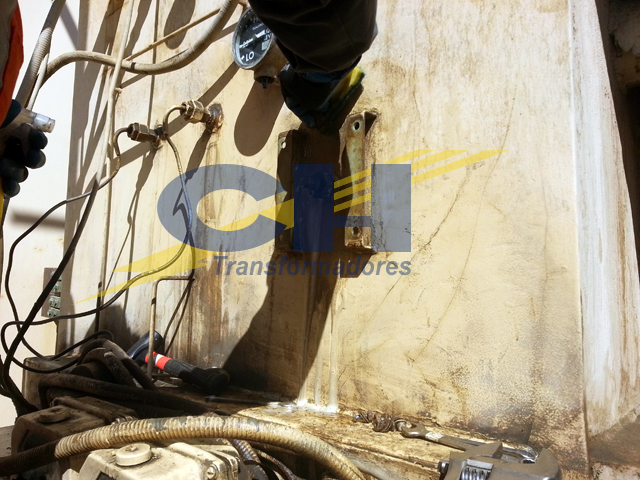

· Se regulariza una filtración de aceite en válvula de filtrado de uno de los transformadores rectificadores.

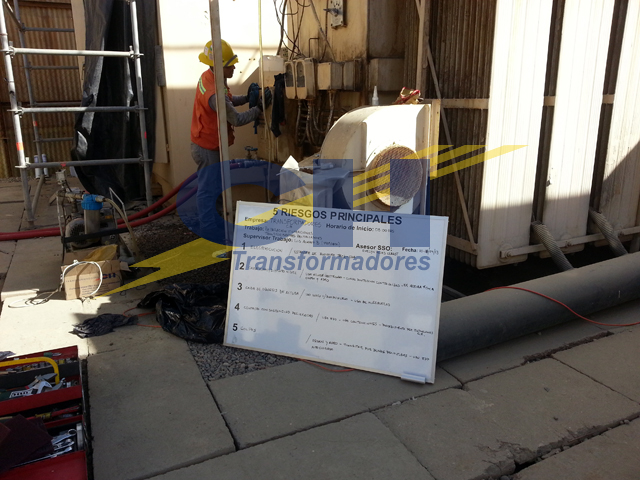

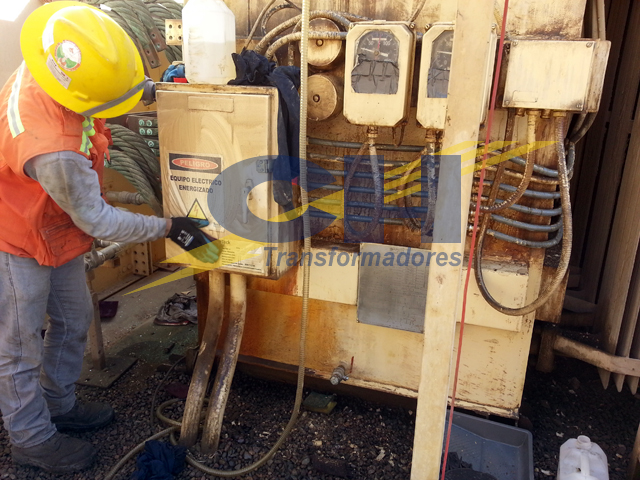

· Los trabajadores de la empresa de minería realizan la desconexión y el consecuente bloqueo de los equipos. Después, nuestros profesionales realizaron una instalación de sus bloqueos propios.

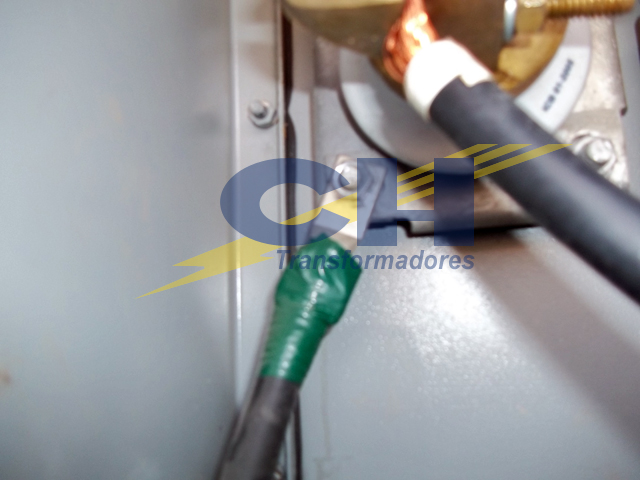

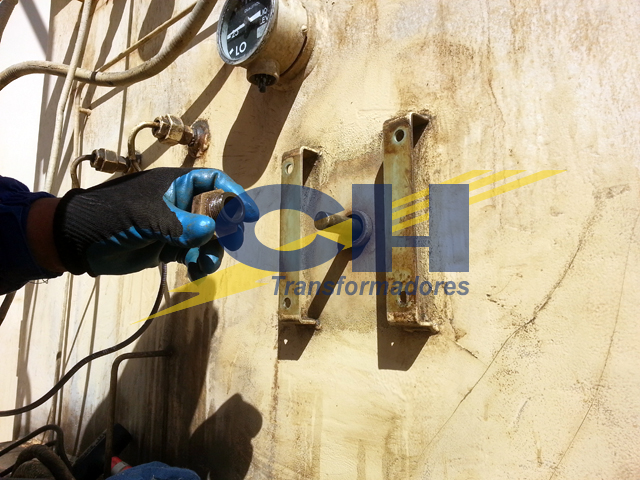

· Se regularizan las puestas a tierras de pantalla desconectada, con aterrizajeo a perno de carcasa.

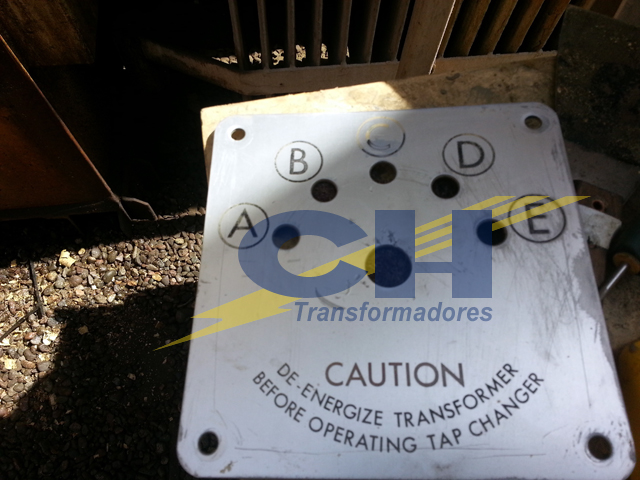

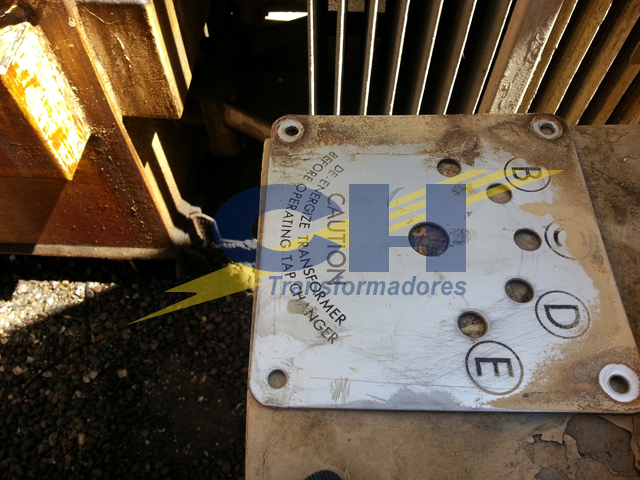

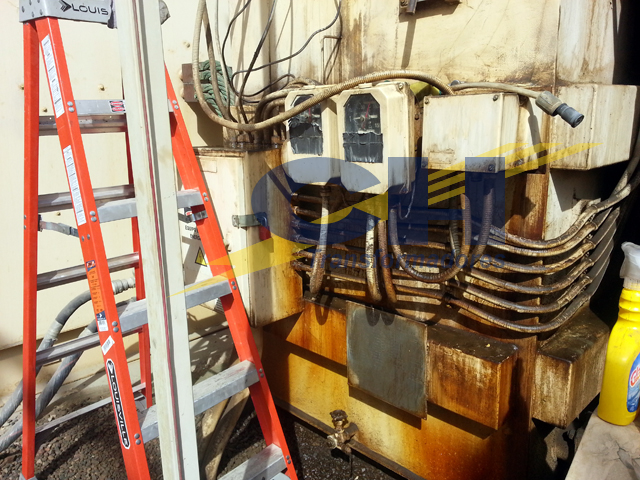

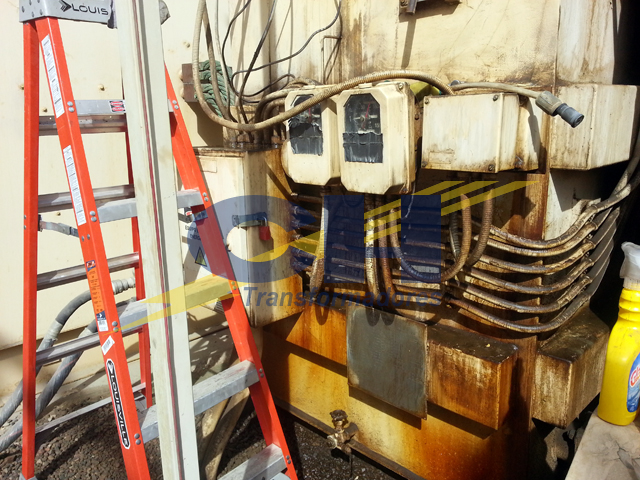

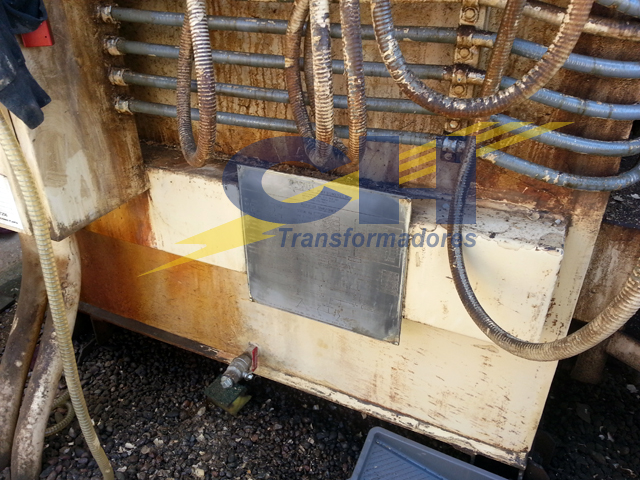

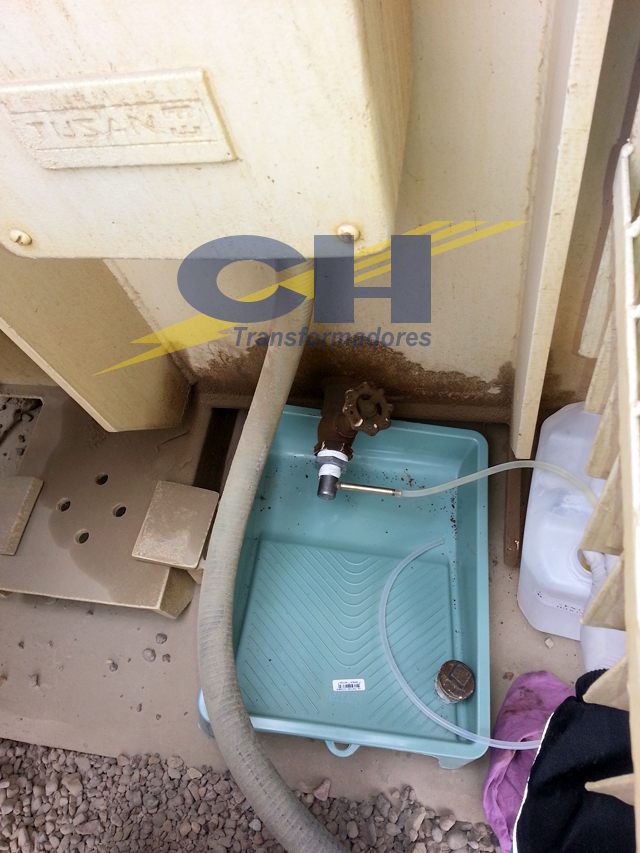

· Se eliminan las filtraciones de aceite en las válvulas de filtrado, cambiador de taps y se reemplaza la válvula de drenaje.

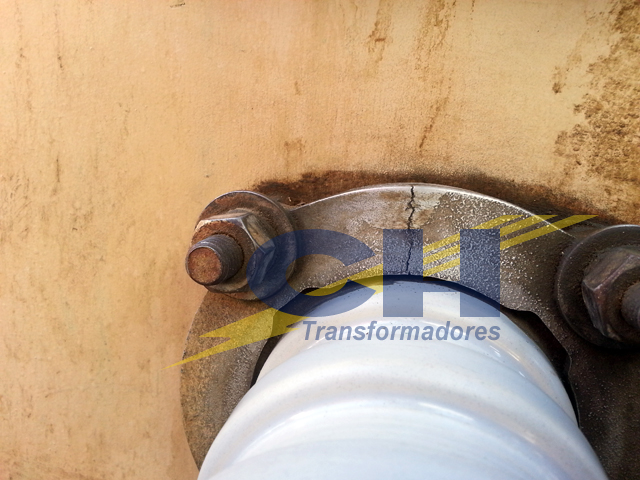

· Se refuerza un aislador que aparecía con fisuras, y se cubre ésta resina dieléctrica tipo araldit.
· Con una bomba de aceite se recuperan los niveles óptimos de aceite, desde tambores de 208 litros con aceite dieléctrico nafténico nuevo, no inhibido, a través de la válvula inferior de los transformadores. Se finaliza cuando alcanza la temperatura de 25°C.
· Se procede al retiro de las tierras de protección y de los candados de seguridad. La empresa minera se encargó de accionar la energización de los transformadores.

  1. Realización del filtrado de aceite a transformador rectificador Rapid al detalle:

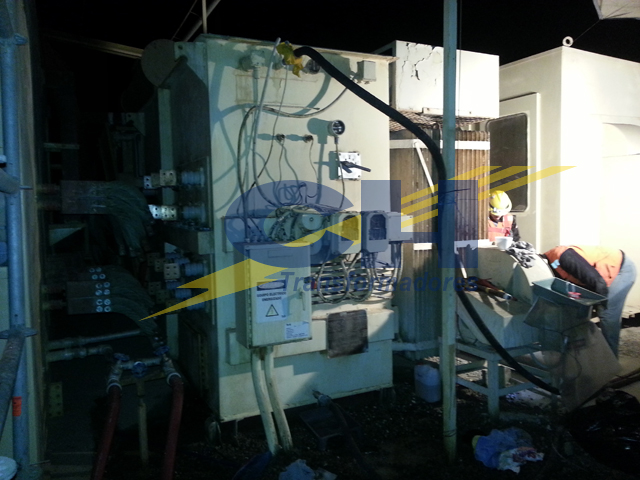

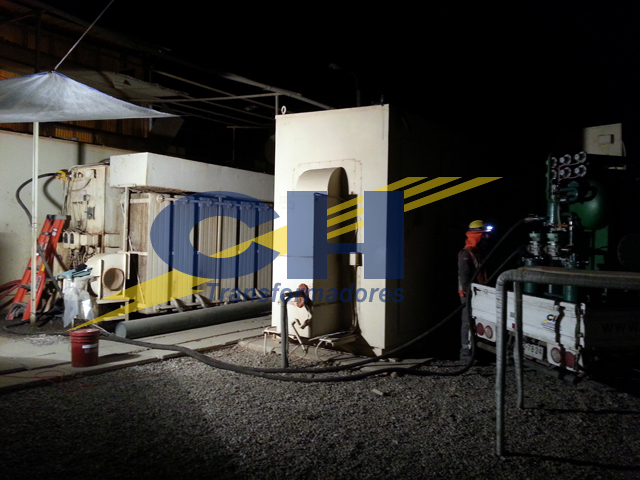

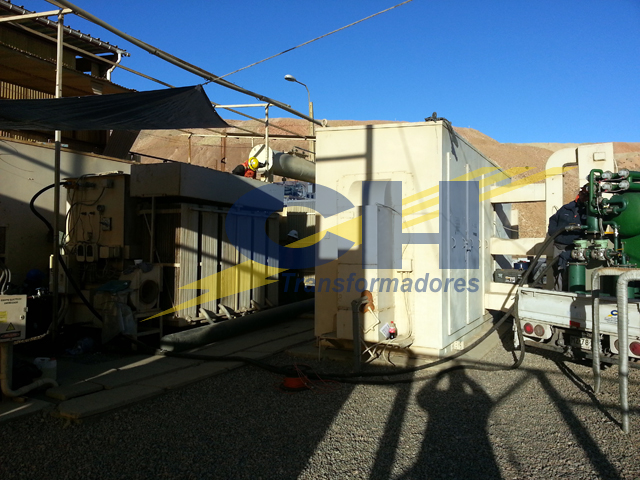

. Se prepara el trabajo y se ubica la máquina filtradora de aceite al lado de Transformador Rectificador.
. Se instalan mangueras para realizar el filtrado del aceite dieléctrico.
. Tratamiento de filtrado de 5500 litros de aceite del transformador rectificador. El aceite de dotación total se pasa tres veces por la máquina filtradora y se realiza un tratamiento con la cámara de vacío, aprox. 16000 l.
. Se procede al tratamiento de filtrado y se retira el gas del aceite dieléctrico.
. Tras el tratamiento de término de filtrado, se toman muestras de aceite dialéctrico para analizarlo: física, química, cromatográficamente. Se realiza una comparación del aceite en su estado inicial.

. Elaboración de informe del servicio realizado al transformador rectificador.
