INFORMACIÓN GENERAL

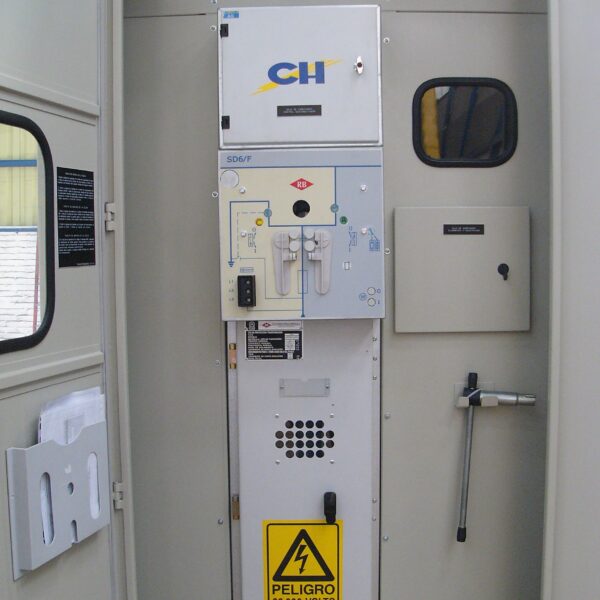

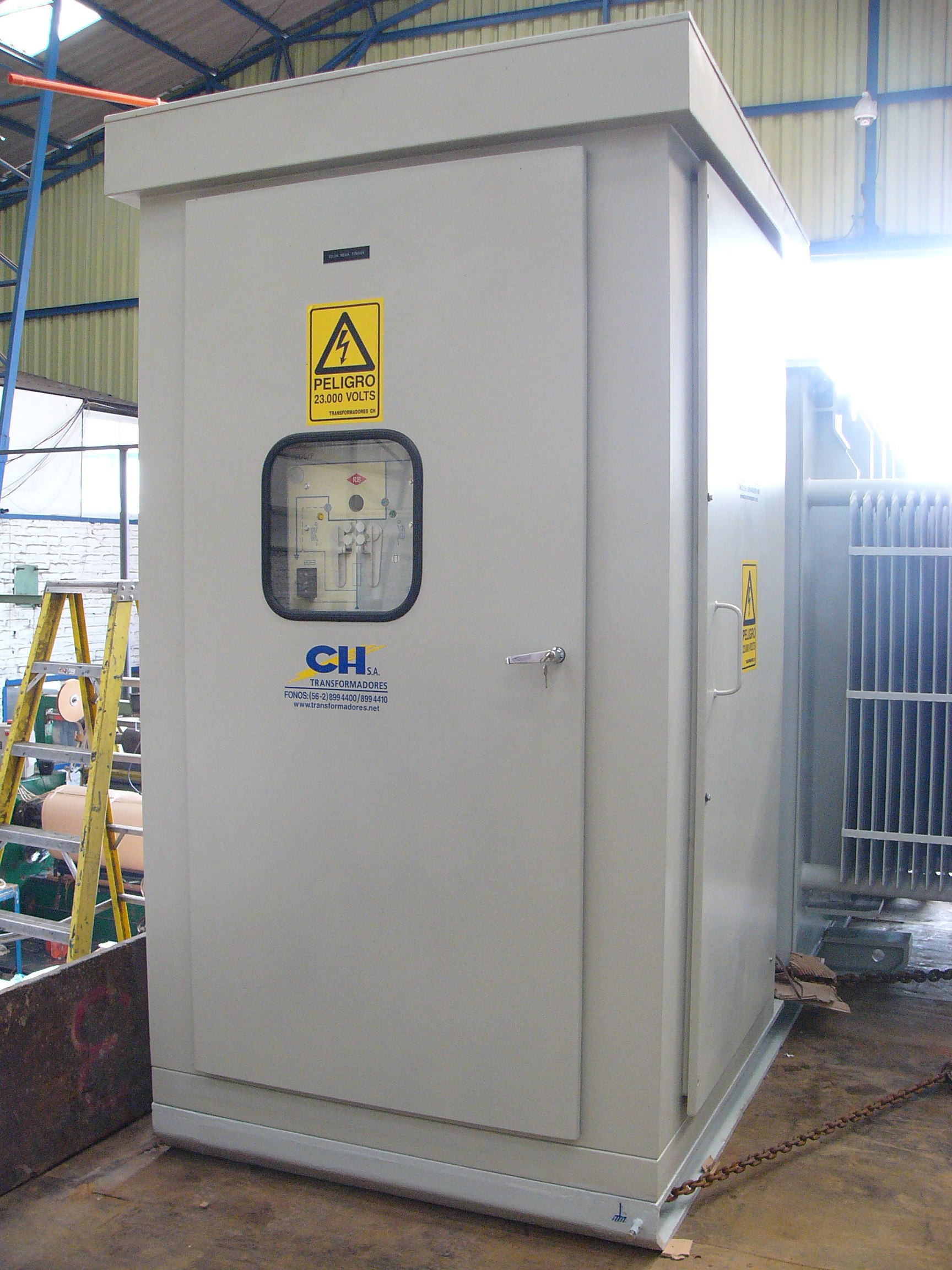

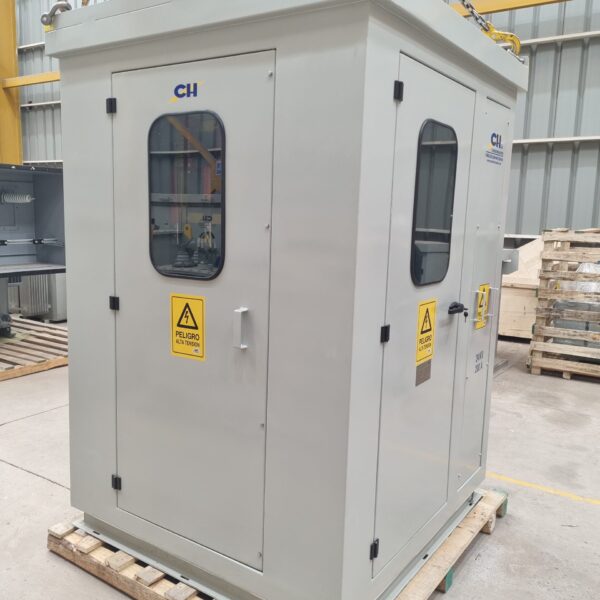

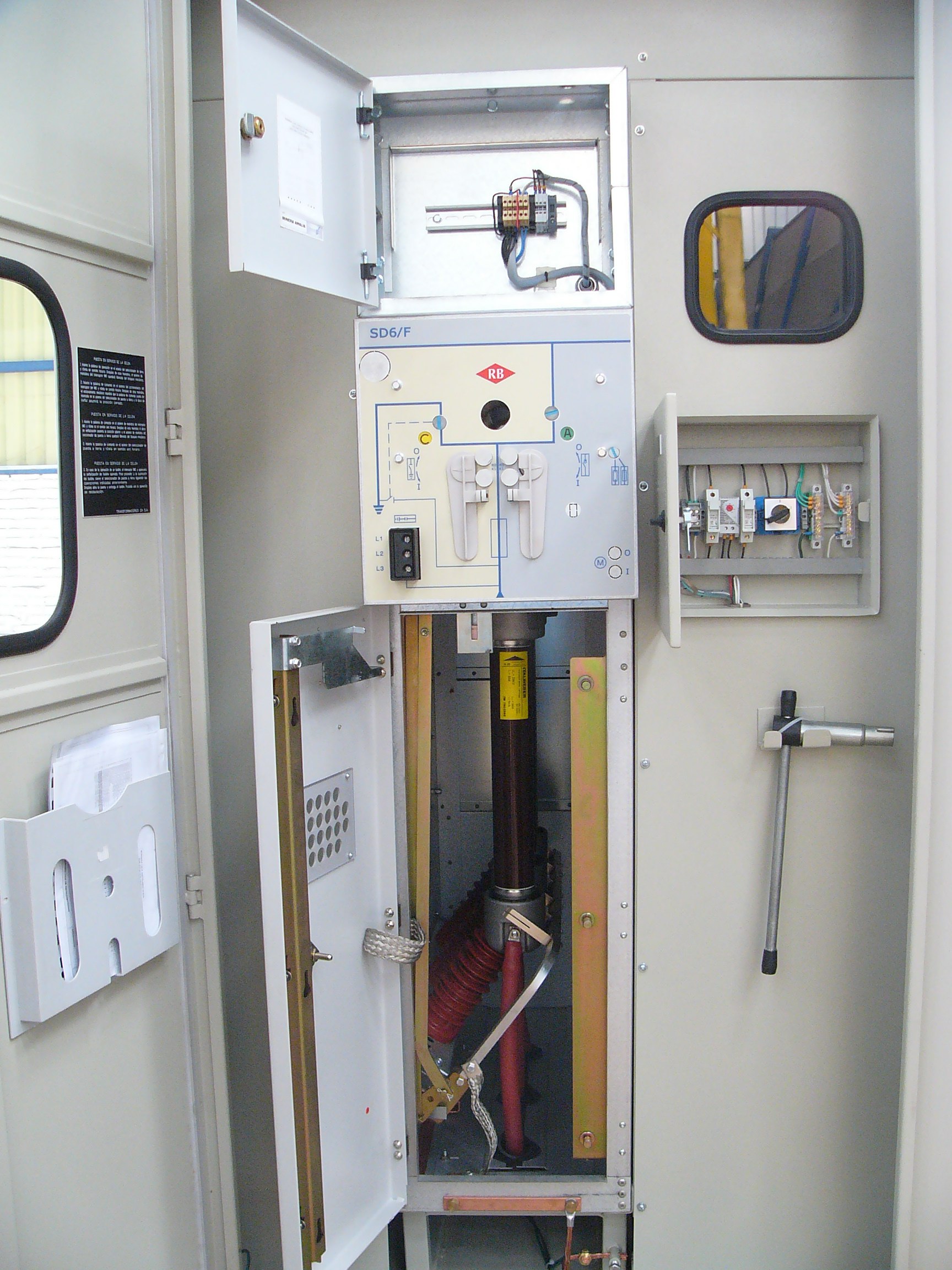

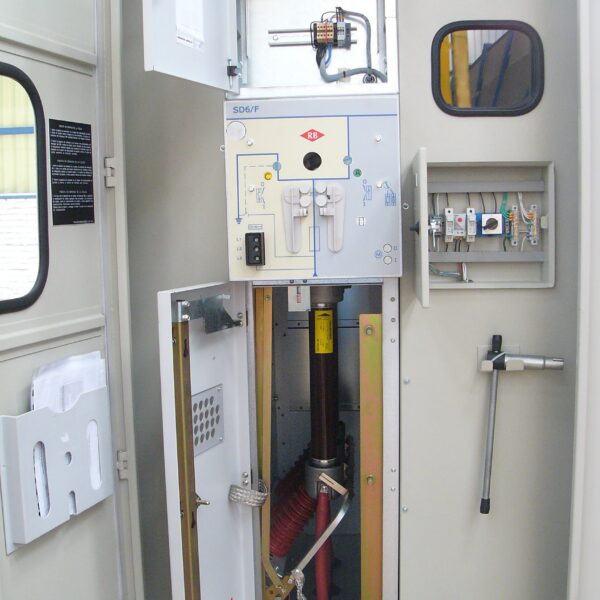

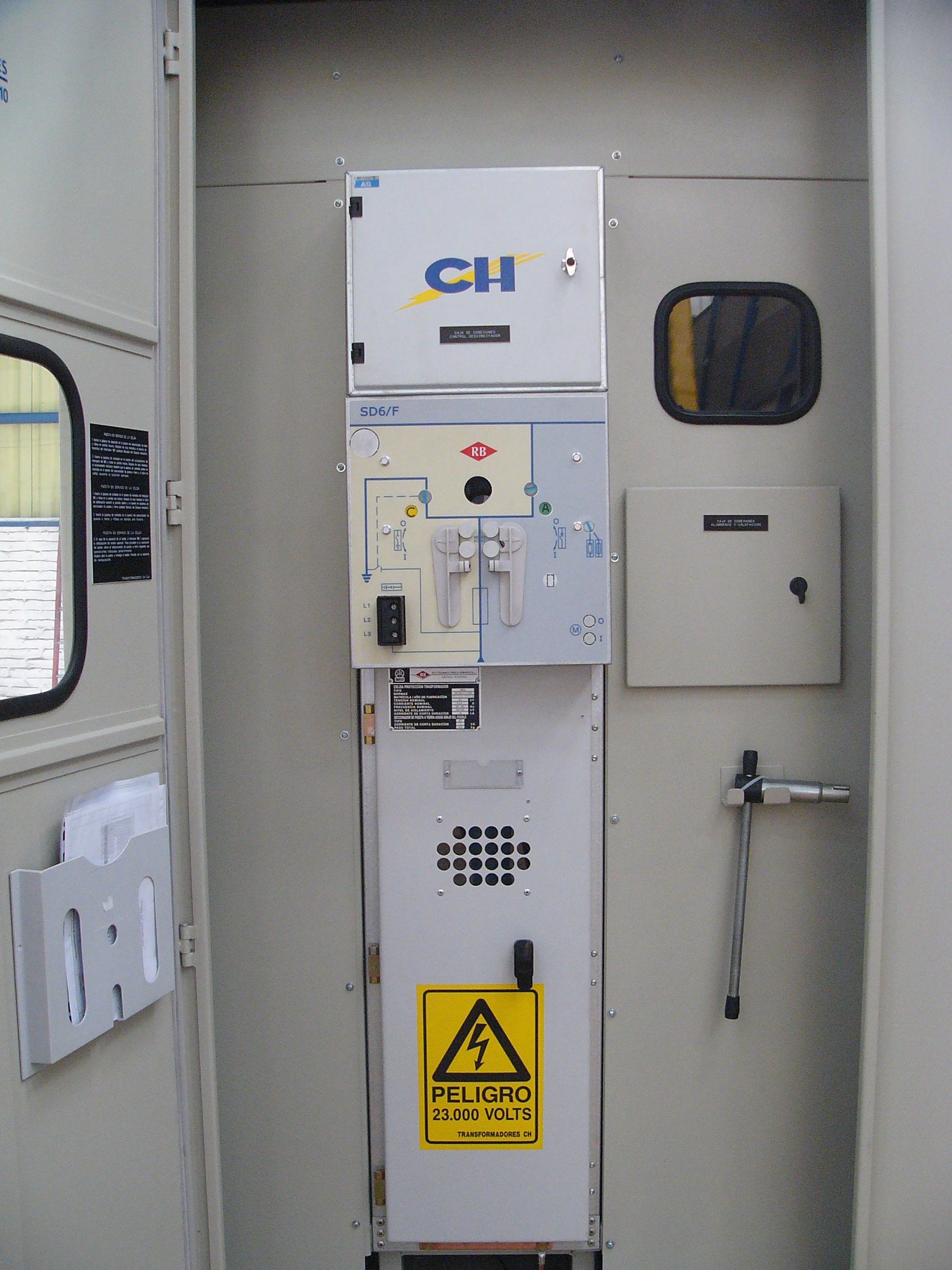

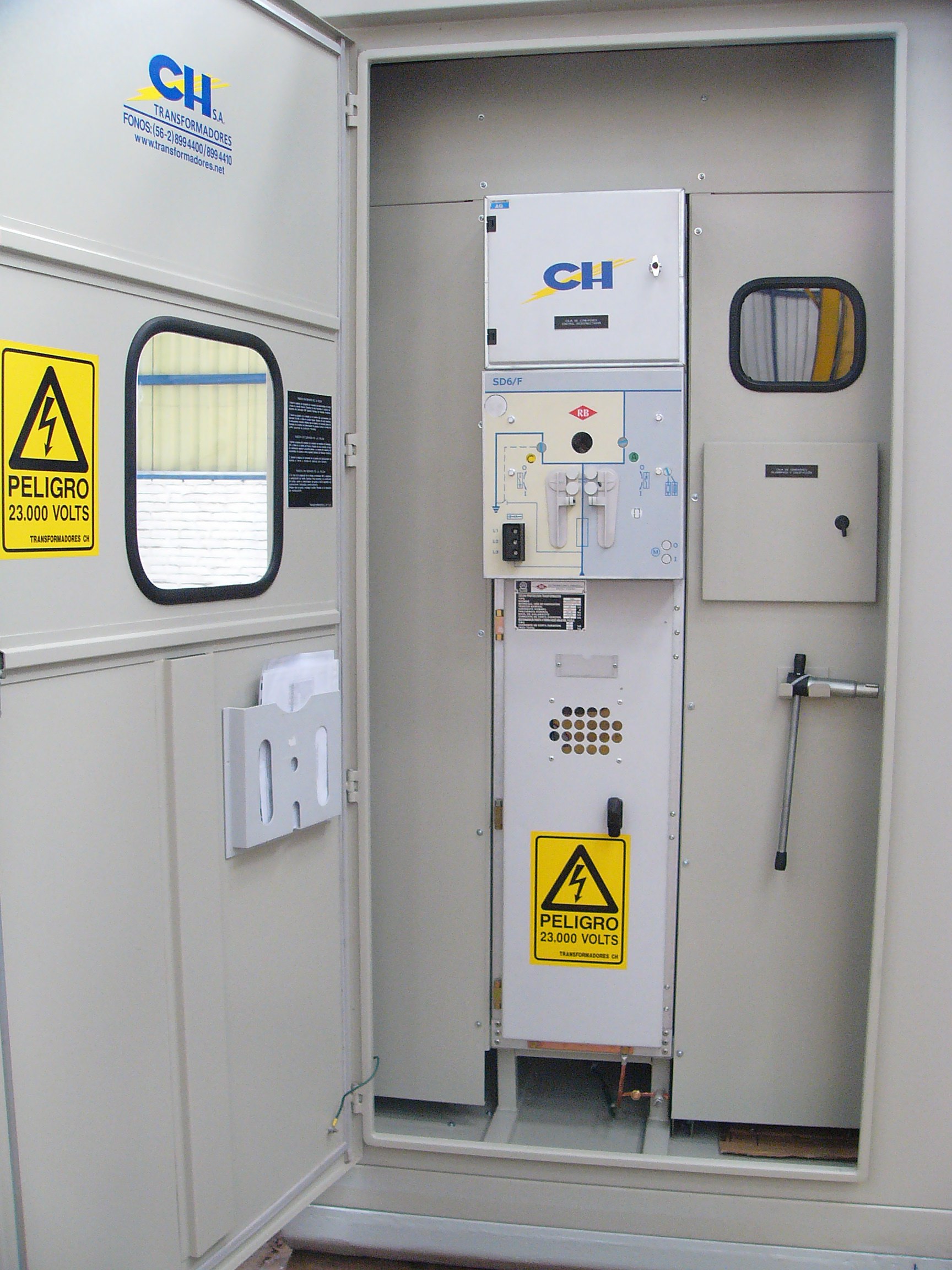

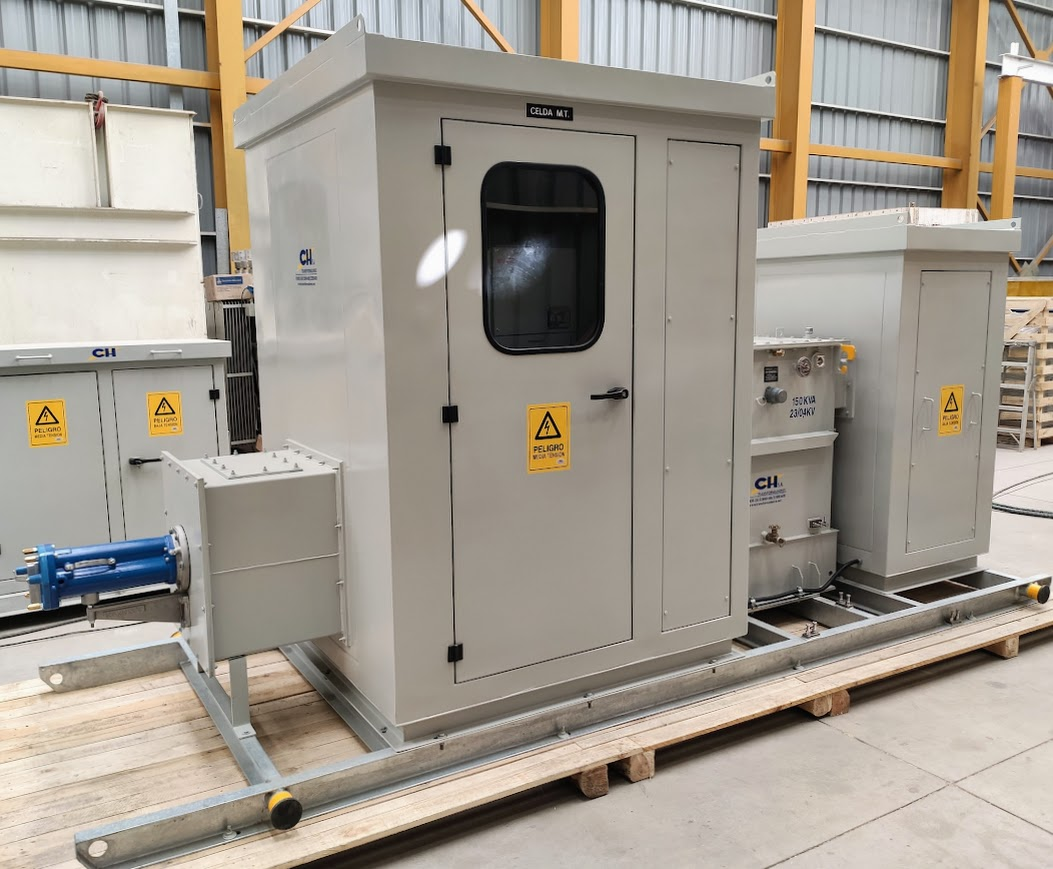

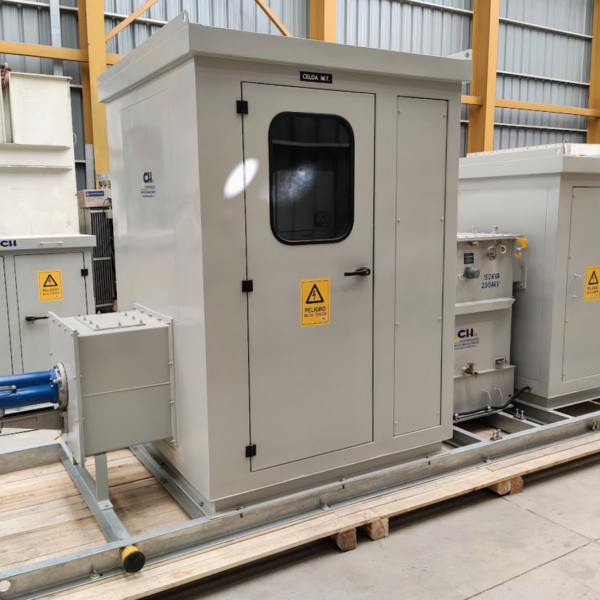

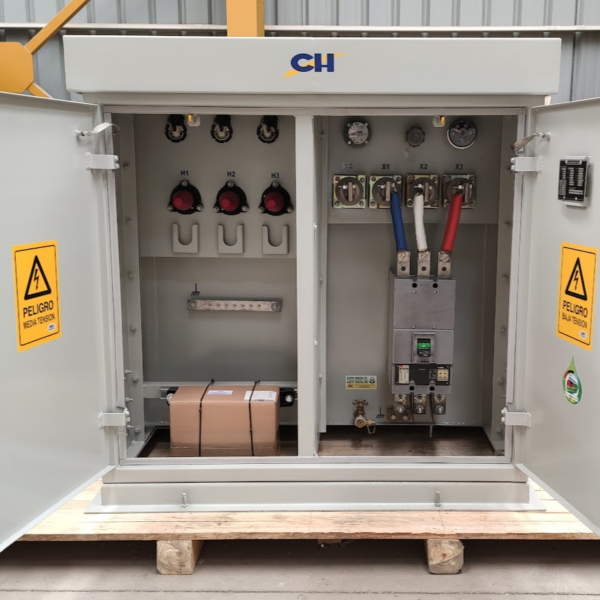

Las celdas MT y BT son de tipo intemperie (IP65) están construidas en plancha de acero de tipo A37-24 de 2,5 mm. En su interior llevan incorporado un seccionador fusible en SF6 de clase 24kV para operar bajo carga. Si el cliente lo desea se puede incorporar un interruptor al vacío.

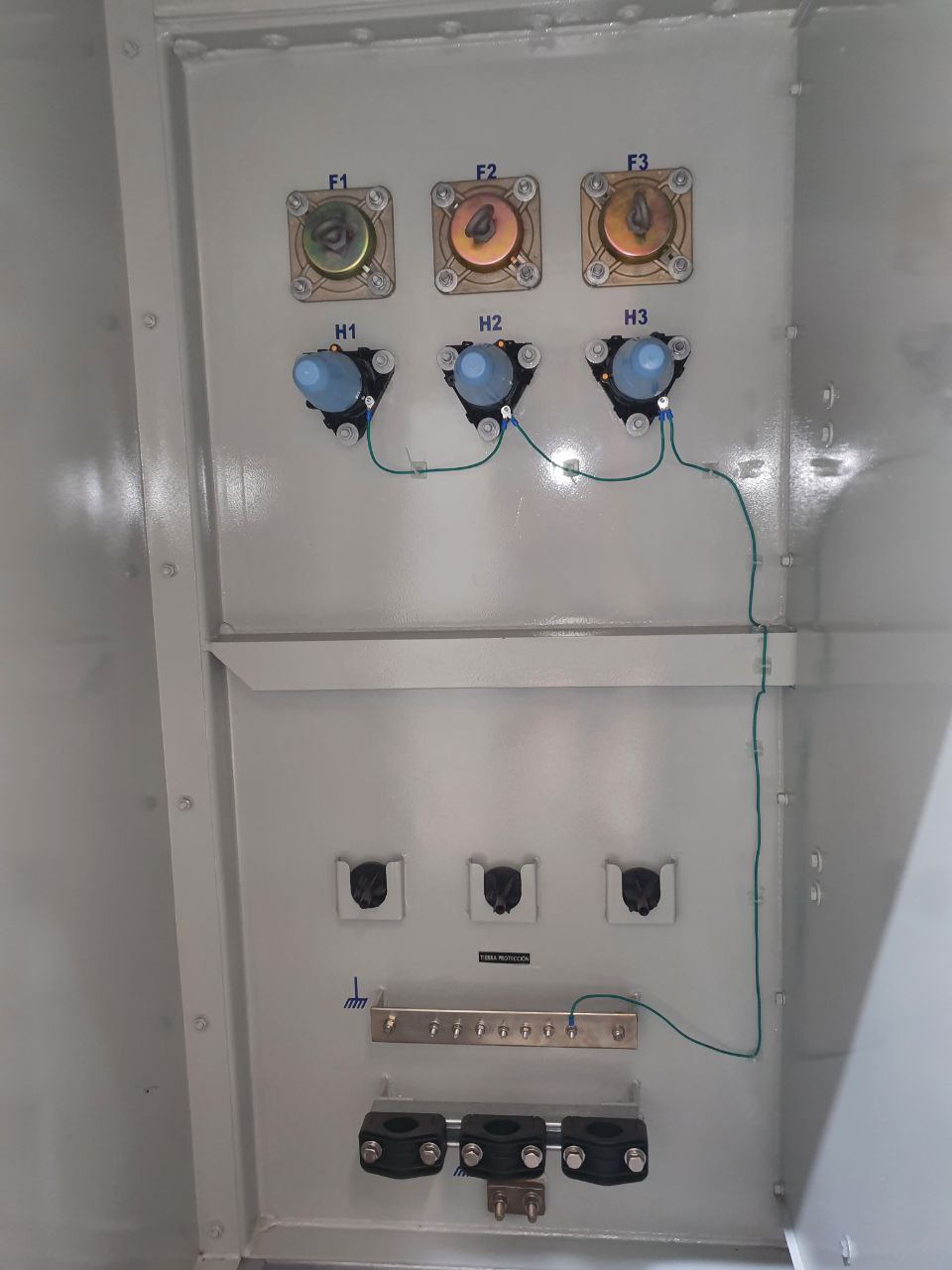

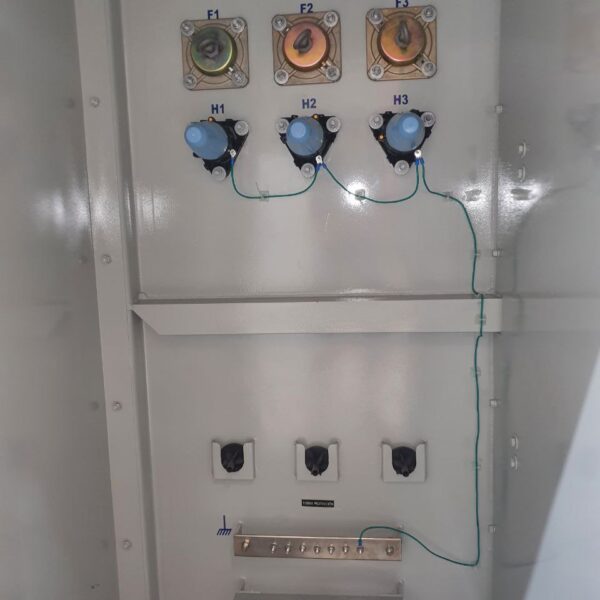

Además dispone de barras de entrada y salida para poder conectar mufas con terminal plano, así como conectores de tierra de exterior e interior.



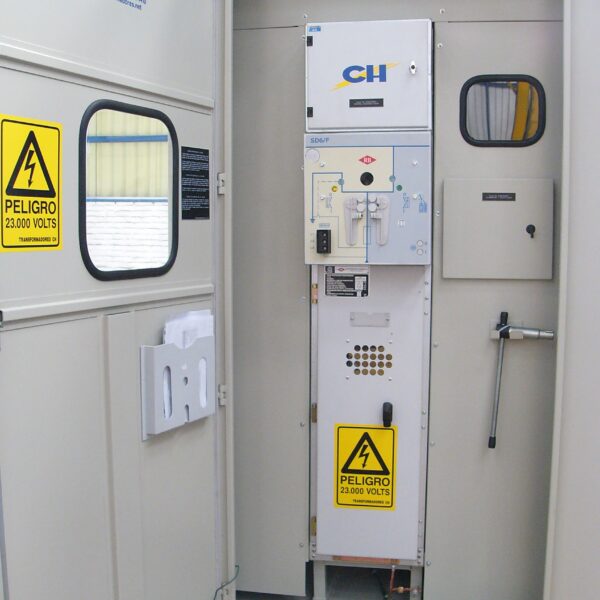

El mecanismo de operación se abre automáticamente si alguno de los fusibles actúa y además es independiente del operador. Cuenta con contactos auxiliares, 2 NA / 2 NC y bobina de apertura (disparo) en 220 Vca. Las celdas MT y MB tienen un diseño robusto y de alta seguridad que no se puede conectar a puesta a tierra sin haber abierto (desenergizado) el seccionador principal.

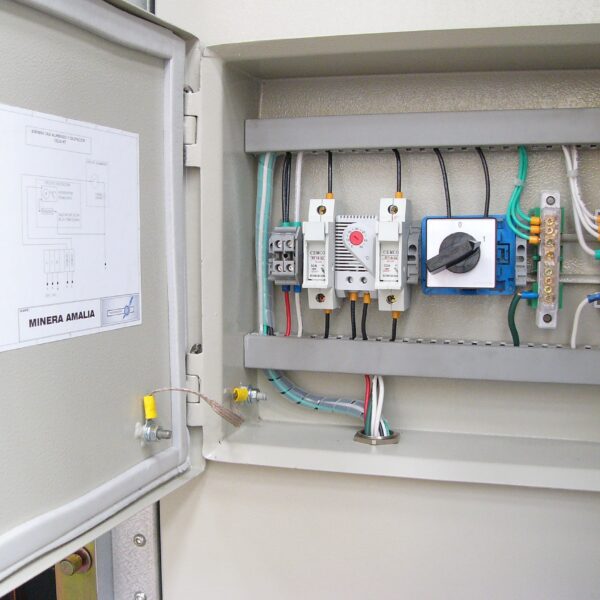

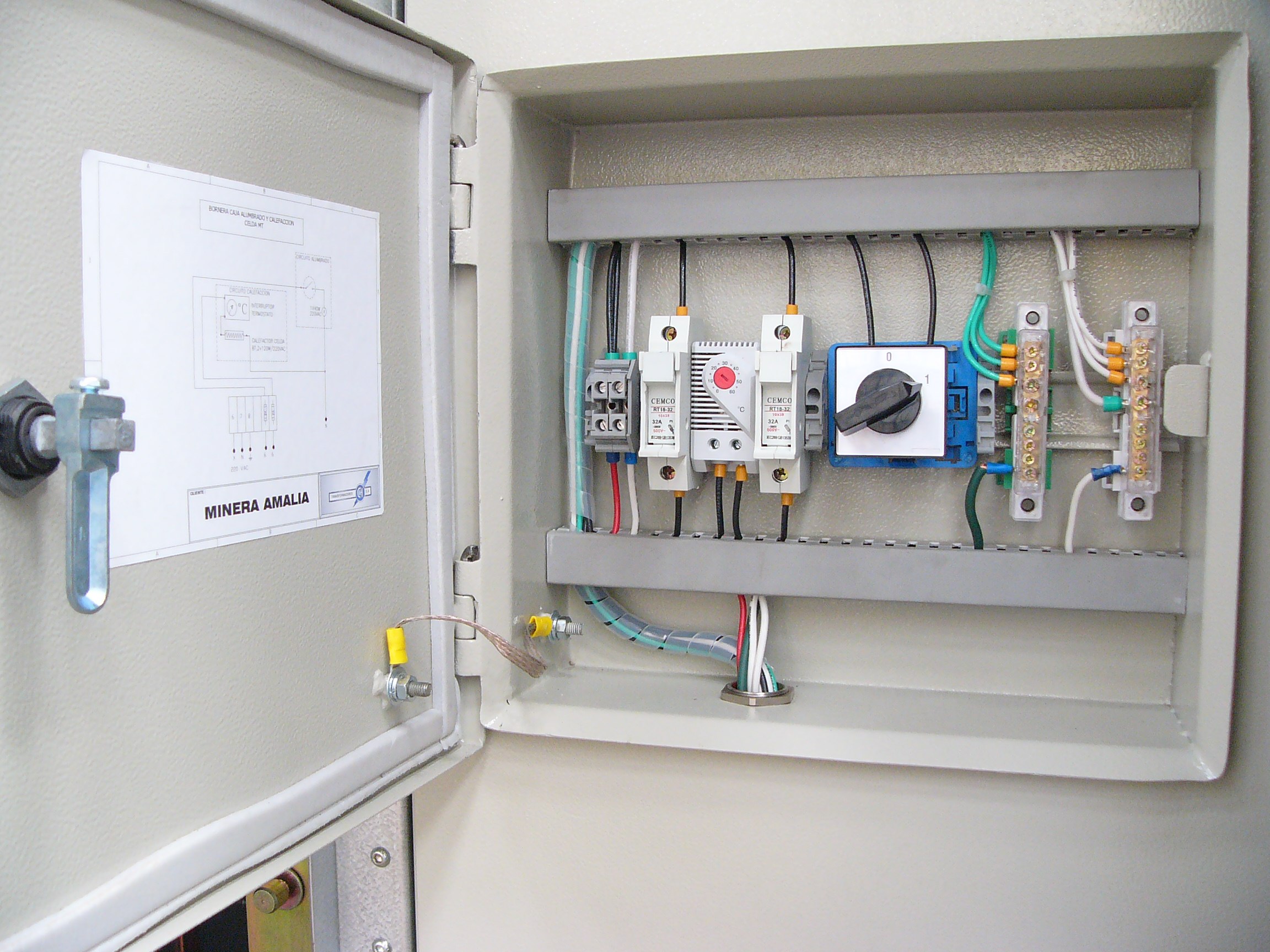

Para acceder a los fusibles, hay una puerta que tiene un enclavamiento que impide acceder en caso de que el equipo se encuentre energizado. Cuenta, además, con un calefactor de 120W que funciona por termostato.

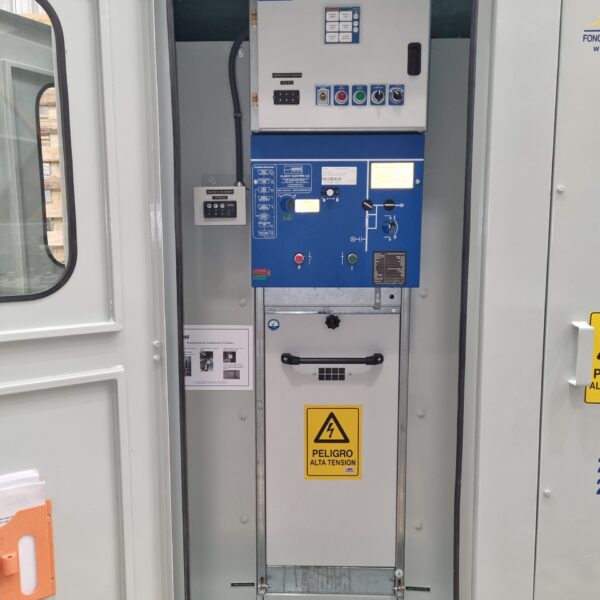

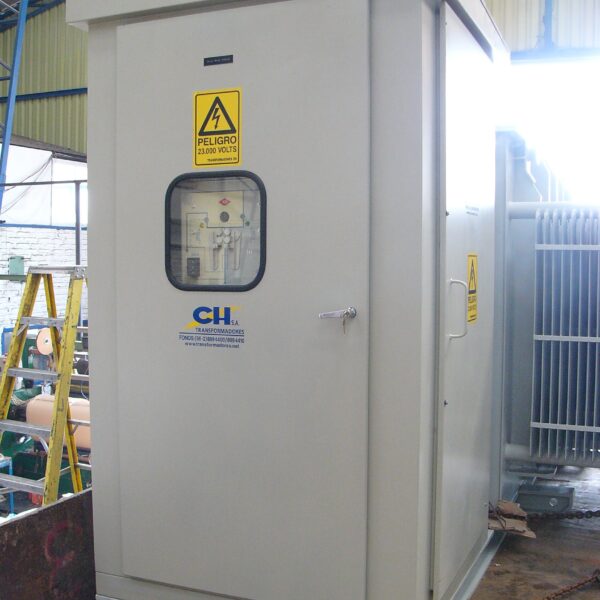

Las puertas interior y exterior disponen de una mirilla en vidrio templado de seguridad que permite realizar inspección visual. Para poder ver el interior, el equipo dispone de lámpara tipo tortuga y 3 leds indicadores de tensión en la conexión de salida. Los cables entran y salen por un sócalo inferior a través de tapas metálicas perforables para instalación de prensaestopas, que aseguran la hermeticidad.

En nuestro laboratorio se realizan pruebas para garantizar su calidad, como ensayos de tensión aplicada, resistencia y simultaneidad de contactos, emitiendo certificado de pruebas y garantía de 24 meses.

Cumple con exigencias de diseño para intensidad nominal

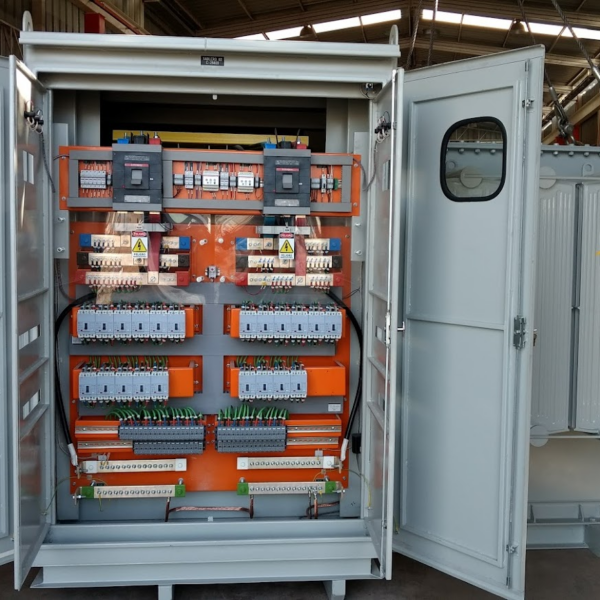

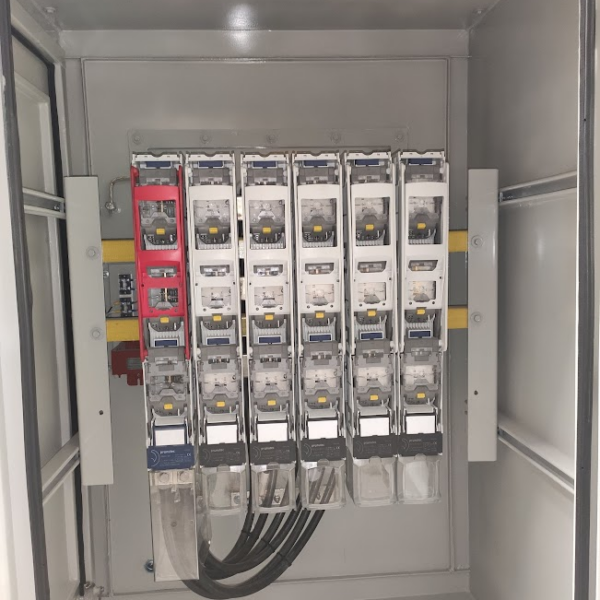

Celda de Baja Tensión

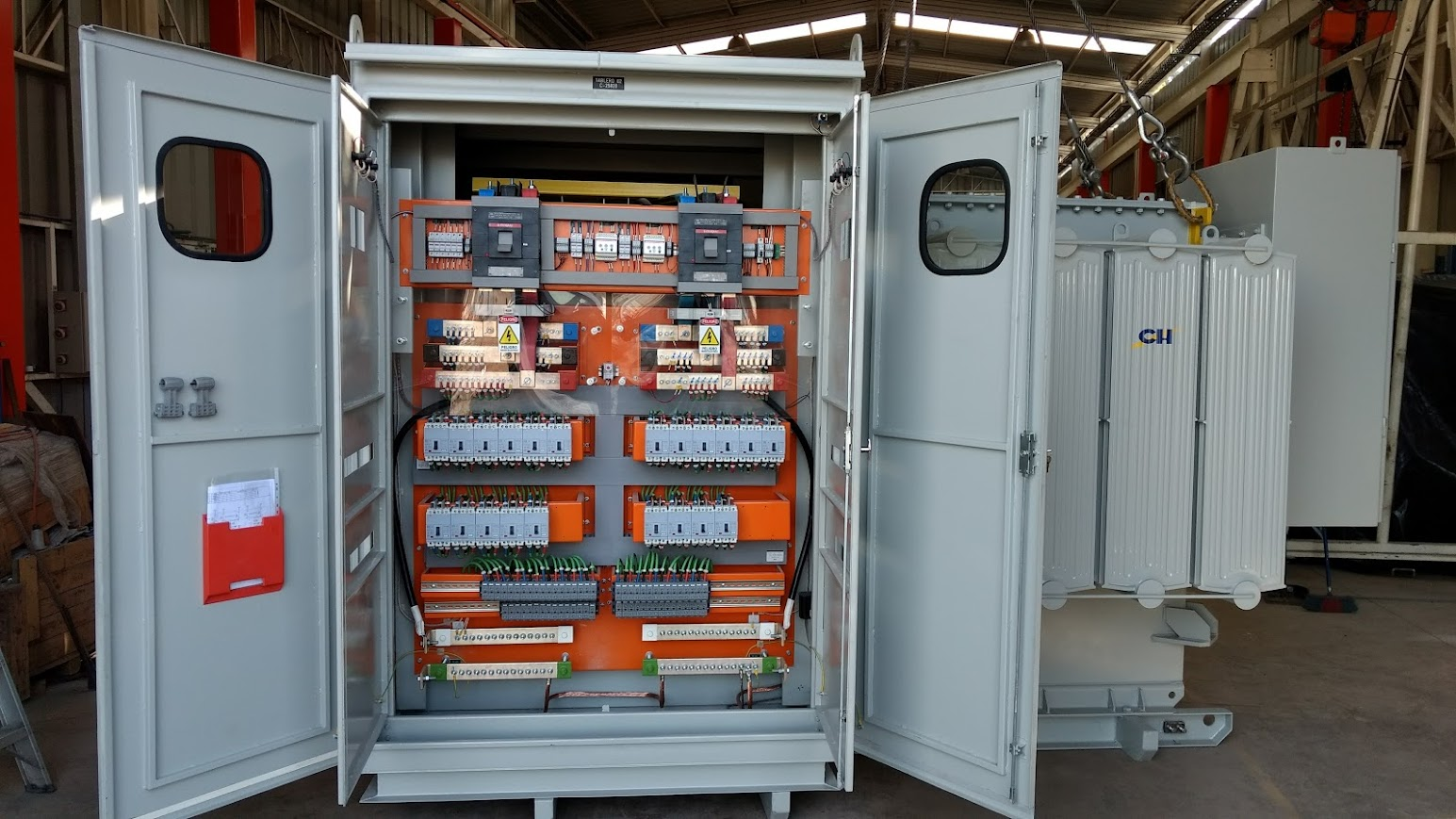

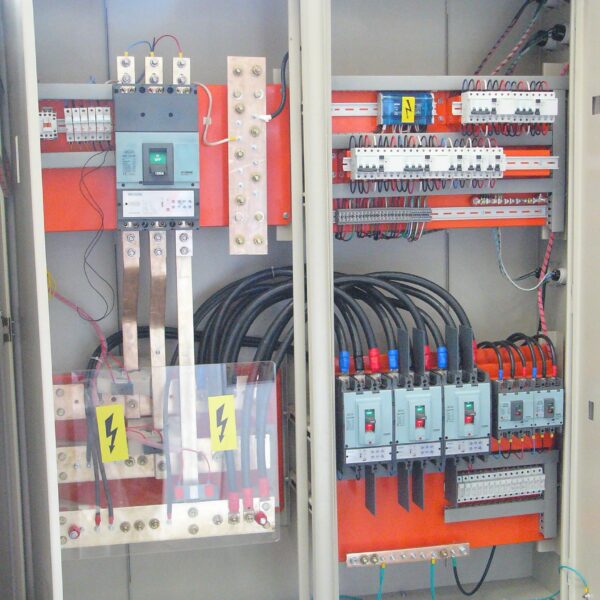

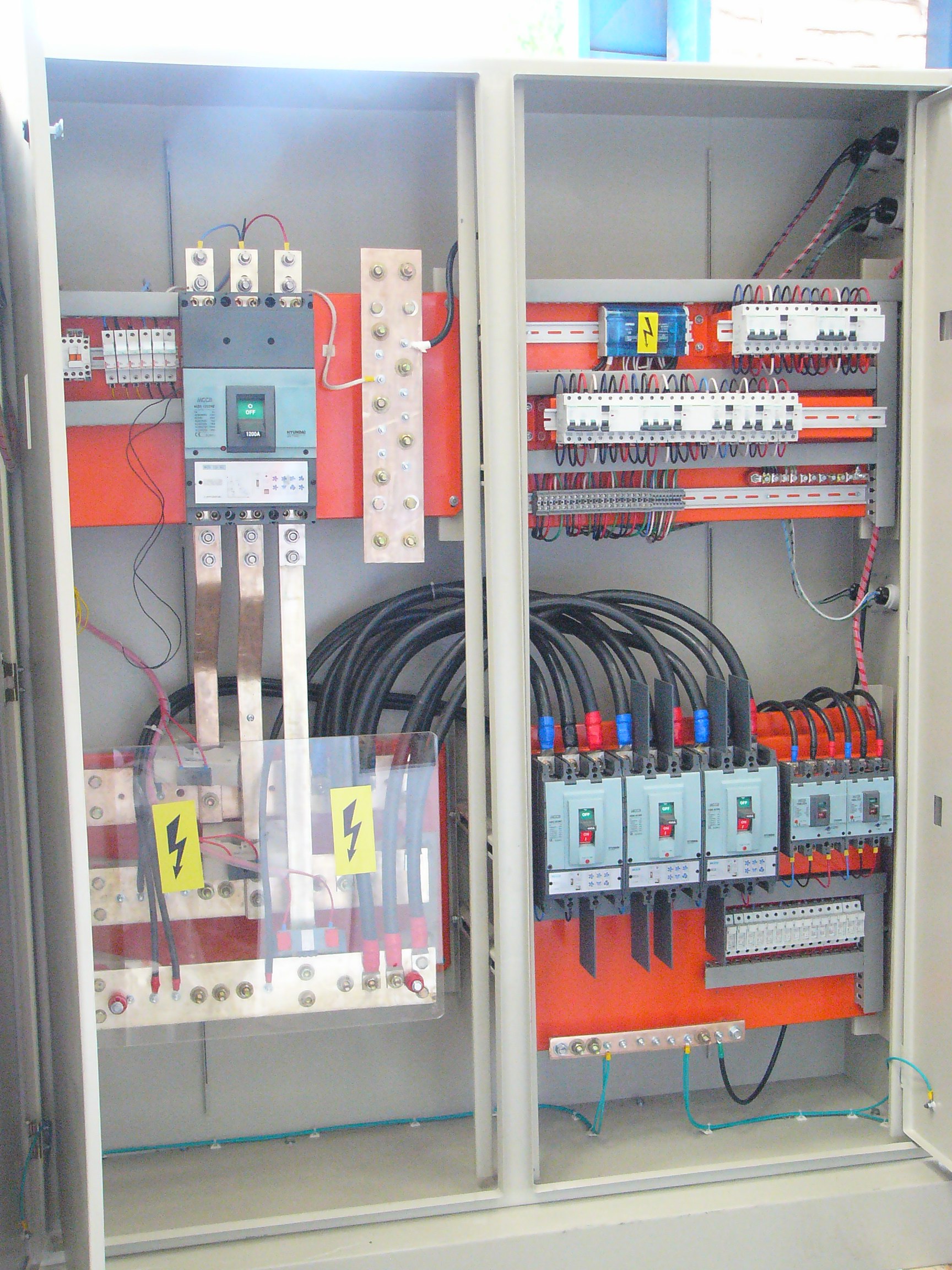

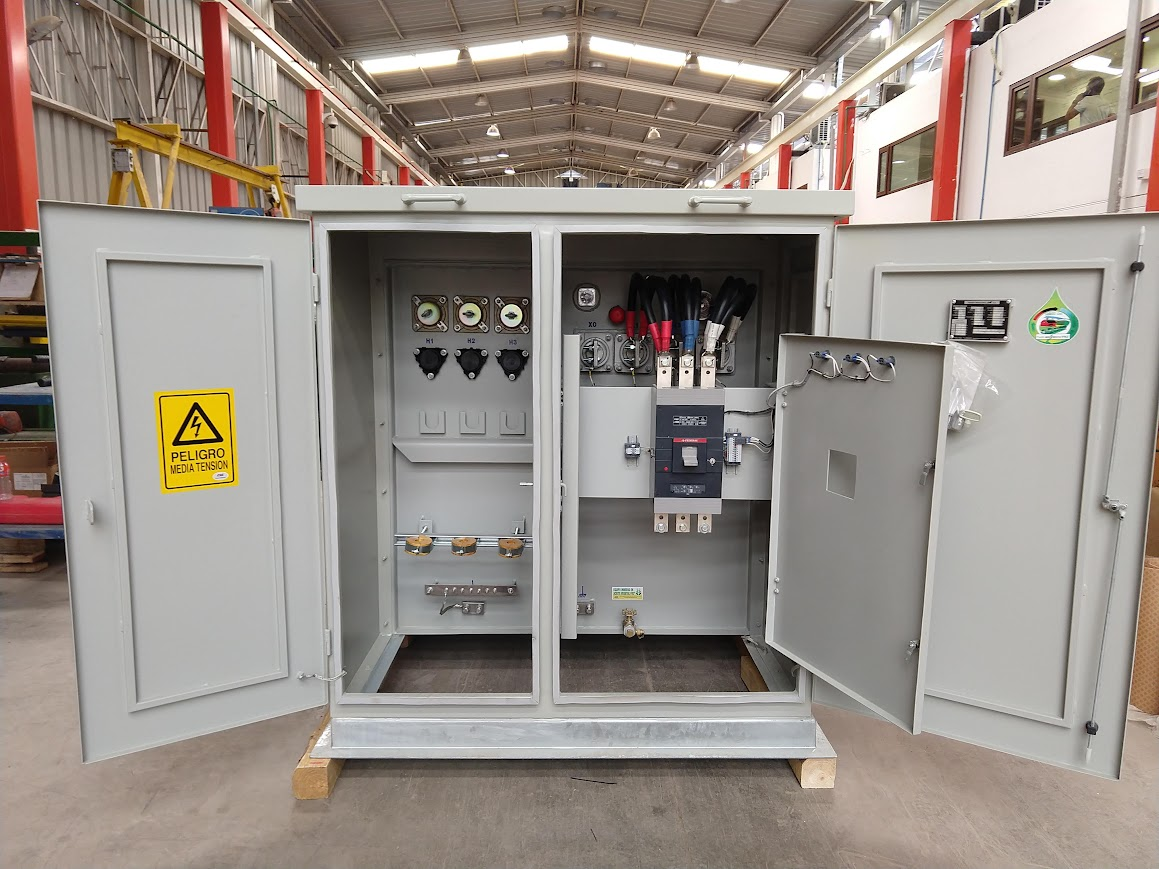

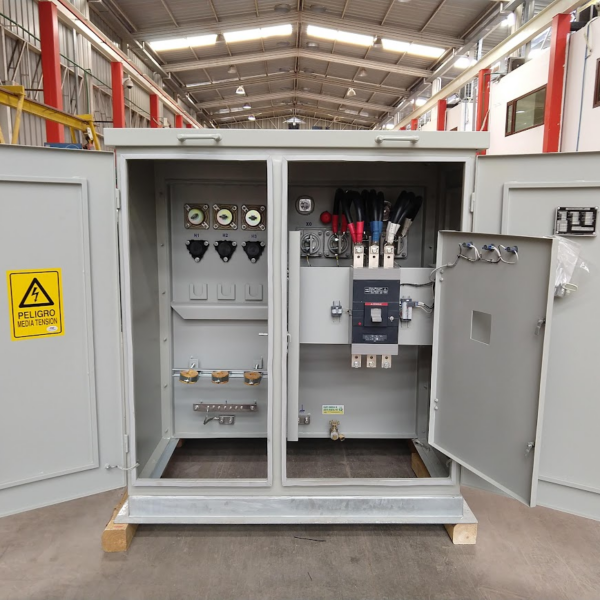

La celda tipo intemperie IP 65, de similares características a la celda M.T., constará con los siguientes elementos:

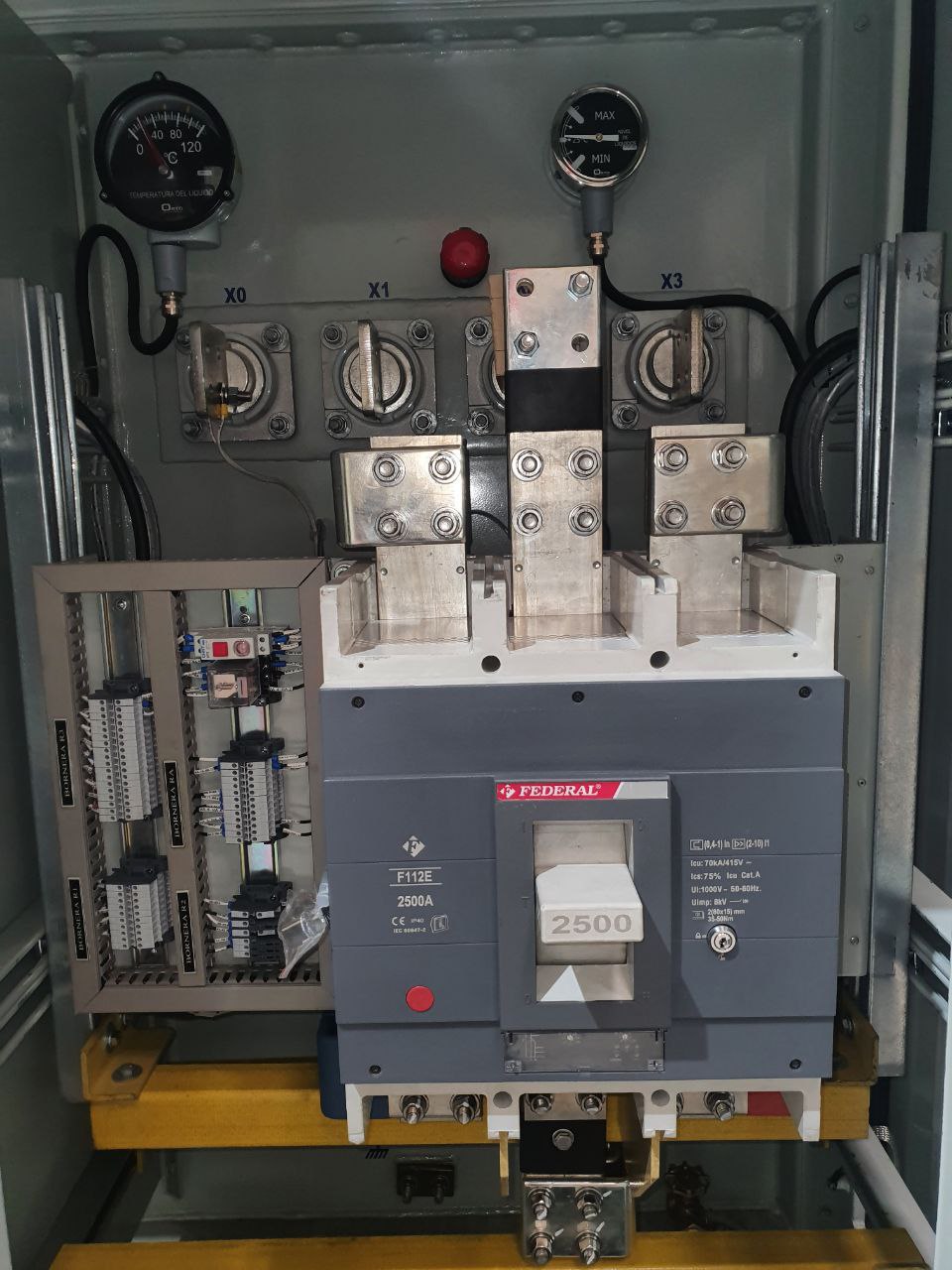

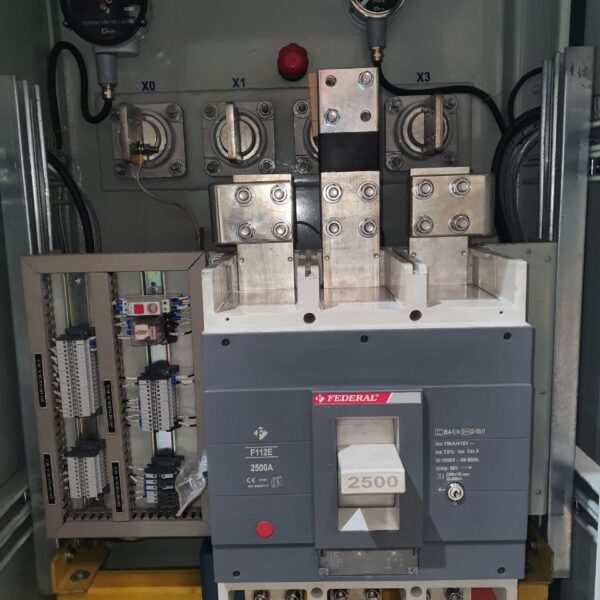

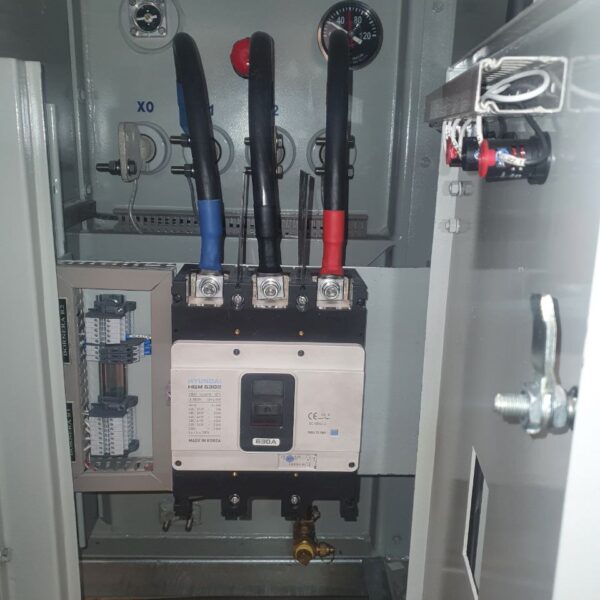

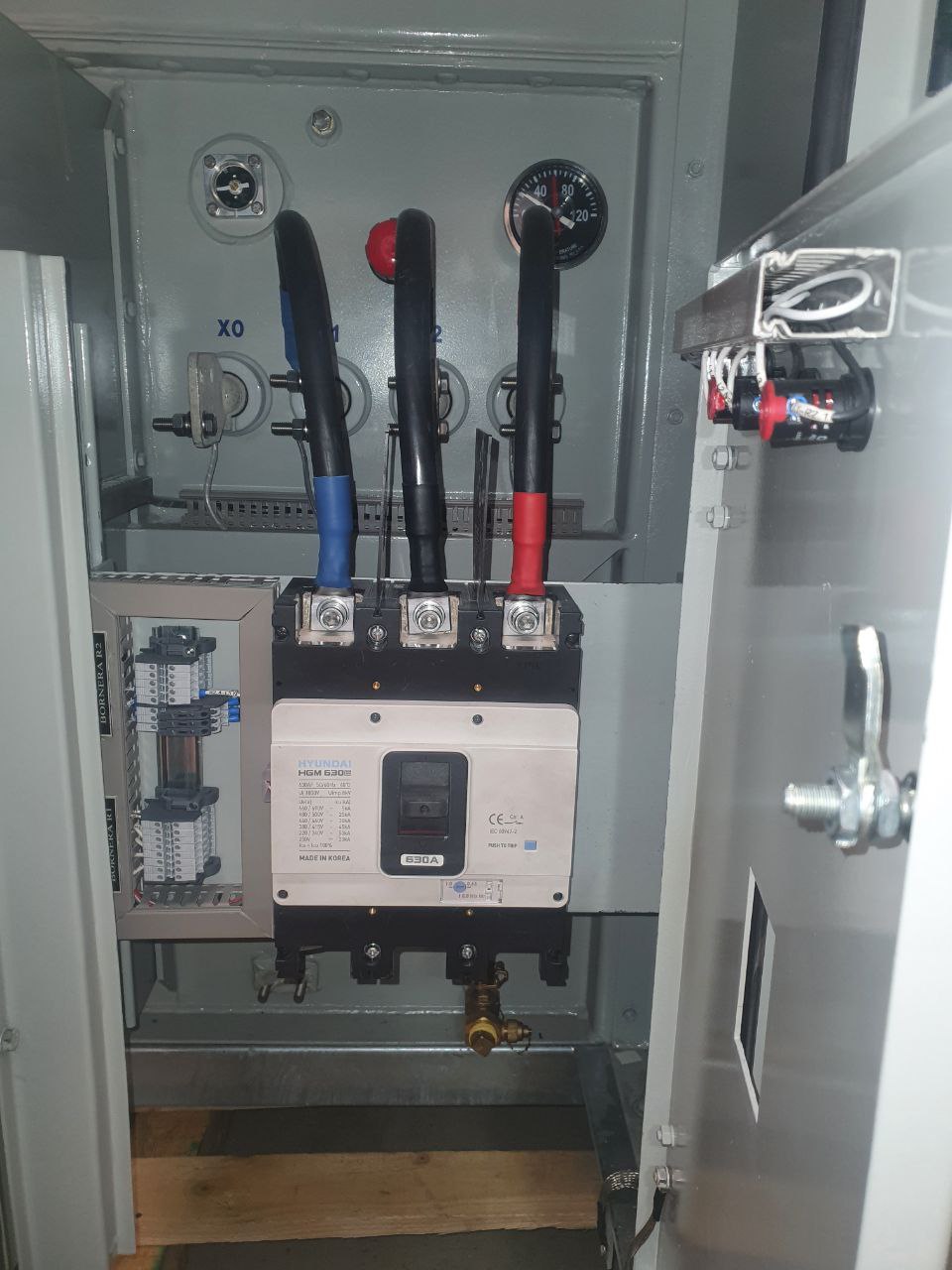

• 4 terminales de B.T. (fases 1, 2,3 + neutro), cableado al Interruptor General de B.T.

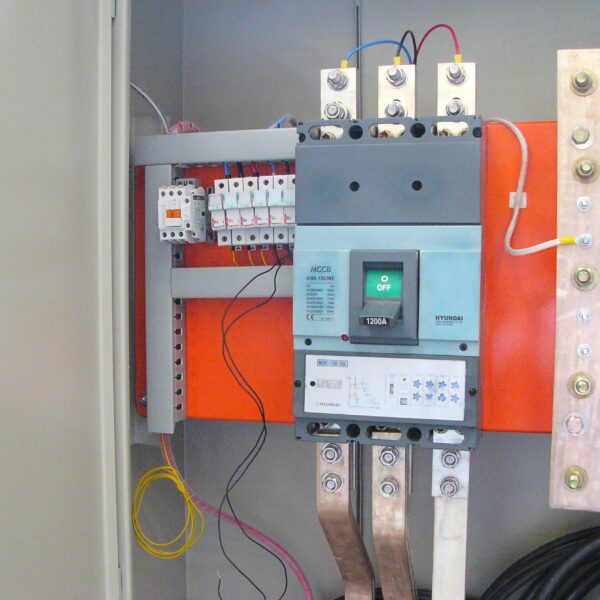

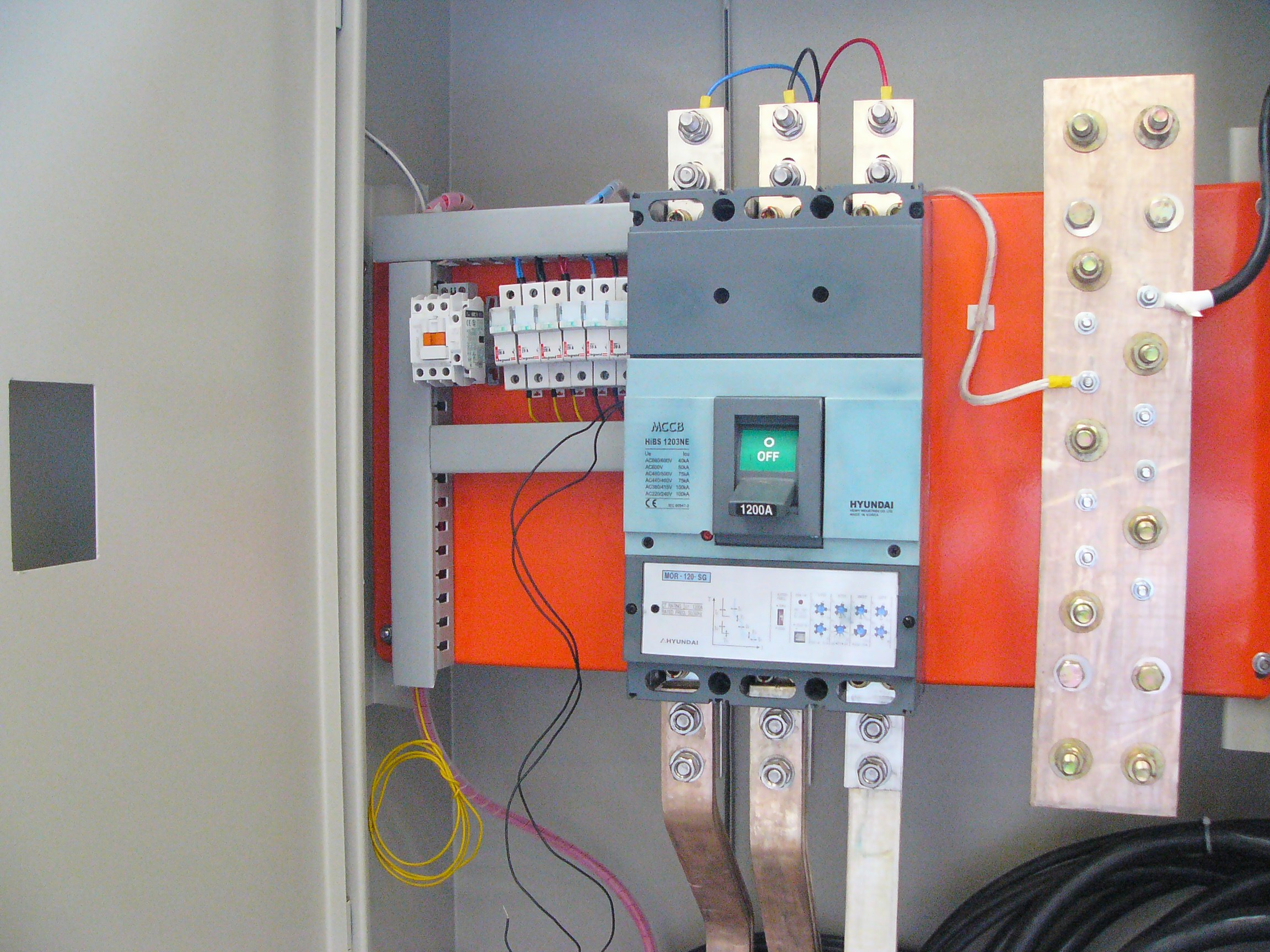

• Conexiones de salida en pletina de cobre estañada.

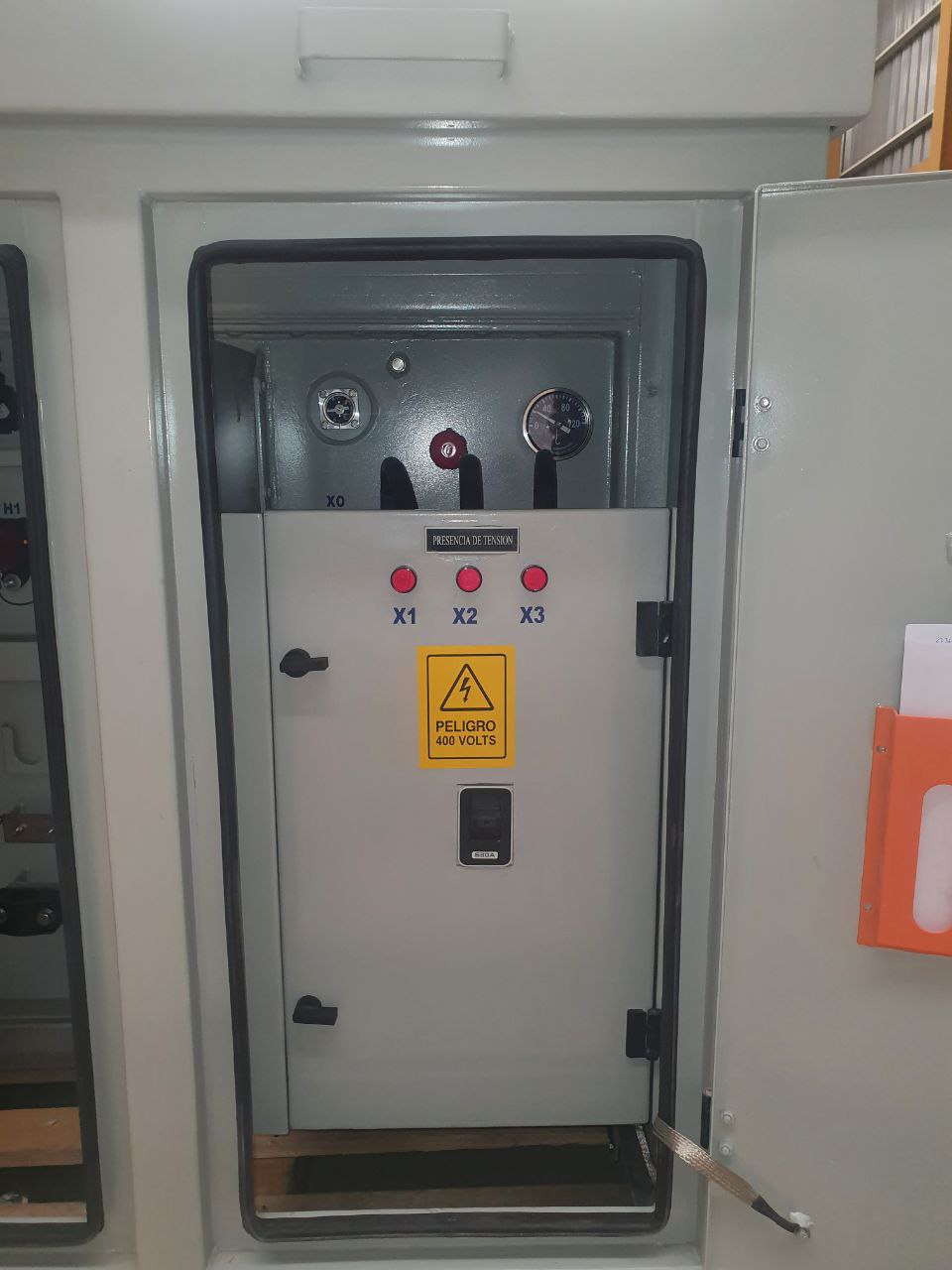

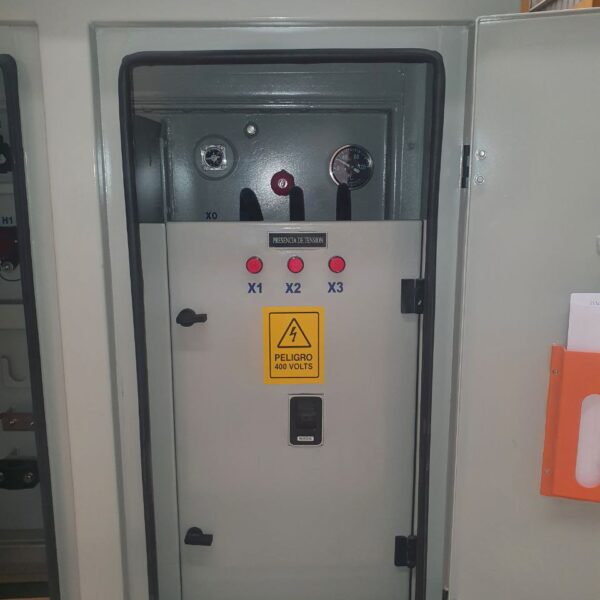

• Dispone de botón de parada de emergencia, lámpara tortuga interior, contrapuerta y leds indicadores de tensión.
