Fecha: Julio de 2009
Empresa: Perch / Santiago – Región Metropolitana.

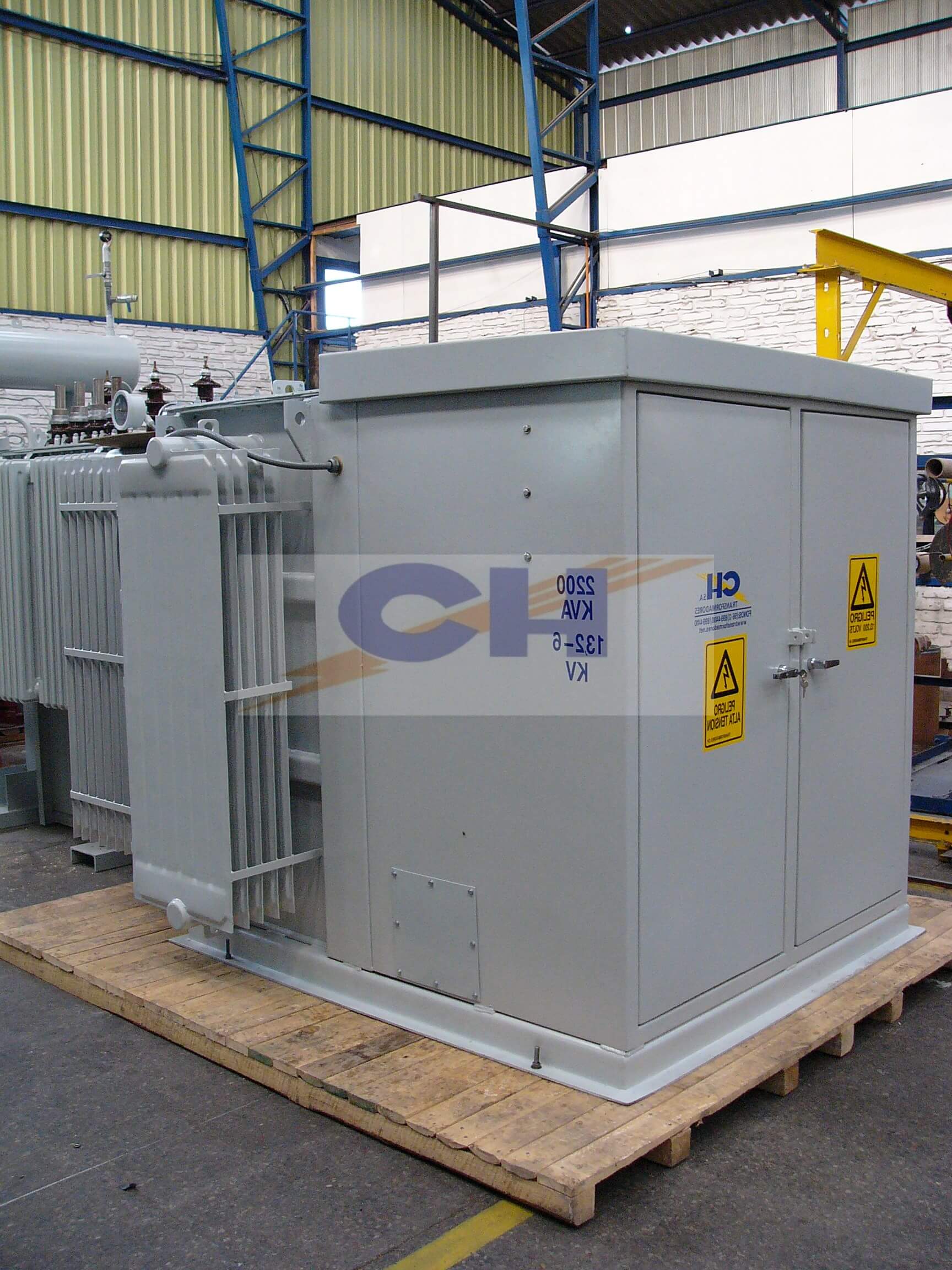

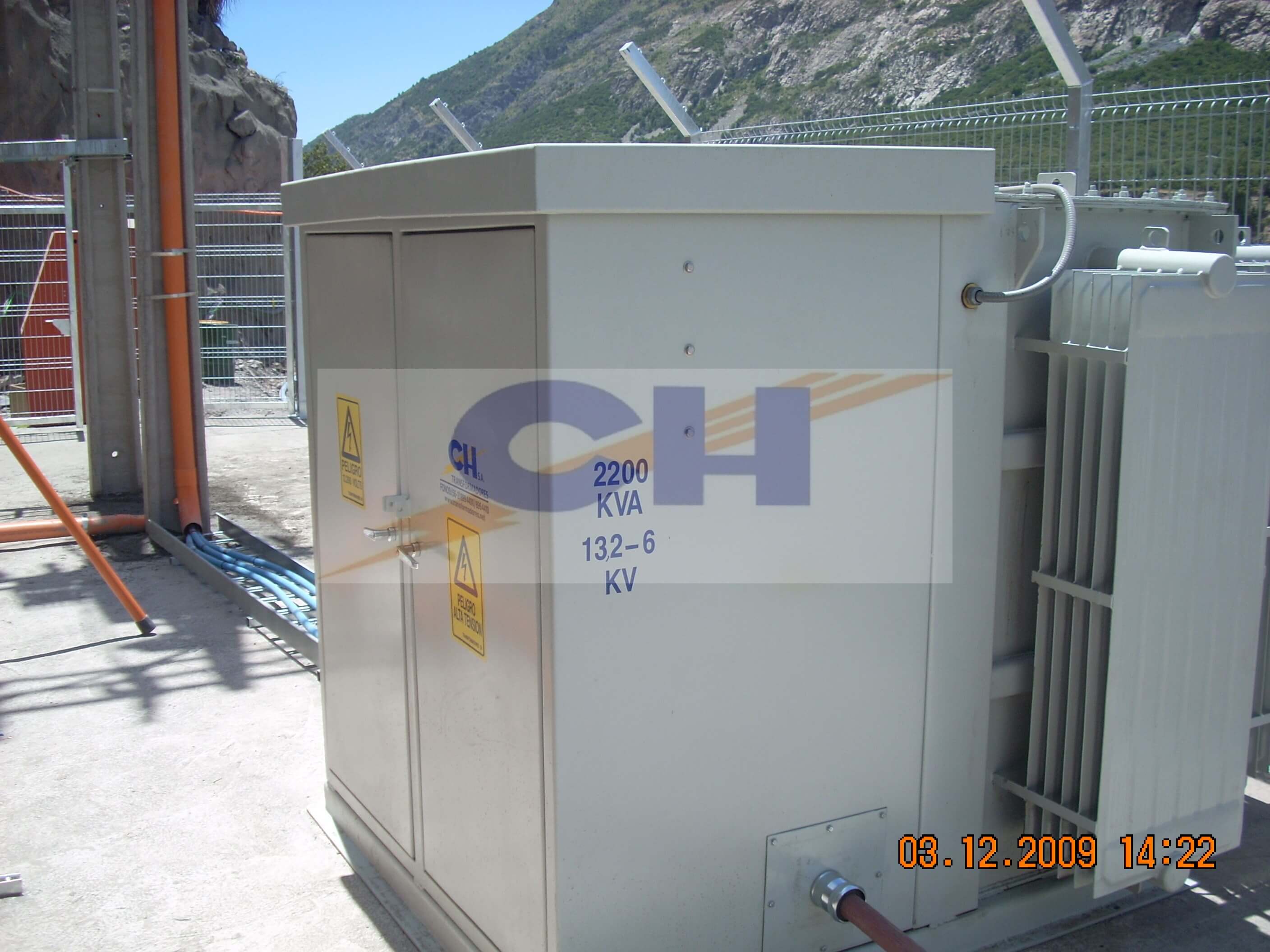

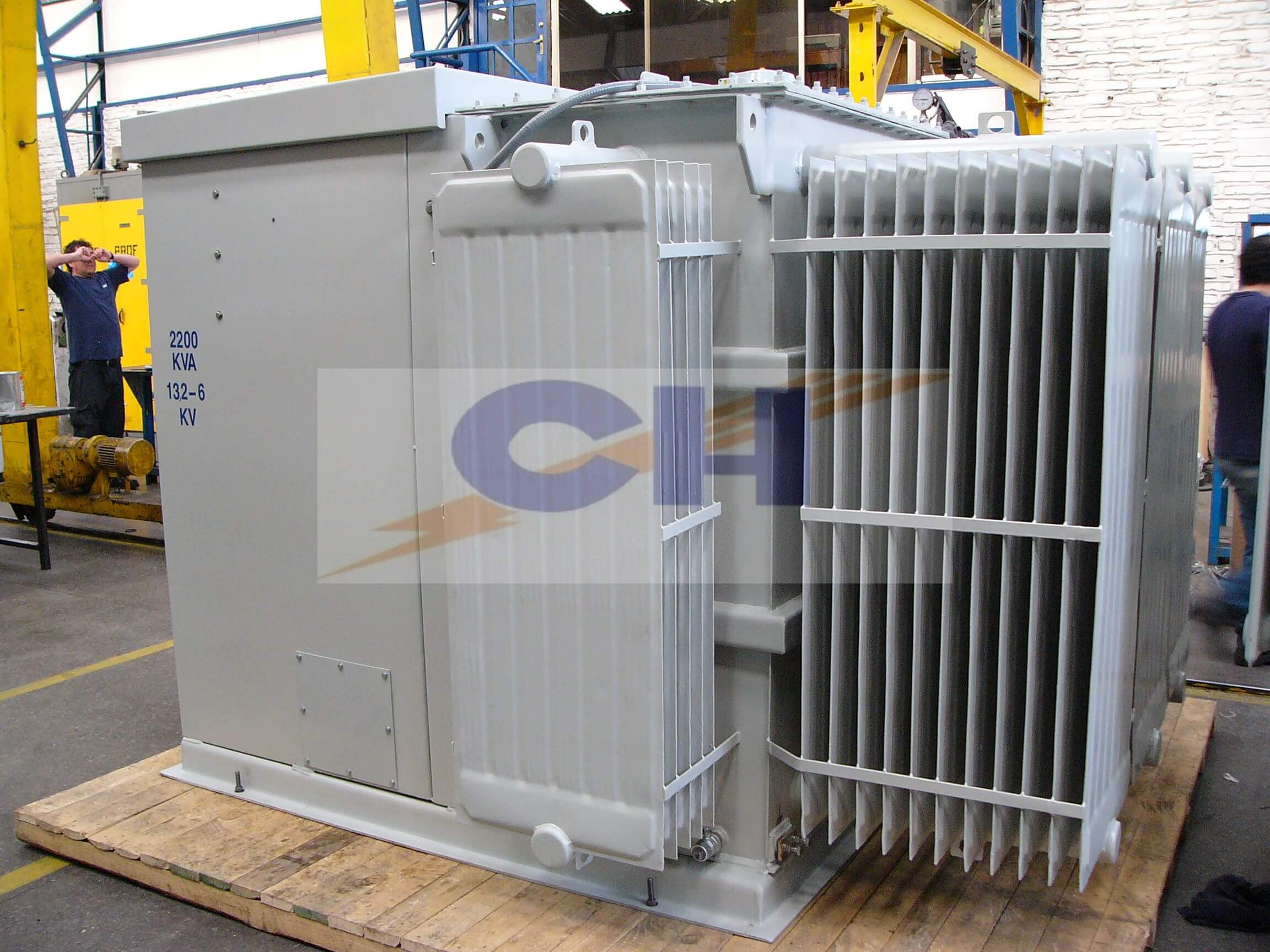

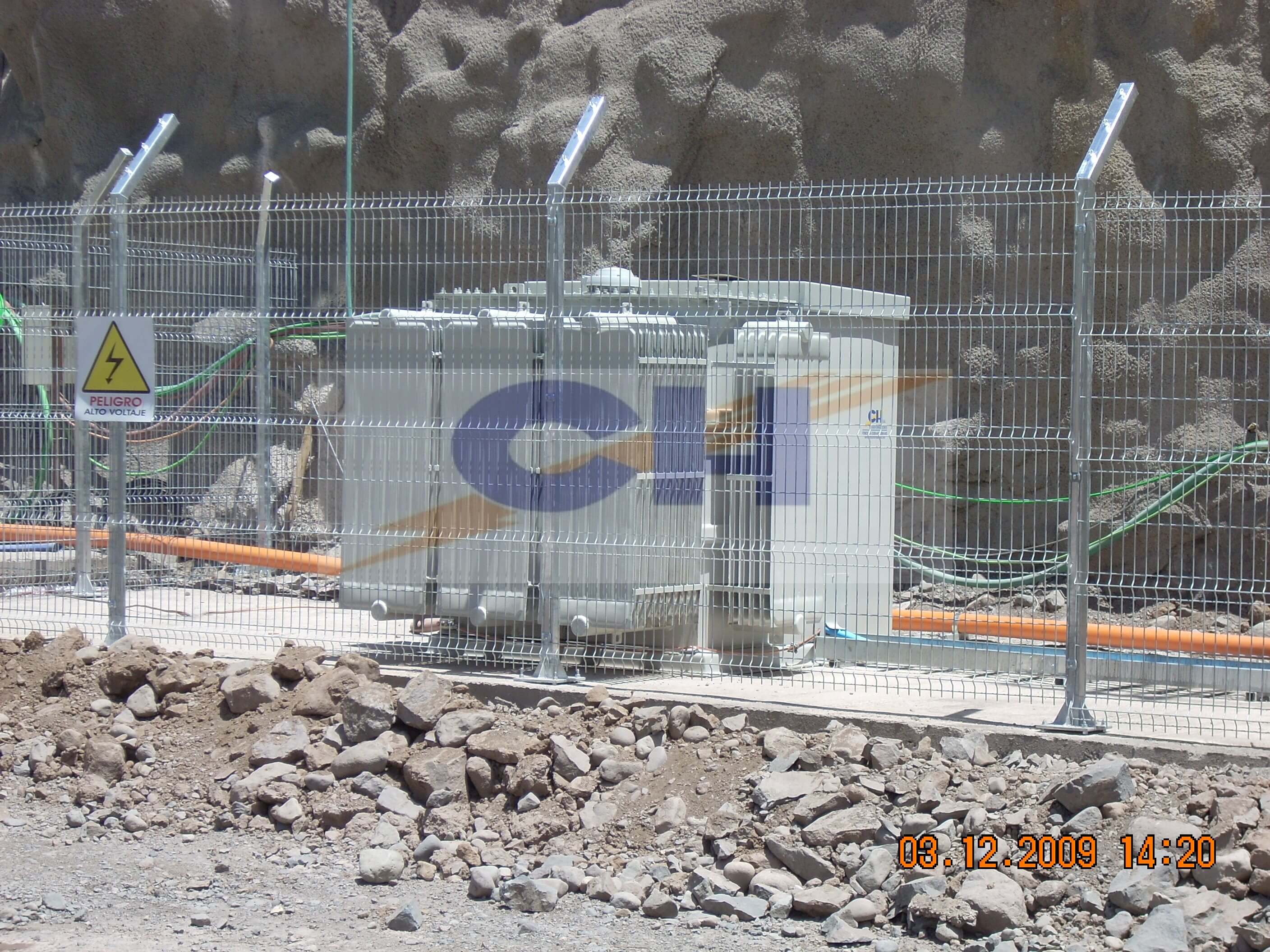

Subestación o transformador tipo Pad Mounted de 2200 kVA 13,2 KV en aceite mineral, para uso exterior.

Transformador de distribución tipo Pad Mounted, para uso exterior en superficie de cemento, en operación a la intemperie, trifásico, autorefrigerado con aceite mineral, con celdas metálica cuyo fondo es común con la pared del transformador, dividida en dos compartimientos, en los que se ubican las celdas. Subestación diseñada y construida para cumplir las especificaciones de la Norma ANSI C57.12.90

CARACTERÍSTICAS GENERALES NOMINALES DE LA SUBESTACIÓN PADMOUNTED

Potencia : 2200 kVA
Elevación de temperatura : 65º C
Altitud de servicio : 1.000 m.s.n.m.
Nº de fases : 3
Frecuencia : 50 HZ
Tensión primaria nominal : 13200 volts
Conexión primaria : Delta
Tensión secundaria : 6000-3464 volts
Derivaciones en el primario : 13530-13200-12540-11880-11550 Volts
Conexión secundaria : Estrella con neutro exterior
Grupo conexión : DY1
Polaridad : Sustractiva
Impedancia : 6%; tolerancia ± 10%
Líquido refrigerante : Aceite Mineral
Clase o tipo : Terminal.

CARACTERÍSTICAS DE LA CELDA DE LA SUBESTACIÓN PAD MOUNTED

La celda integra un conjunto con el transformador y se ubica al frente de éste. Consta de dos compartimentos separados por un tabique de a los menos 5 mm. de espesor de pertinax. Las paredes laterales, puerta y tapa están construidas en material de 2,5 mm de espesor. Se usan planchas de CAP tipo A 37-24-ES.
El compartimiento de la derecha del operador corresponde a la celda de media tensión (MT) de salida y su puerta, está dotada de una cerradura accionable bajo llave desde el exterior. Esta puerta bloquea el compartimiento de media tensión, la cual además posee su cerradura accionable, accesible solamente desde el interior. Las celdas poseen en sus costados rejillas de ventilación que no permiten

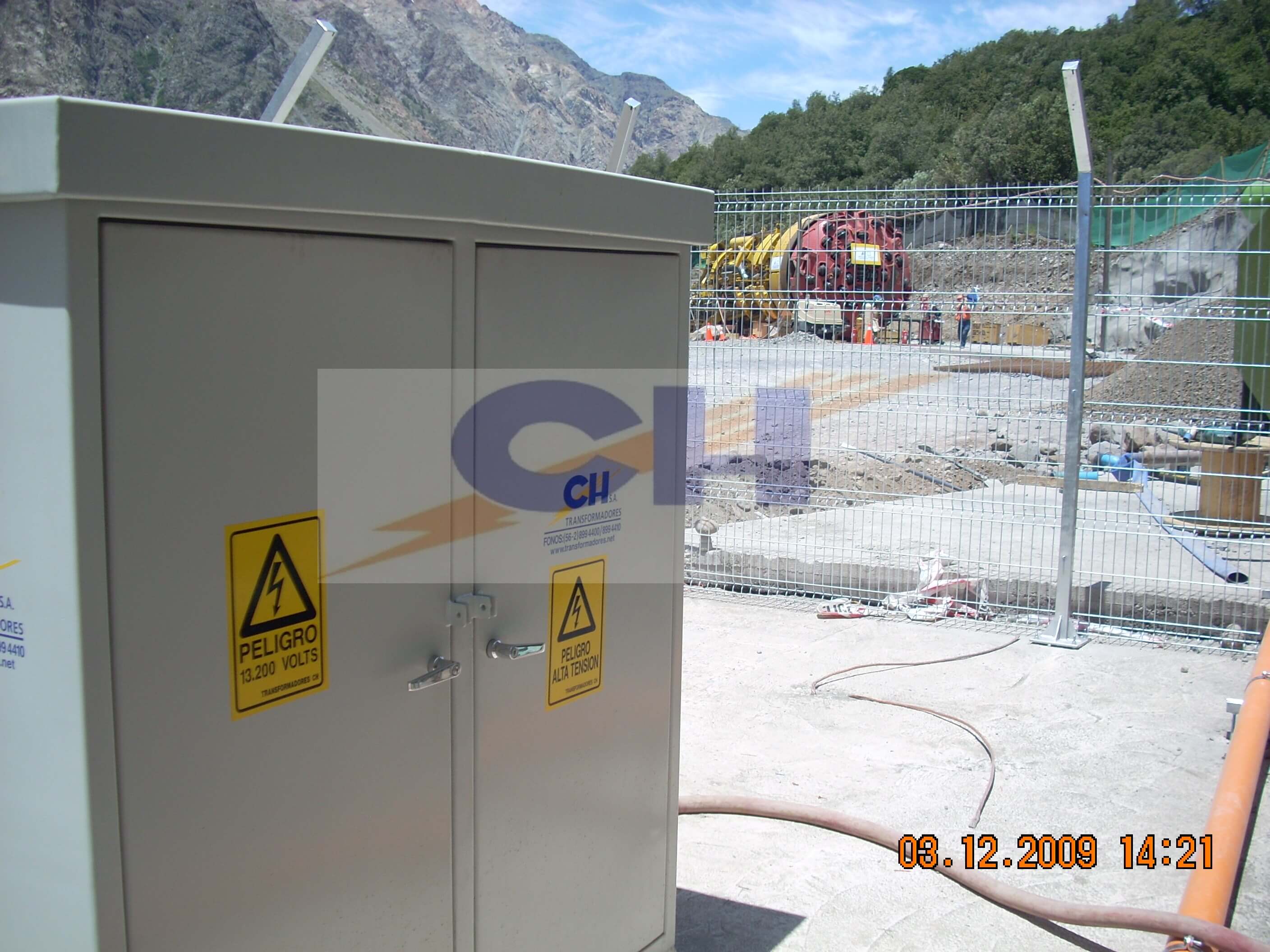

entrada de animales, pájaros ni objetos extraños. Además la celda de MT, posee un letrero de peligro de alta tensión adosado en su exterior.

Todo los elementos anteriores fabricados en una sola pieza, con cáncamos de izaje. Las tapas laterales se encuentran apernadas al gabinete, con bisagras interiores compactas y reforzadas, la apertura de la puerta con abatimiento de 120º. La celda lleva un tratamiento de pintura anticorrosiva y con terminación en esmalte epóxico. El espesor de ambas pinturas es a lo menos de 150 micrones.

La puerta exterior del compartimiento de media tensión utiliza una manilla especial con llave y varillas de 8 mm con ruedas de nylon marca Tasco, modelo conforme a necesidad.

COMPONENTES DE LA CELDA DE MEDIA TENSIÓN (MT)

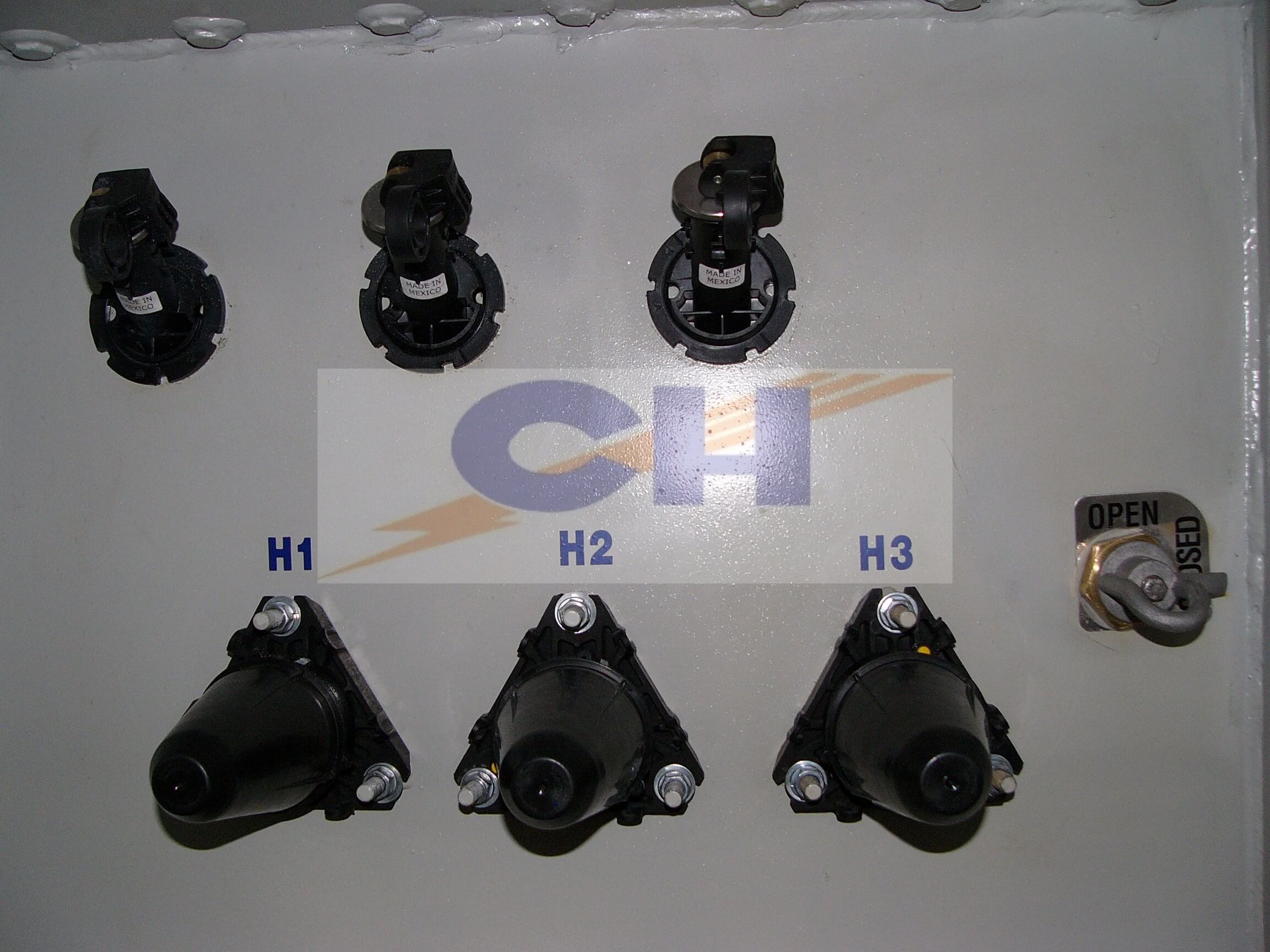

  • 3 Terminales de tipo pozo (Bushing Well)
  • 3 Conectores tipo codo
  • Adaptador a tierra para codos
  • 3 Bushing insert
  • 3 Porta fusibles tipo BAYONNET. con fusible.
  • 1 Interruptor seccionador operable con pértiga, marca abb, cooper, o similar.

COMPONENTES DE LA CELDA DE BAJA TENSIÓN (BT)

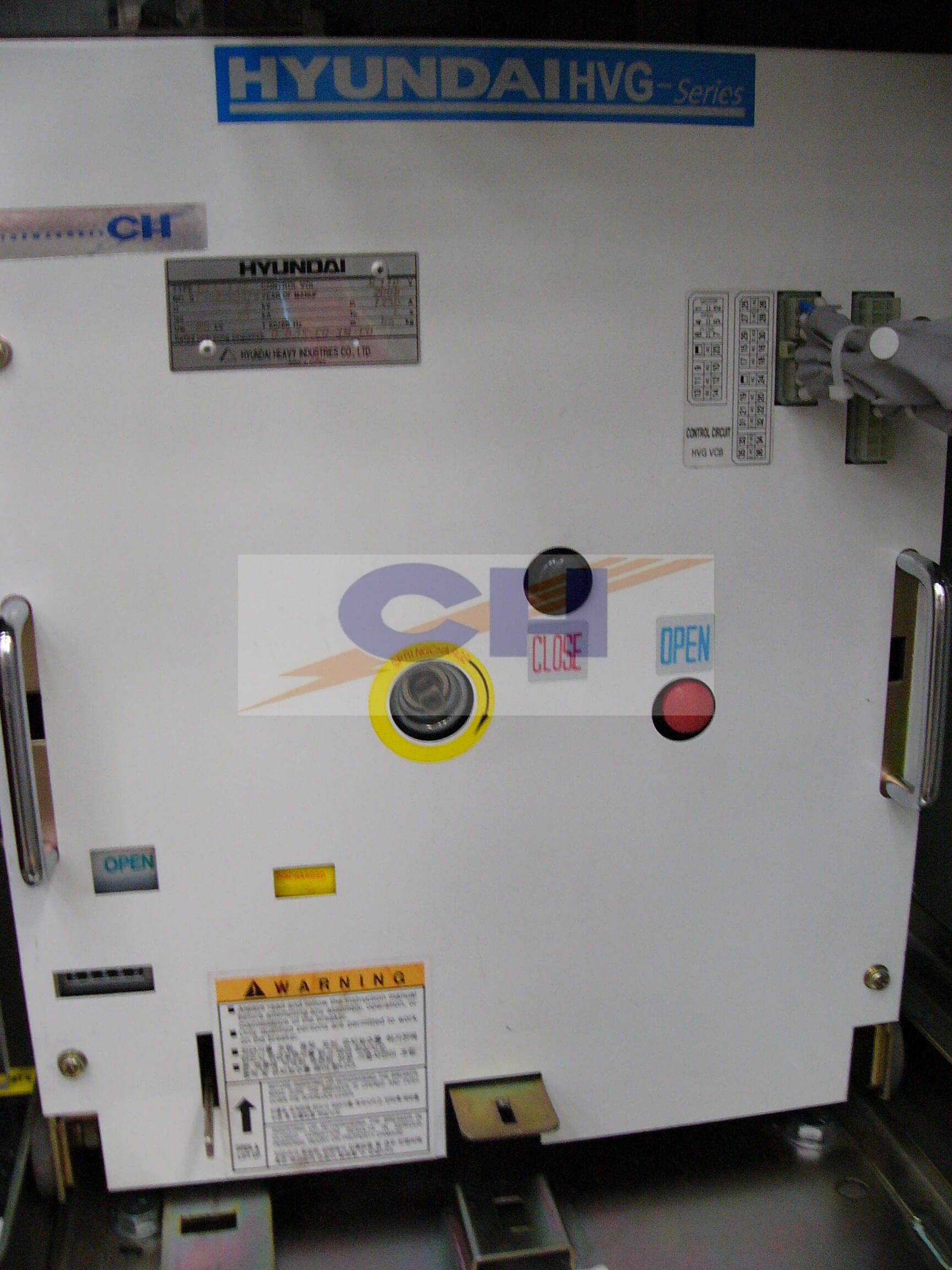

  • 1 Interruptor al vacío con sus transformadores de corrientes, potenciales y relé de regulación, marca Hyundai.
  • Cables de interior de la celda: Del tipo LOC o ET. de Madeco o Cocesa. Secciones según corresponda más 15% de sobrecarga según tabla SEC para 75ºC grupo A.

ACCESORIOS GENERALES DE LA SUBESTACIÓN PAD MOUNTED

  • Indicador de nivel del aceite, tipo magnético, ubicado en la celda de M.T (salida), con contactos auxiliares
  • Dotación en aceite de aceite minral.

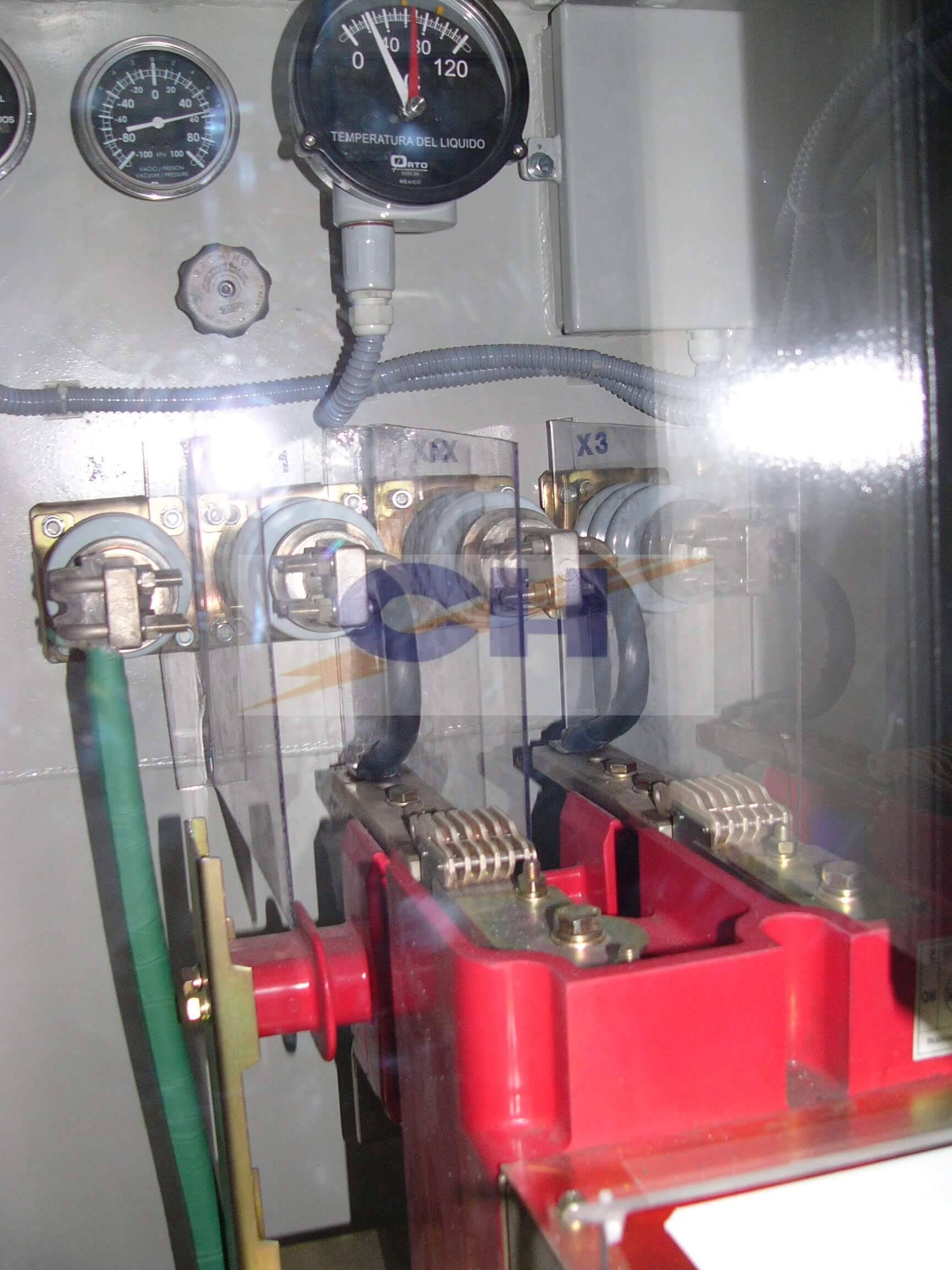

  • Termómetro con aguja de arrastre e indicador de máxima, ubicado en la celda de M.T. con contactos auxiliares
  • Cambiador de taps ASP, ubicado en la celda de media tensión primario
  • Válvula de drenaje y muestreo, ubicado en la celda de M.T, salida.
  •  Terminales de tierra en celda de M.T. Primario y Secundario
  • Válvula de alivio de presión, de reposición automática, ubicado en la tapa de del transformador, con contactos auxiliares
  • Placa de características en acero inoxidable
  • Posee cáncamo de izado para el transformador y cáncamo de izado para la S/E completa.

INSPECCIONES Y PRUEBAS A LA SUBESTACIÓN

Según norma ANSI C 571290

El diseño, construcción, pruebas y además de las especificaciones de esta subestación padmounted, se basan en la publicación ANSI C571226 y IEC Nº 76.

El tratamiento de pintura es con chorro abrasivo a metal blanco, previo a aplicar antióxido epóxico en zinc y la pintura color gris (u otro color a pedido) tipo epóxica apto intemperie.

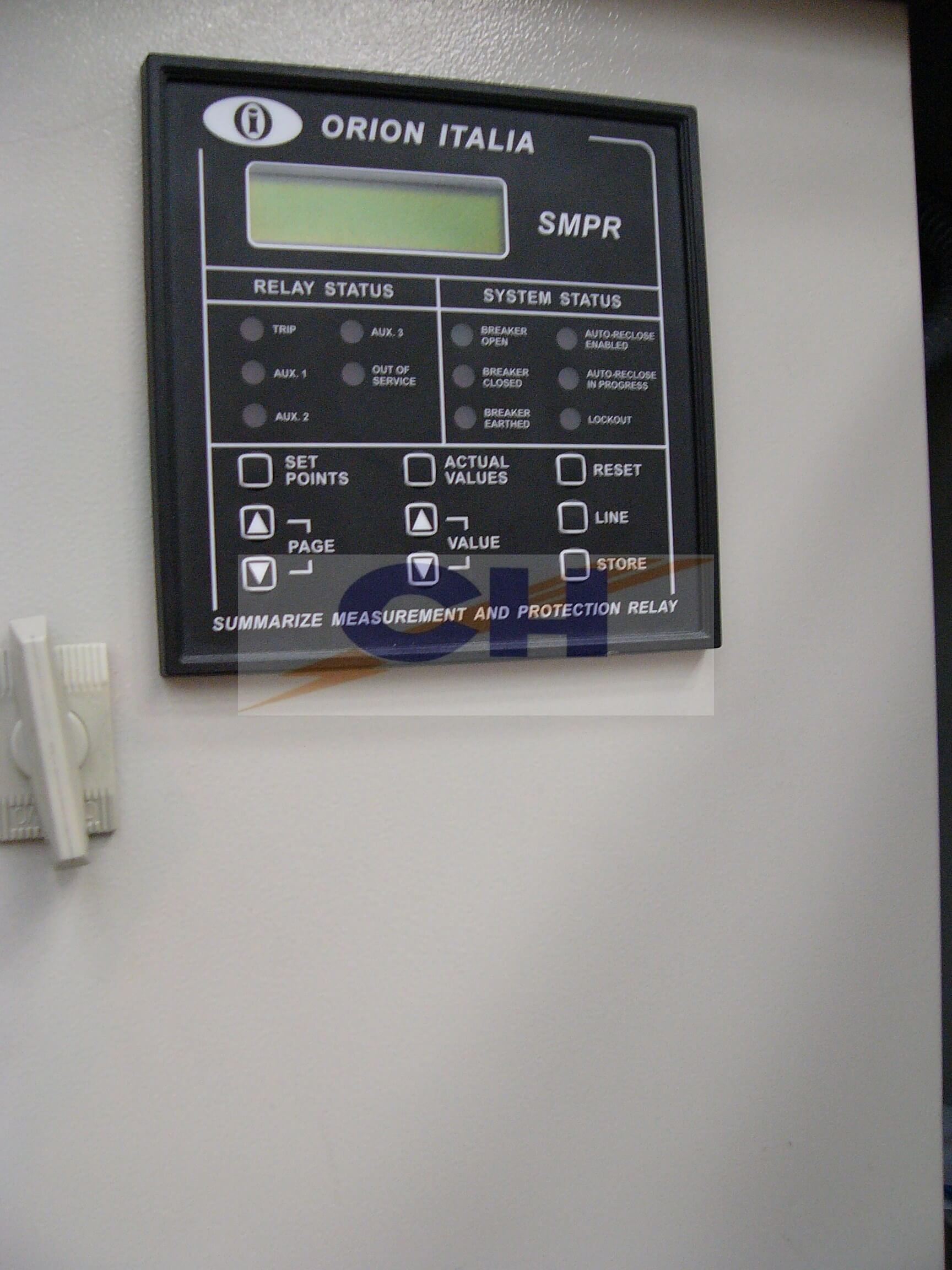

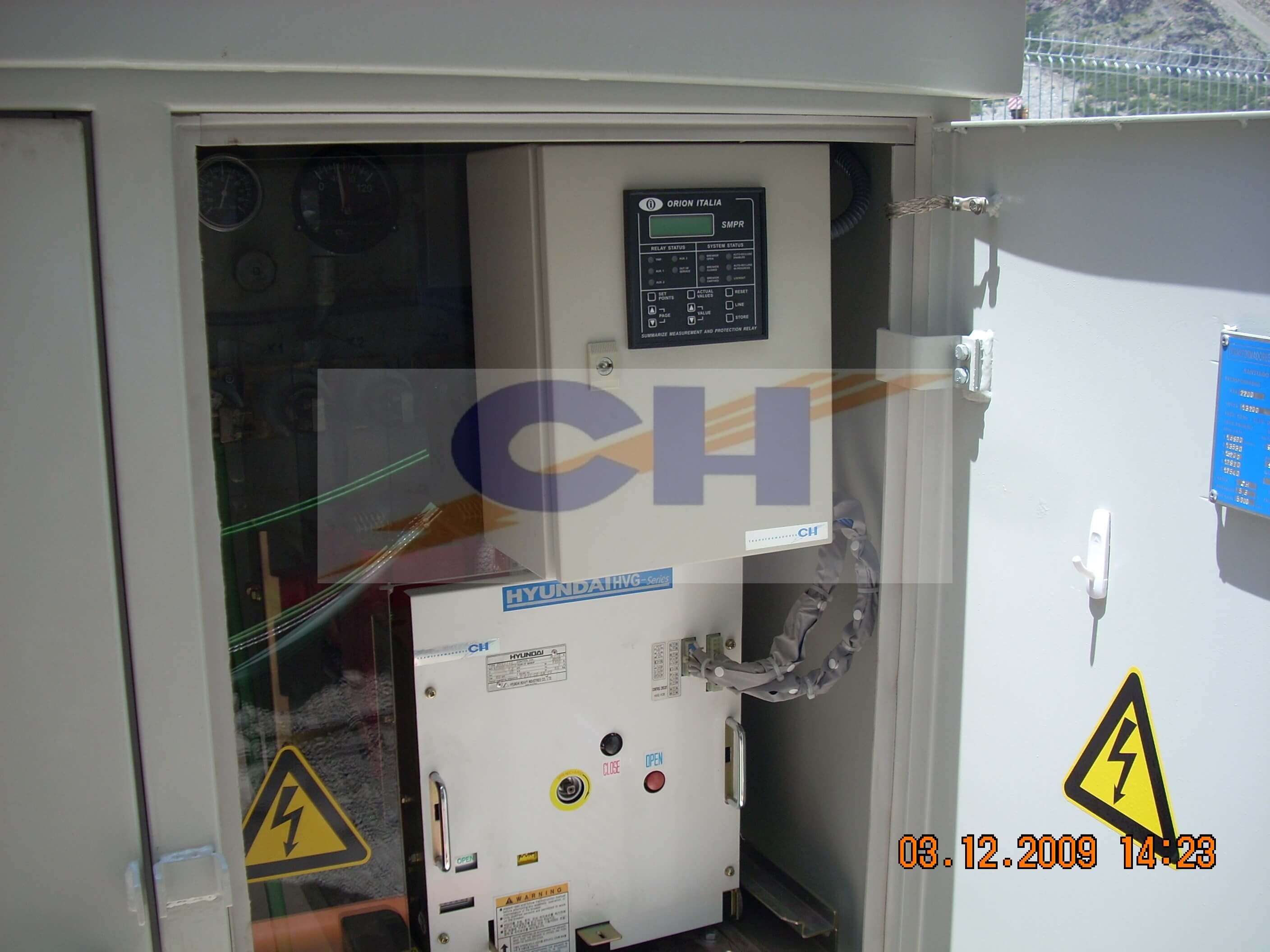

Este tipo de subestación padmounted cuenta con una protección de salida, es decir con un interruptor al vació con transformadores de corriente, con transformadores potenciales y relé de protecciones.
