Fecha: Diciembre de 2010
Empresa: CA / Antofagasta – II Región.

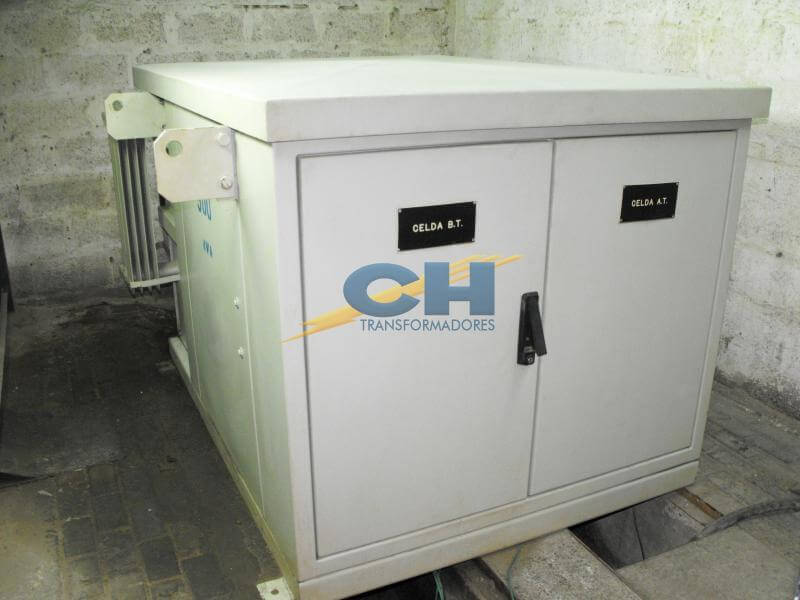

Se realizó un trabajo de reparación y mantención a subestación Pad Mounted

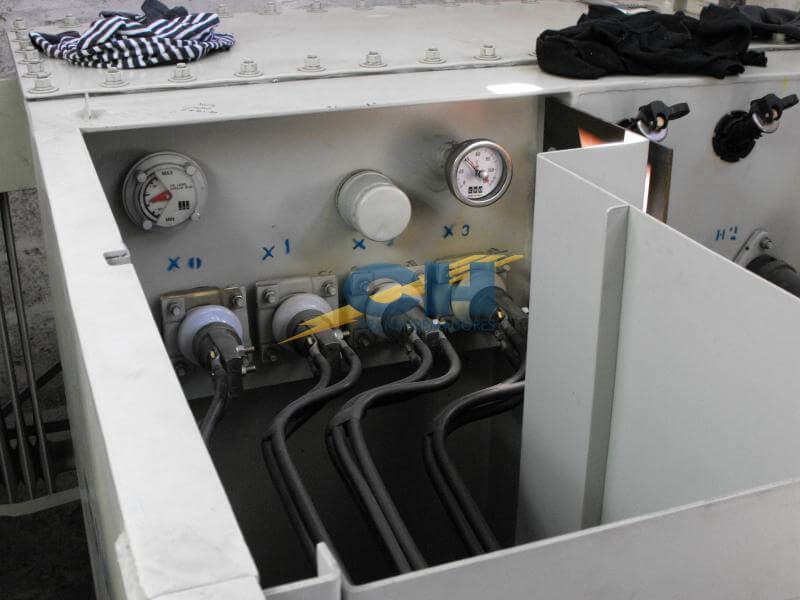

El transformador Pad Mounted mostraba cambiador de taps y postafusibles bayonet en malas condiciones. El sistema tenía poca silicona producto en algunas filtraciones, por lo cual se produjo el deterioro.
- Se comprueba que no hay tensión tanto en alta como en baja tensión.
- Con el nitrógeno se aumenta la presión del interior con lo cual podemos identificar filtraciones.

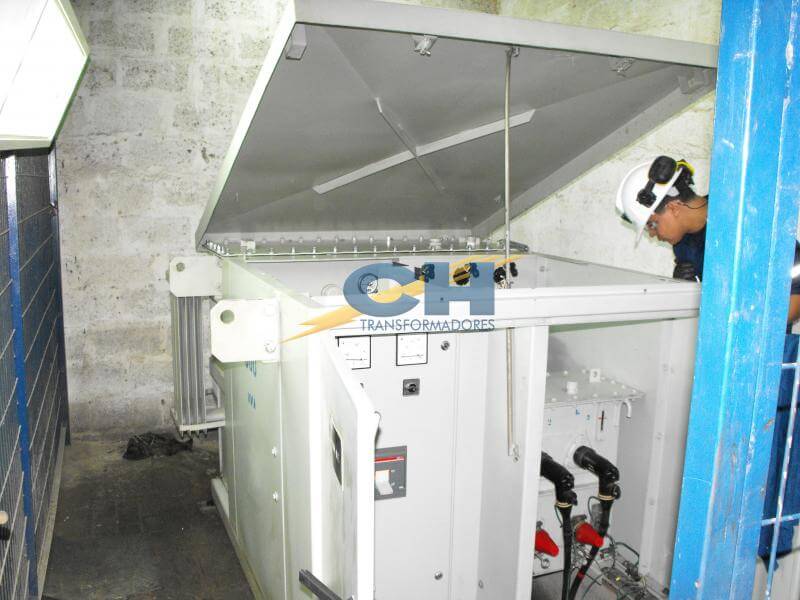

- Se retira la tapa de transformador, para trabajar desde dentro con el transformador.
- Se retira la silicona del transformador; Es importante trabajar con minuciosidad para que resulte imposible que se desplace el cobre sobre el núcleo a las bobinas.

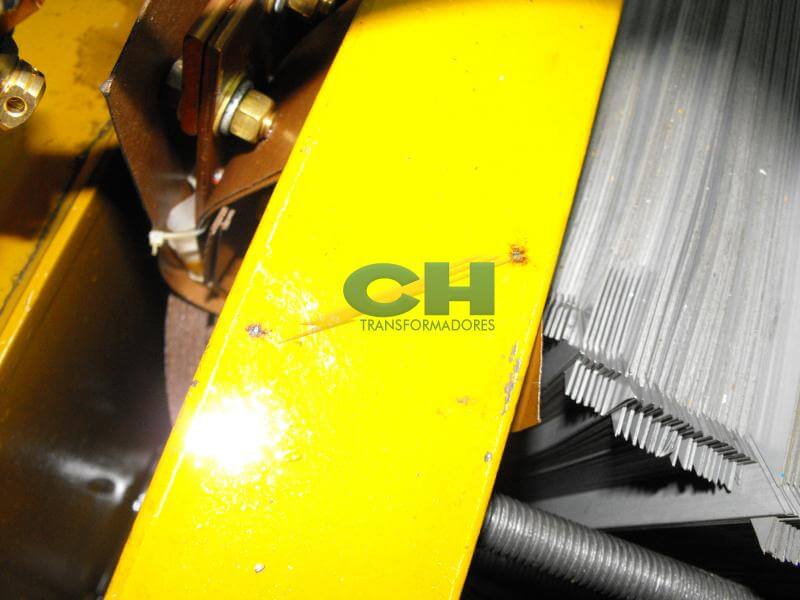

- Se retira el material empleado sobre el núcleo, causa de falla en el interior.
- Se cambian empaquetadura de gorro y de base en aisladores de baja tensión.
- Se cambian empaquetaduras de base de insertos pozo.

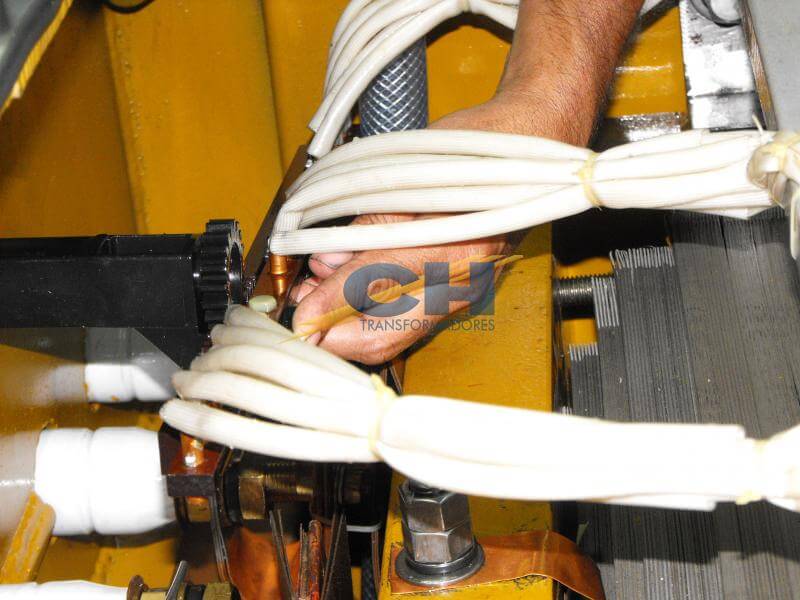

- Se sustituye el cambiador de taps.

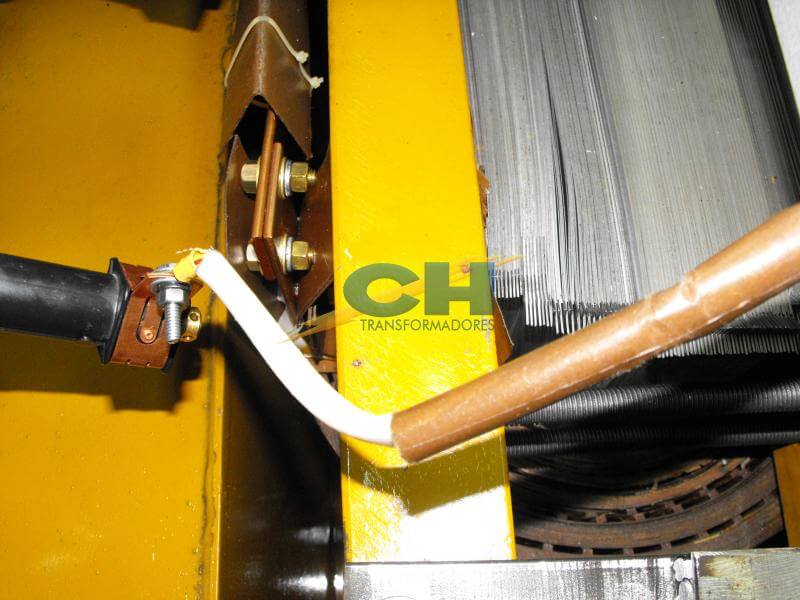

- Se cambian los porta fusibles del interior (bayonet).
- Se lava la parte activa con 40 litros de silicona dieléctrica nueva.
- Se lavan los 40 litros de silicona utilizados en lavado.

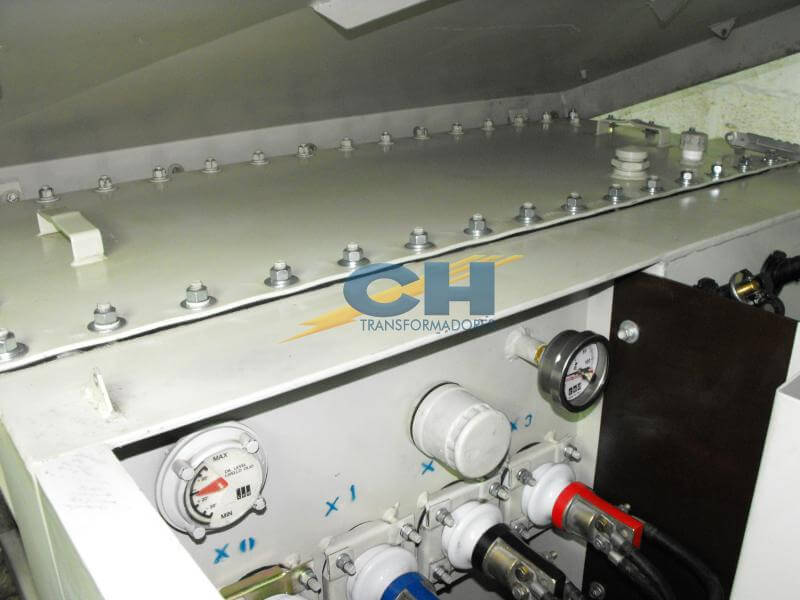

- Se instala tapa de transformador y se llena de 630 litros de silicona con bomba de vacío.
- Se mide la razón de transformación en todos los taps.
- Se mide la resistencia en todos los taps.
- Se mide de resistencia de aislación. (Alta- Baja, Alta- Masa y Baja- Masa)
- Con la presión de nitrógeno 0,5Kg/cm² se comprueba la hermeticidad.
- Se limpia el transformador y la sala donde está instalado.
- Energización de la sub estación; la entidad encargada de la electricidad local se encarga de esta acción.
- Se comprueban las tensiones de servicio y la Secuencia de fase.
