Fecha: Julio de 2010
Empresa: MDA / Vallenar – IV Región.

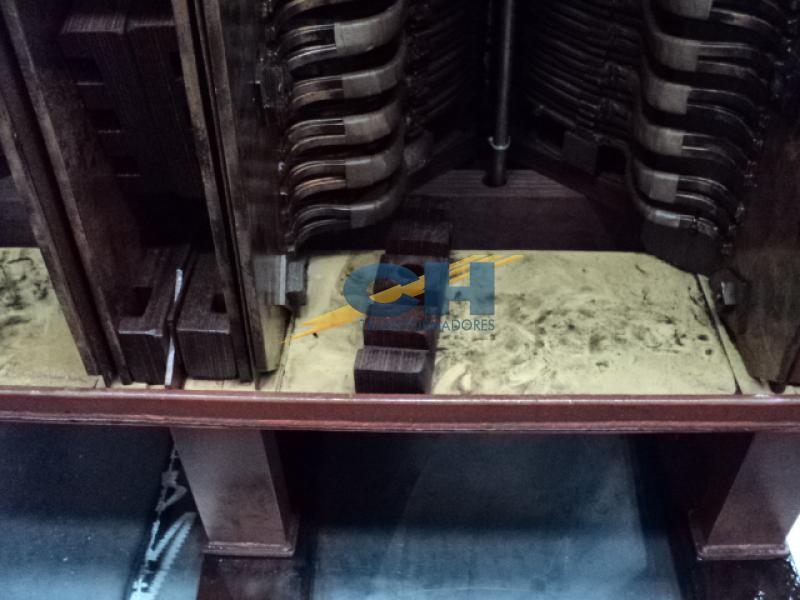

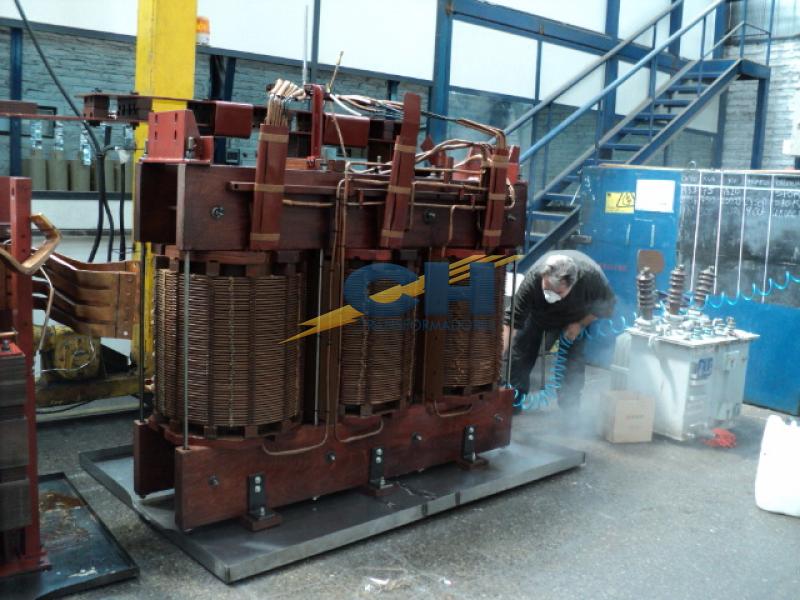

- Lavamos y limpiamos con solvente dialéctrico y aceite las partes en actividad del transformador rectificador (bobinados y núcleo), a 60ºC.

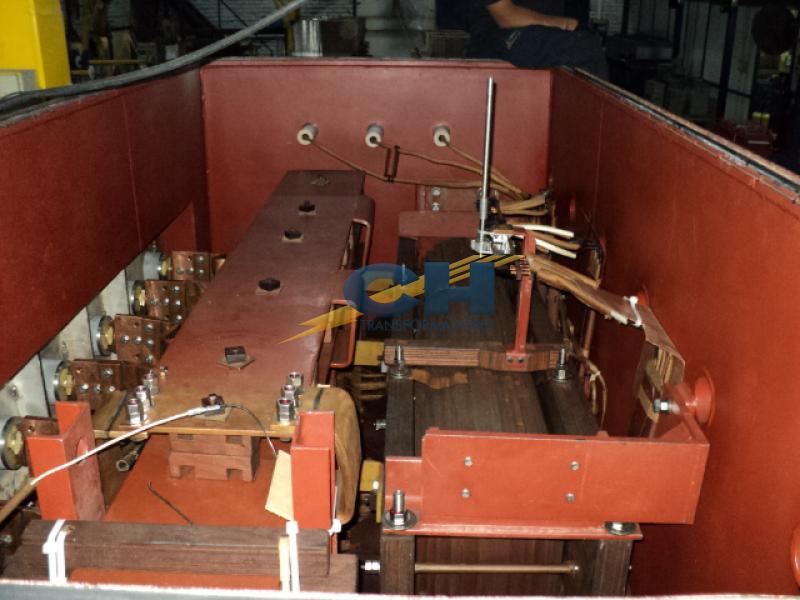

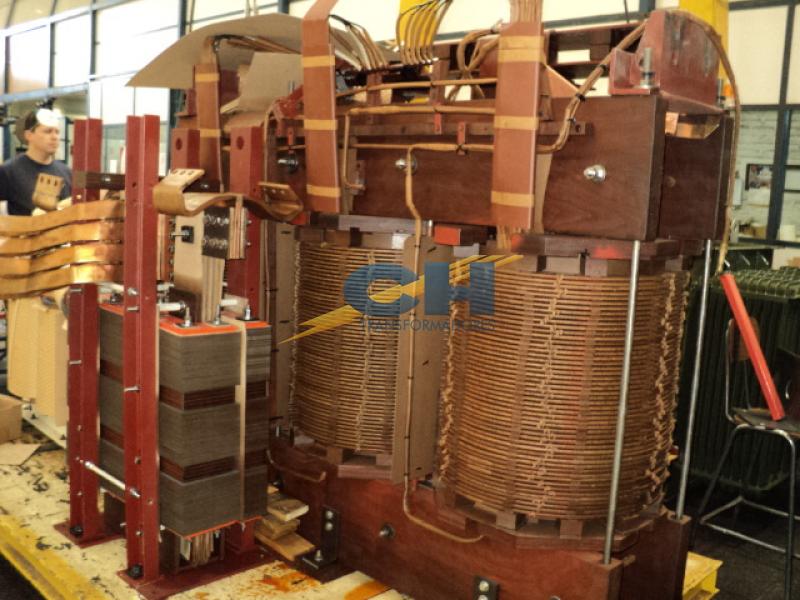

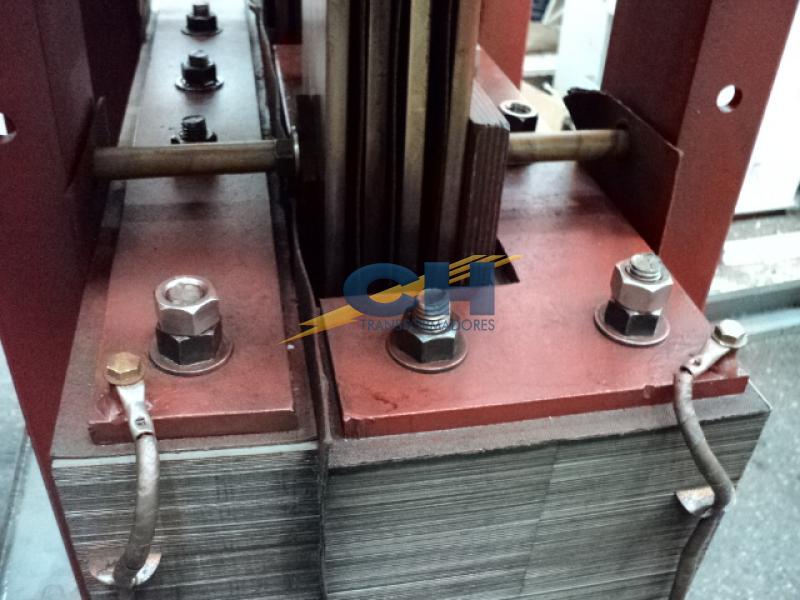

- Zona en actividad del transformador rectificador:

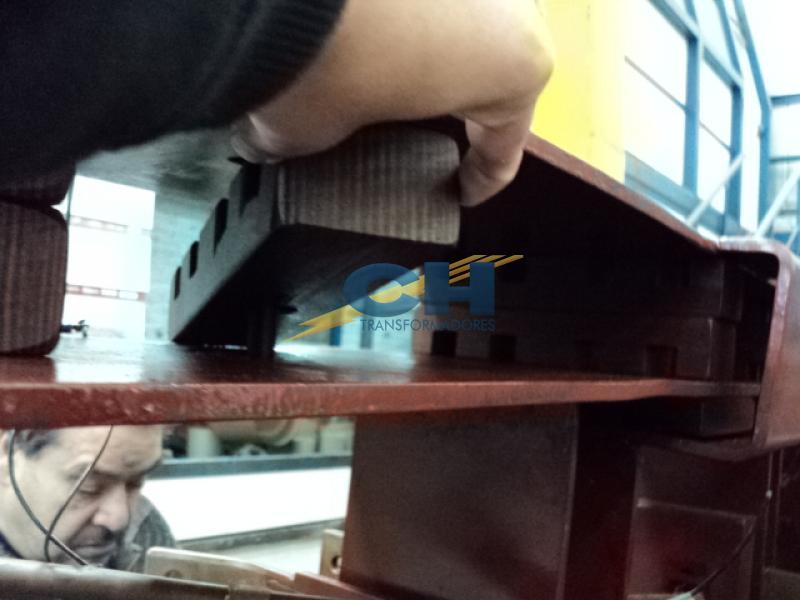

- Desarmamos las vigas y la ferretería para cambiarlas.
- Modificamos y rellenamos con los materiales convenientes con efecto aislante e inoxidable.
- Volvemos a recomponer las partes mecánicas y eléctricas que se encargan de sujetar y anclar la zona activa, es decir, el núcleo y las bobinas.

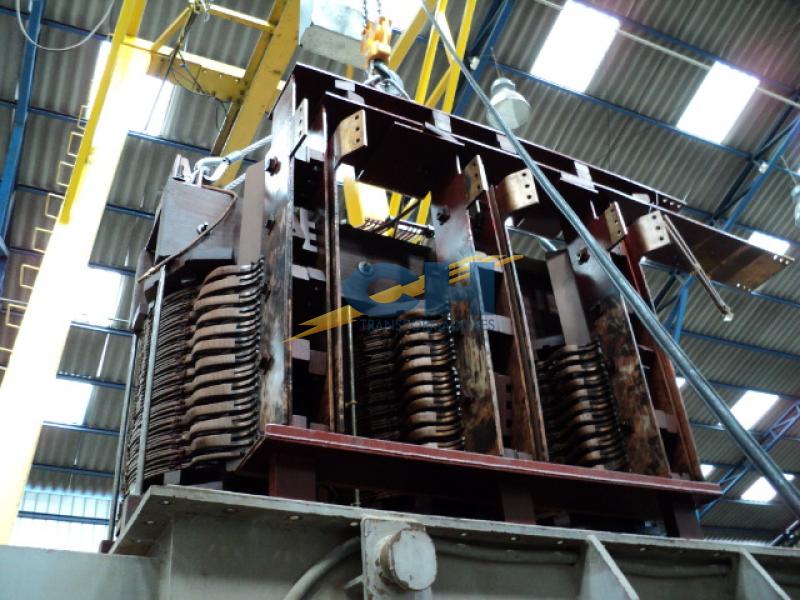

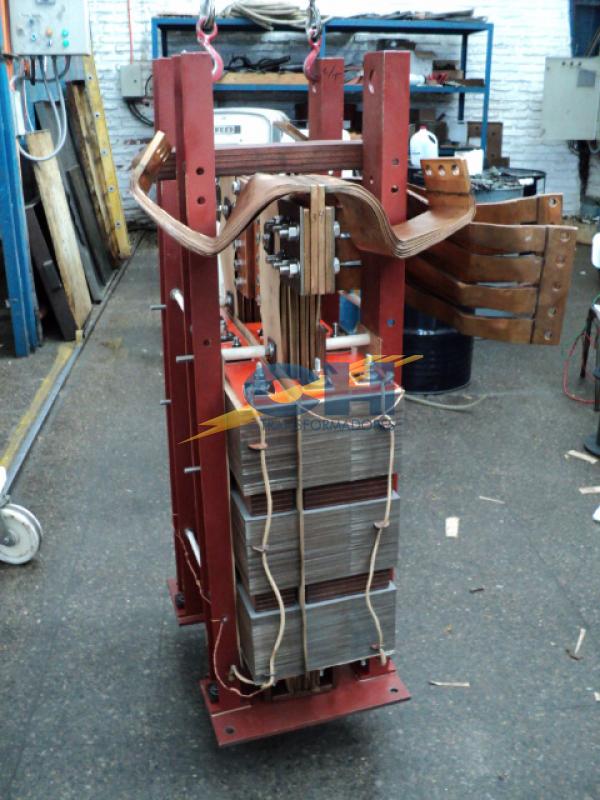

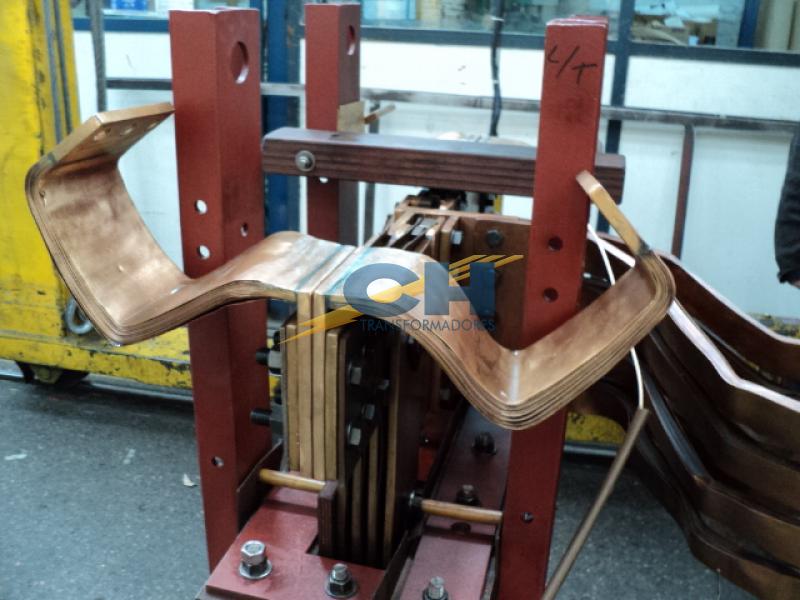

- Reactor del transformador rectificador:
- Desarmamos las vigas y ferretería por completo para cambiarlas.
- Modificamos y rellenamos con materiales convenientes con efecto aislante e inoxidable.
- Recompondremos los integrantes eléctricos y mecánicos en cuánto a la sujeción y el anclaje.

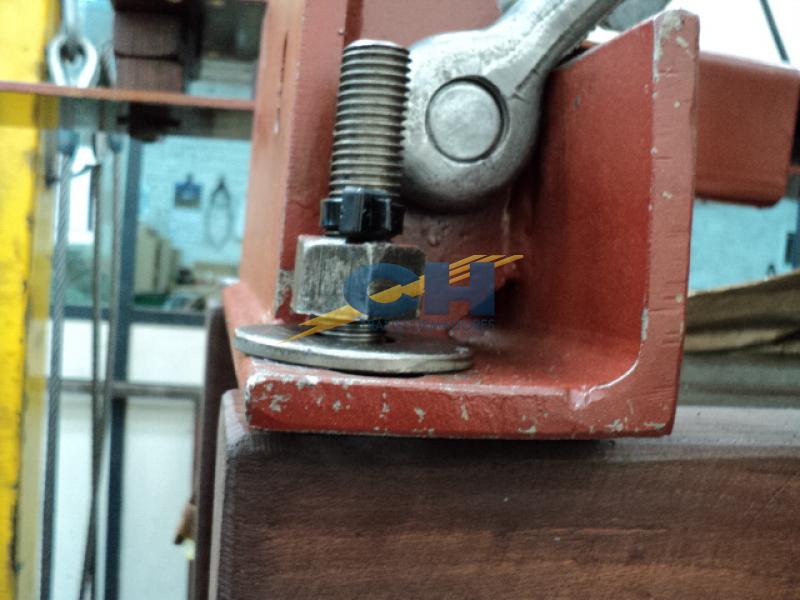

- Modificamos la estructura superior del rector, para así poder realizar el anclaje con pletina inoxidable al estanque del transformador en dos puntos que añadimos, de este modo evitamos la inestabilidad a la hora de transportarlo.
- Se seca en horno:
- Las partes activas se secan en el horno continuamente a 95ºC hasta que se consigan recobrar los índices de aislación propios en función del sistema, que son 23 kV.
- Se usa acrilo nitrilo de gran calidad para empaquetar de nuevo.

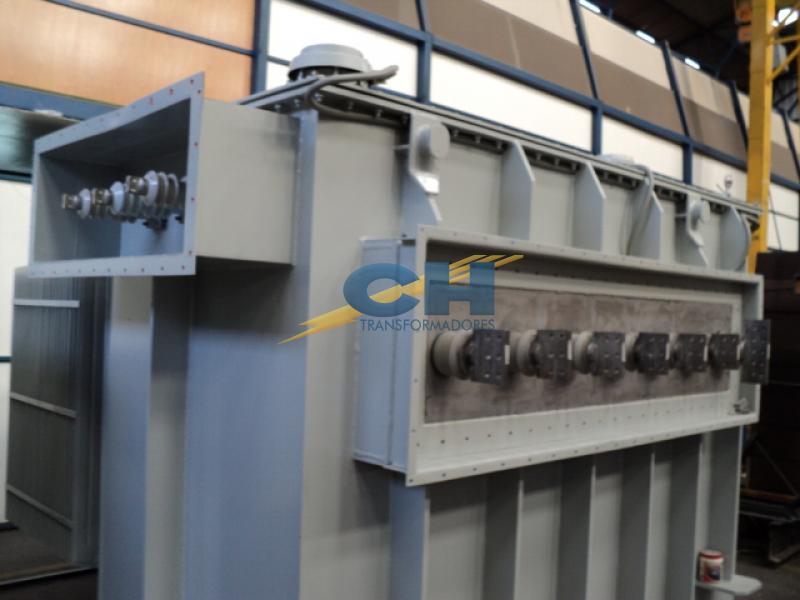

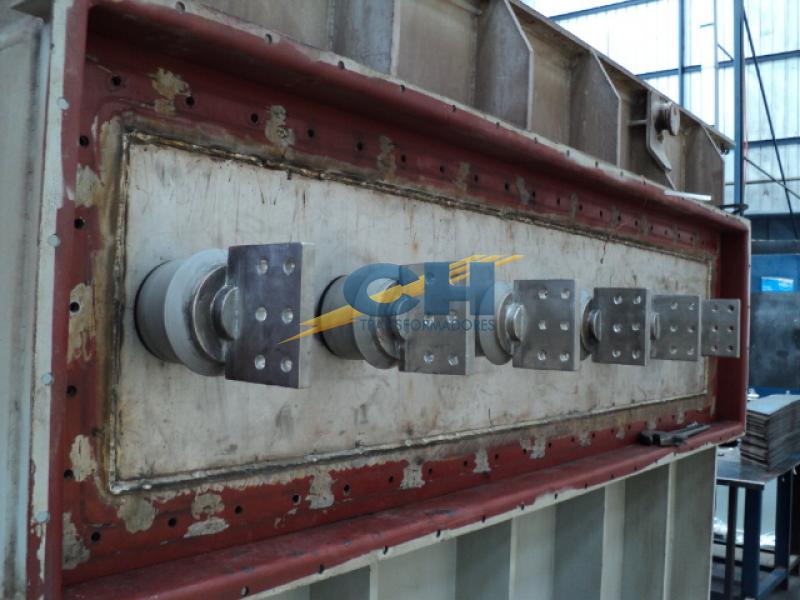

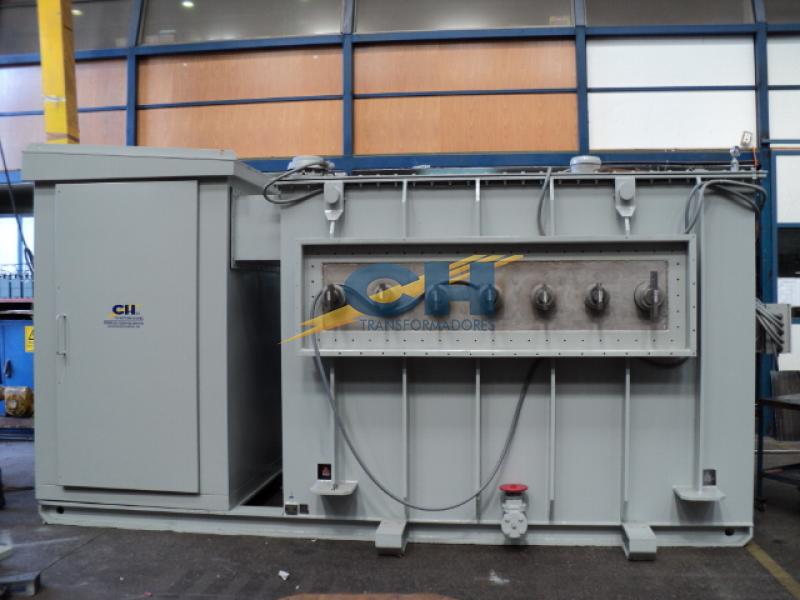

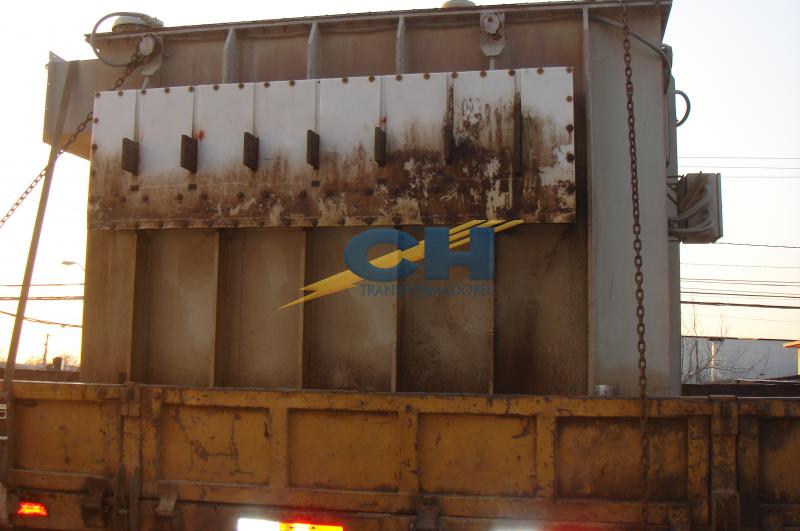

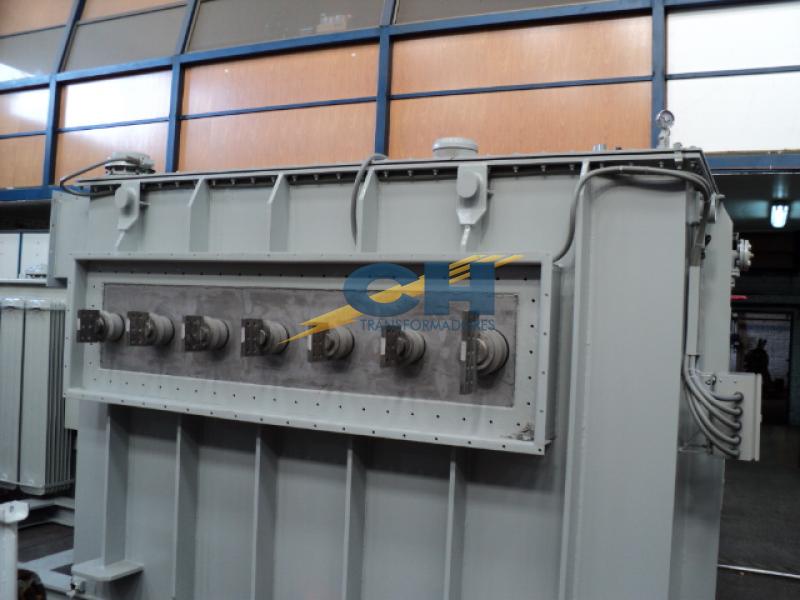

- Las pinturas epóxicas de color gris perla se utilizan para un realizar tratamiento de limpieza, lavado, retiro de óxido y pintado del estanque.
- Se cambia el aceite dieléctrico.
- En nuestros laboratorios se realizan pruebas de energización, y se emite un certificado de pruebas consecuentemente.
