Fecha: Diciembre de 2011
Empresa: SRF / Santiago – Región Metropolitana.

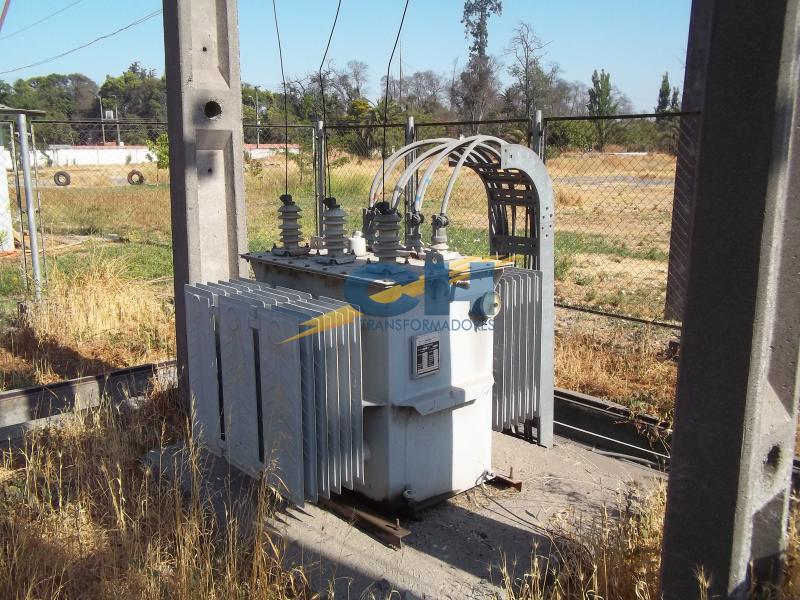

Se realizó un trabajo de mantenimiento para prevención a un transformador de distribución. El servicio:

  • Se miden los voltajes de servicio (MULTITESTER).
  • Se miden mallas de protección y servicio, con transformador energizado y con instrumento de medición del tipo inducción. (GROUND RESISTANCE CLAMP-ON).
  • Desenergización del transformador y puesta tierra de redes A.T.
  • Se extrae una muestra de aceite para analizar el índice de acidez (ASTM ? D974), densidad (ASTM ? D1298) y rigidez dieléctrica (ASTM ? D877).
  • Medidas de Relación de Transformación (TTR) en la posición de taps de servicio.
  • Se mide Resistencia de Aislación a los Bobinados con Megger de 5.000 Volts.

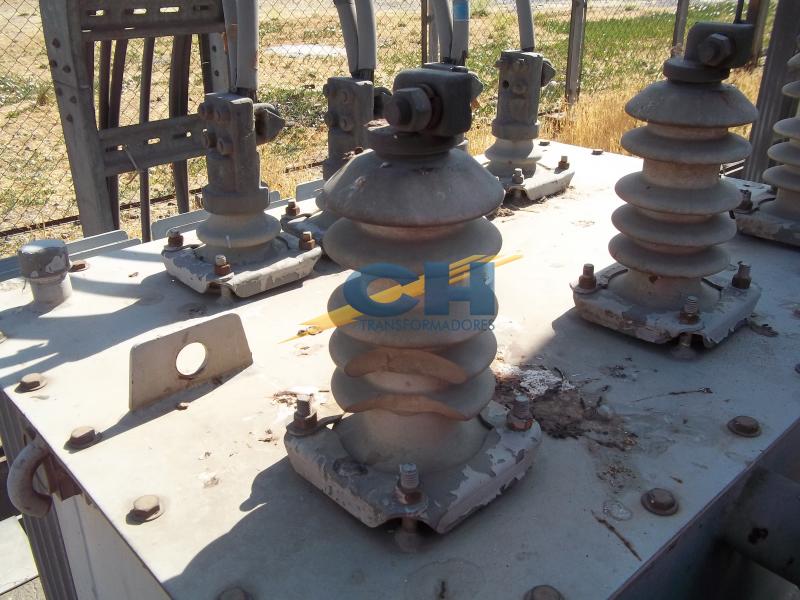

  • Se limpian, revisan y reaprietan Bushings de alta y baja tensión con la presión de rosca necesaria.
  • Se revisa la situación de las empaquetaduras y reaprietan pernos, crucetas, vigas soportes del transformador, estanque y parrillas.

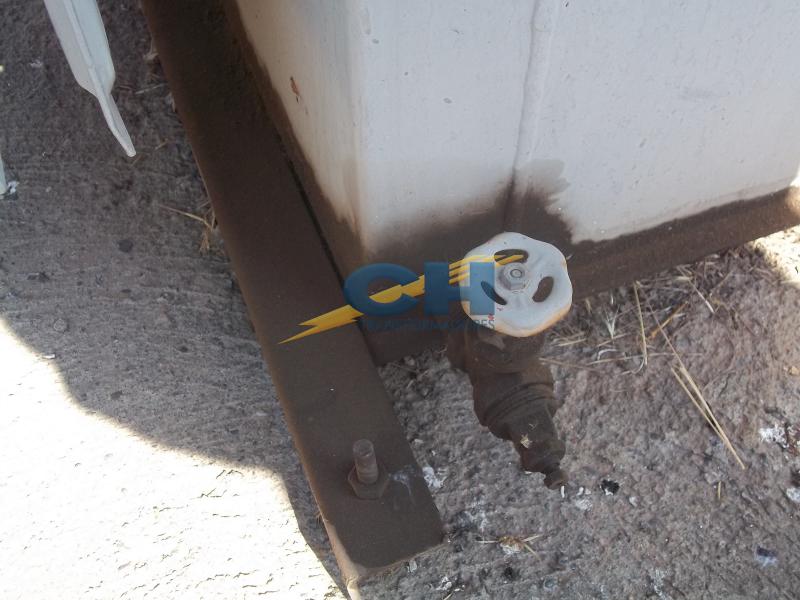

  • Se revisa válvula de drenaje, cambiador de tap, nivel de aceite dieléctrico, conexiones a tierra, indicador de temperatura, frasco y silicagel u otros instrumentos de control del TF.
  • Se revisa el estado de la pintura y óxido en caso de que quedasen restos en transformador y se realiza una limpieza a continuación.
  • Se revisa el estado desconectadores fusibles o de Celda MT, mufas y pernos.
  • Se revisa el estado de Tableros o Celda BT, interruptores y pernos.

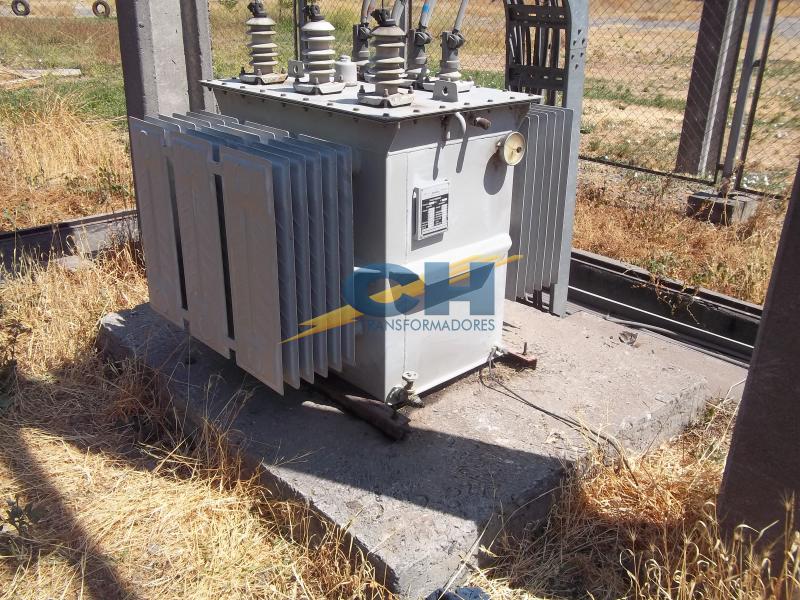

  • Se realiza la puesta en acción S/E con verificación de voltajes.
  • Se realiza un informe con las conclusiones y recomendaciones para cada transformador. En el caso, de que el personal deba tomar parte para normalizar la operación, a dicho informe se le adjuntaran con los trabajos cotizados.
