Fecha: Agosto de 2011
Empresa: MLC / Santiago – Región Metropolitana.

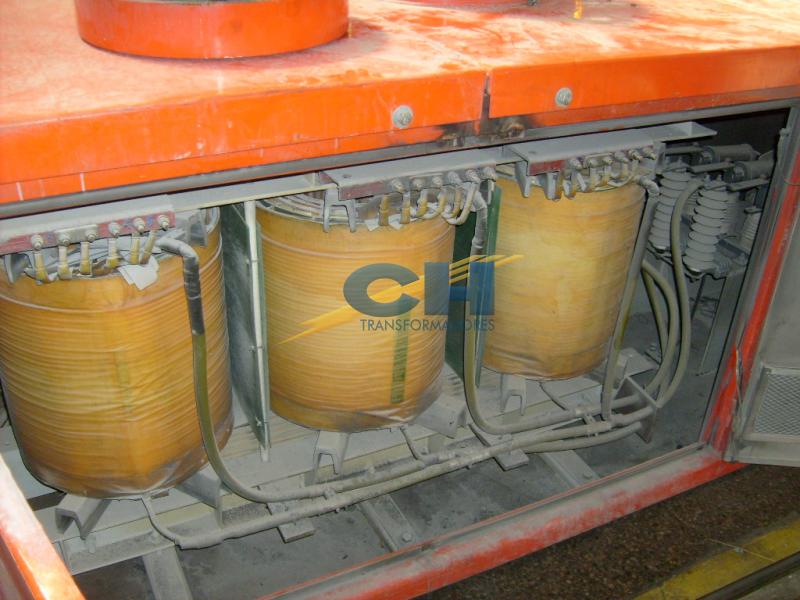

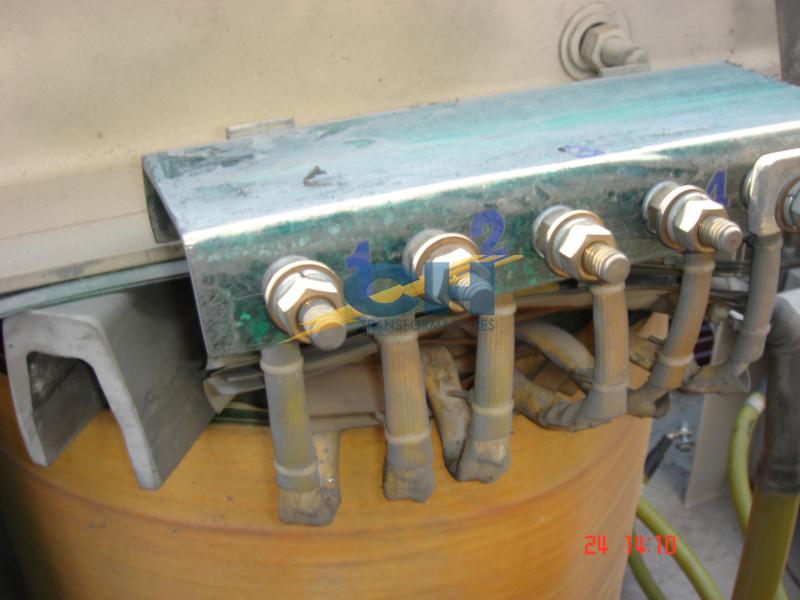

Se llevó a cabo este trabajo a una subestación de arrastre seca interior mina:

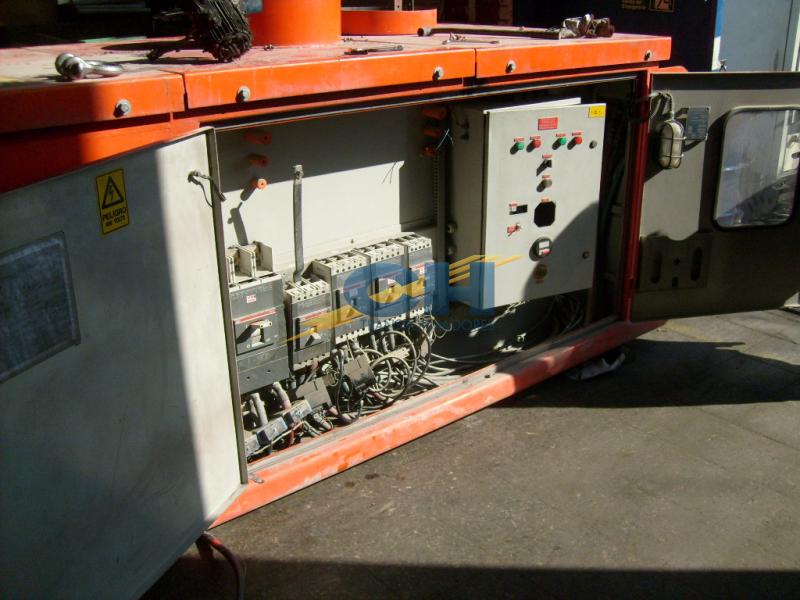

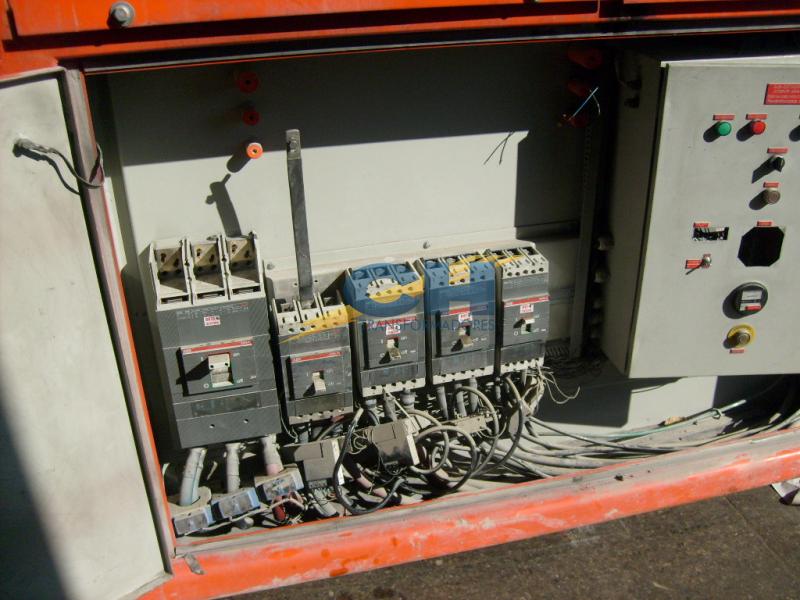

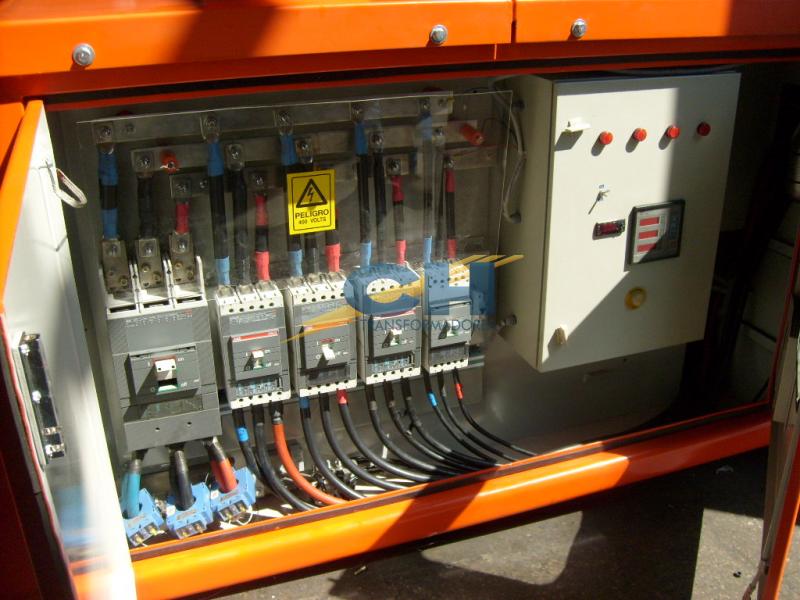

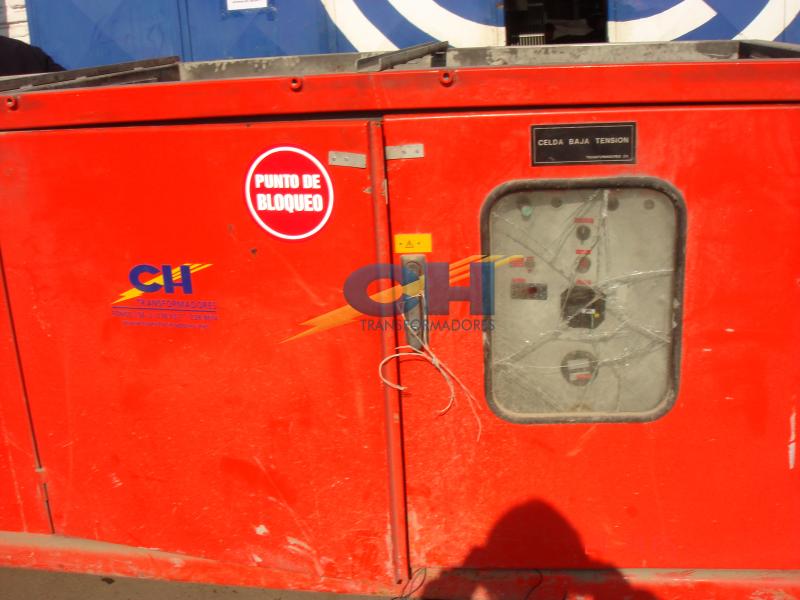

Celda de Baja Tensión

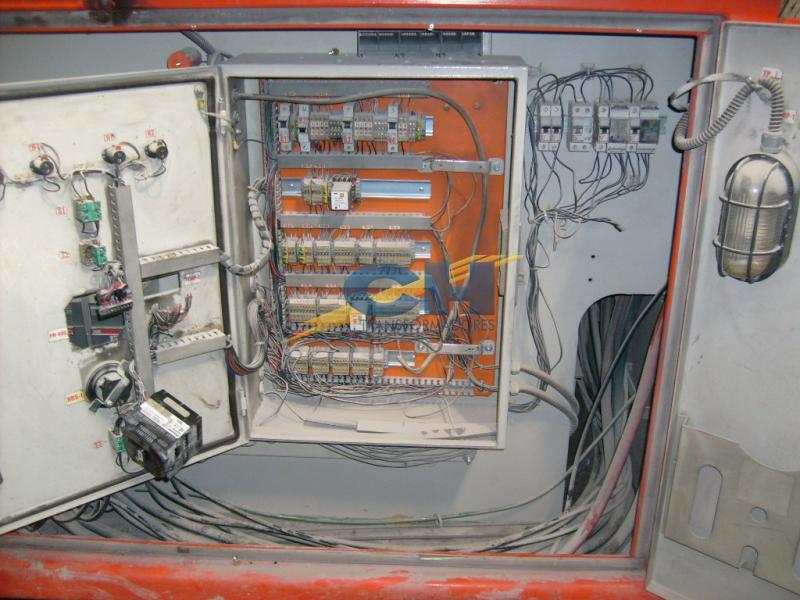

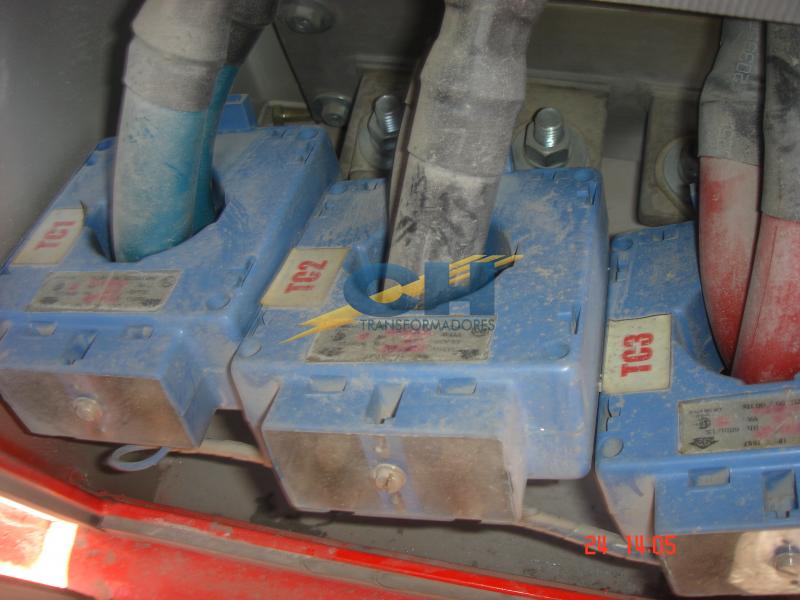

  • El circuito de control y fuerza forman la celda de baja tensión de la subestación seca interior mina.
  • Tablero BT con interruptor general reacondicionado, tiene capacidad de 1200 Amps. 70 kA, 400 Volts, regulable a In. Regulación y protecciones electrónicas.
  • Incluye relé de mínima y máxima tensión conectado a bobina de disparo del interruptor general.
  • El sistema de control al completo se ubica en 220 Vac, 50 Hz con todas las protecciones consecuentes.

Celda de Media Tensión

  • El circuito de control y fuerza constituyen la celda de media tensión de la subestación seca interior mina reacondicionada.

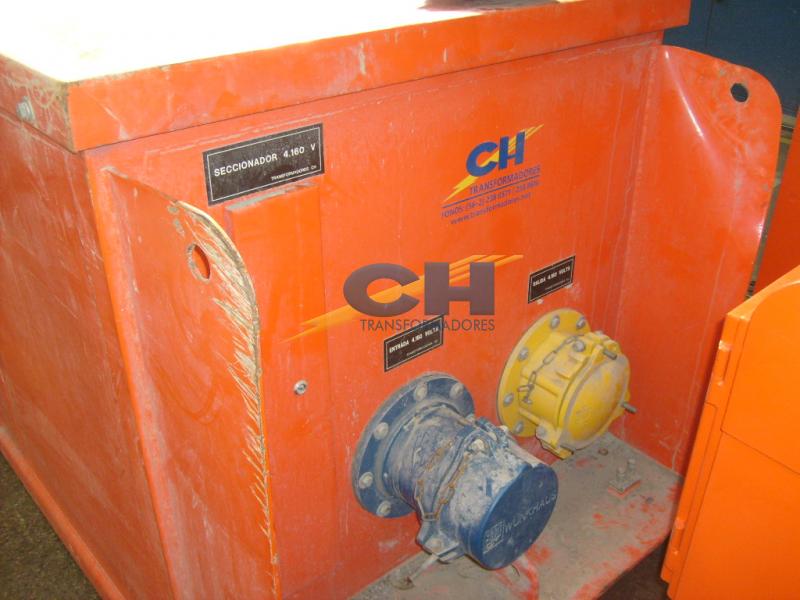

  • Un desconectador reacondicionado es parte de la celda, para funcionar bajo carga, además de su mecanismo para operar. Cumple la petición de diseño para 630 Amperes, en conformidad a normas VDE 0670, clase 12 kV.
  • Cuenta con un calefactor de tipo resistencia, una ventana de inspección y luz interior tipo tortuga.
  • Con el desconectador encendido, presenta Puesta a tierra.
  • Juego de pararrayos de óxido de zinc, clase 6 kV, 10 kA.

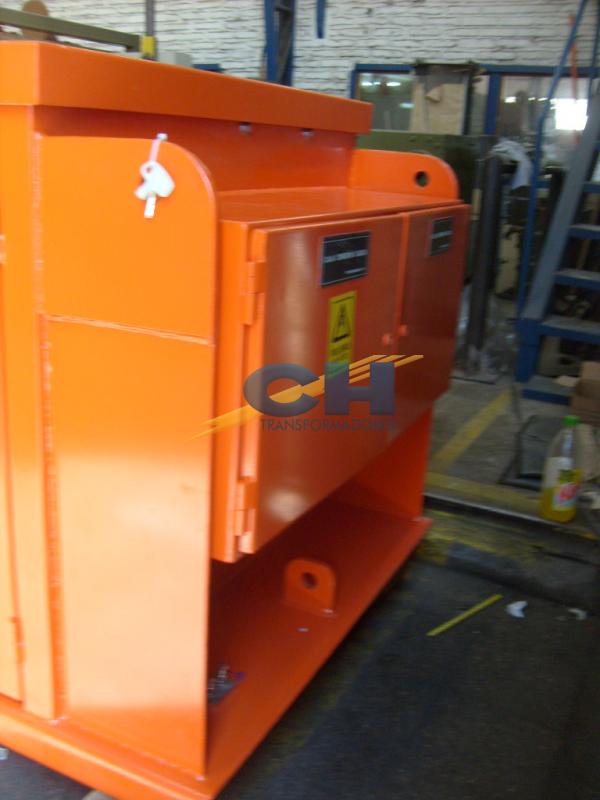

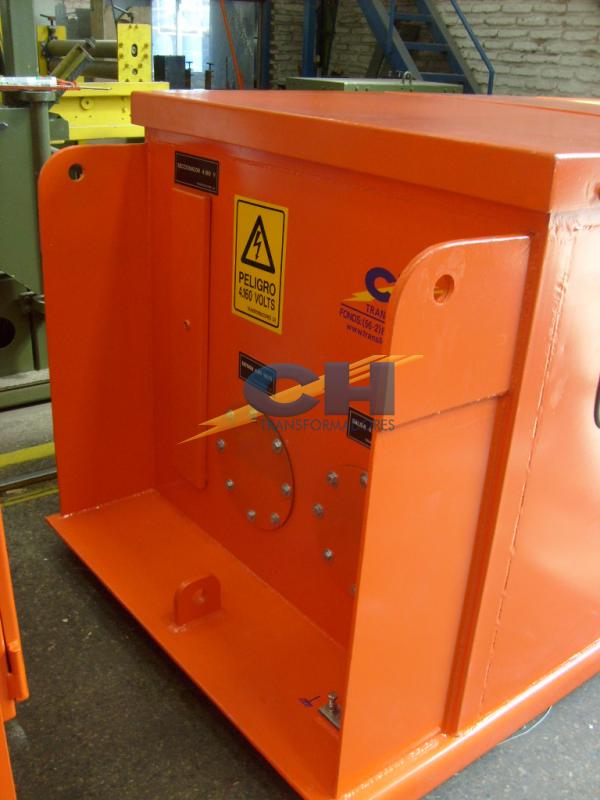

Gabinete

  • Reacondicionado, fabricado en plancha de acero CAP KIPS A 37 – 24, incorpora cáncamos para tirar e izar base tipo SKI para arrastre.
  • En celda de BT y lado MT del transformador seco, puertas frontales con apertura mínima 120o abatimiento. En las puertas y placa de montaje tiene toma de tierra.

Identificación

  • Para obtener fácil montaje y cableado, se respetan las distancias entre las partes que suministran energía (más cerca a proteger le borde interior del gabinete).

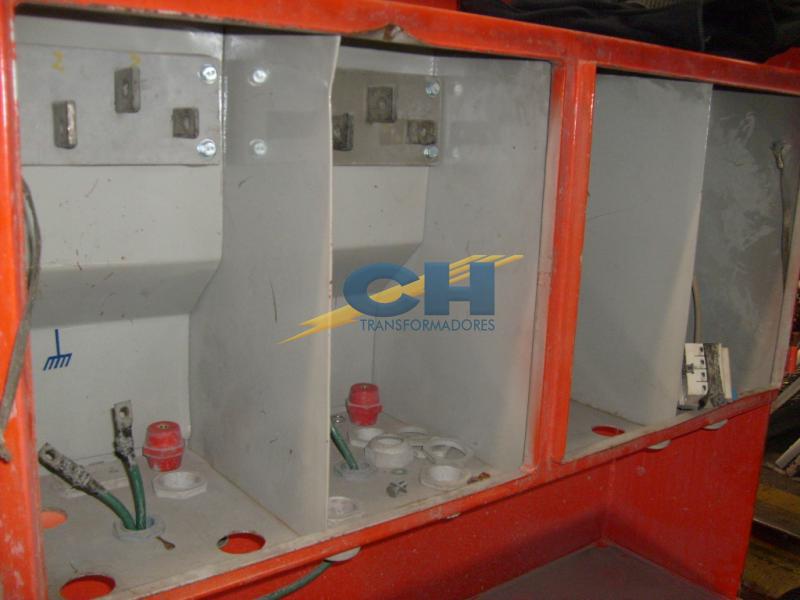

  • Por cuestiones de seguridad, es a tierra donde aterrizan las puertas de las celdas de MT y BT y barras de llegada. Dichas barras se protegen con mangas contraíbles.
  • Las secciones de conductores del interruptor es la misma que utiliza como alimentación el interruptor principal en BT.

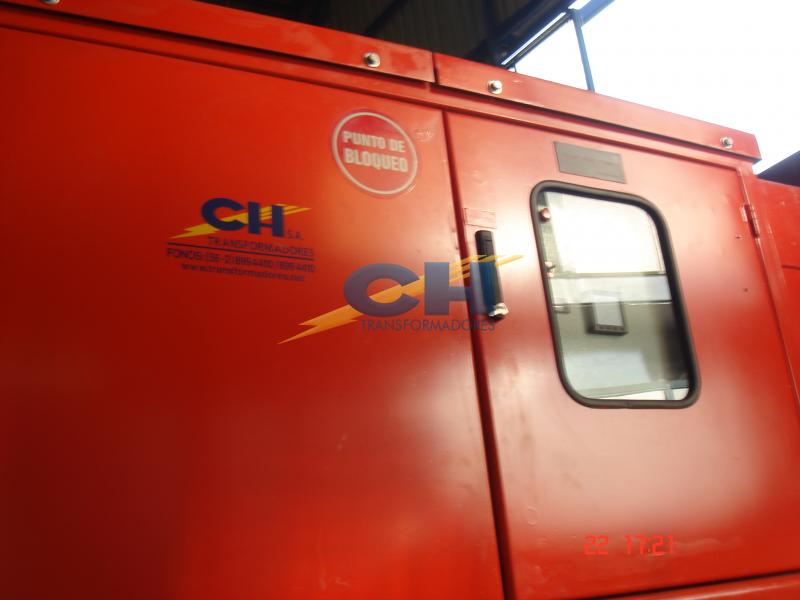

  • La puerta de la celda MT posee una mirilla de vidrio templado de 4 mm de espesor, para poder contemplar la posición de los conectores.

Inspección y Pruebas

  • Aislación con Megger 5000 volts, se aplica la tensión de entrada en función de la medición de la tensión de salida en la continuidad de circuitos.
  • Todas las pruebas que se realizan rutinariamente a transformadores secos de distribución, son según la norma ANSI C 571291.
  • Se verifica la calidad de la pintura. Verificación de la dimensión exterior de la S/E.
  • Se verifica la correcta numeración de barras en la salida, así como el código de colores en el sistema de cables de fuerza y control. Nos aseguramos del buen funcionamiento del interruptor trifásico.
