Fecha: Mayo de 2011
Empresa: Minera RR / Antofagasta – 2° Región.
SUBESTACION UNITARIA de 1500 KVA en 25 KV
1) Características generales del conjunto de la subestacion unitaria.

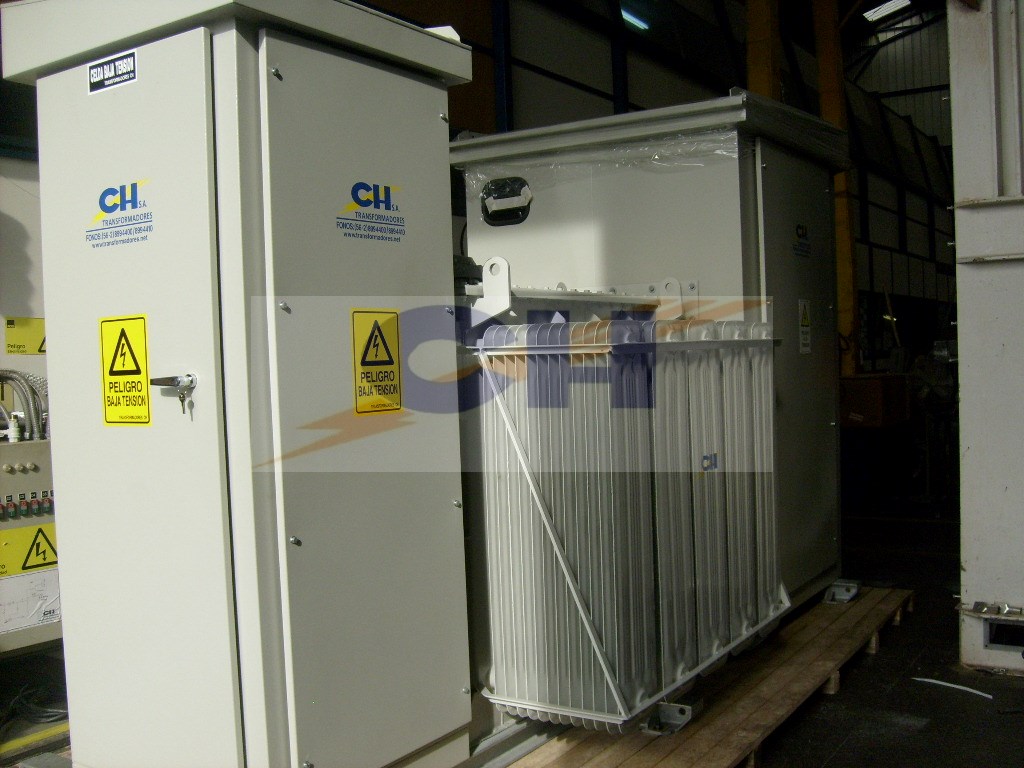

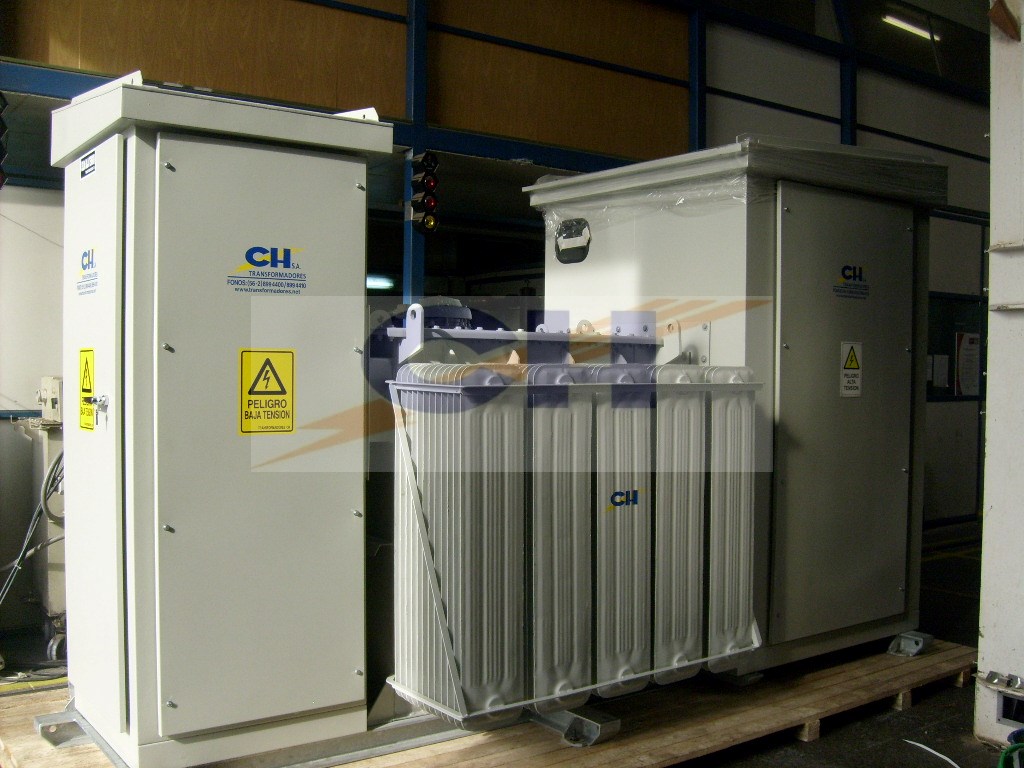

La subestación unitaria está formada por una celda de media tensión (MT), el transformador y una celda de baja tensión (BT), todo tipo intemperie y el conjunto completo montado en una base tipo patín (skid).
2) Característica de la celda de media Tensión (entrada)

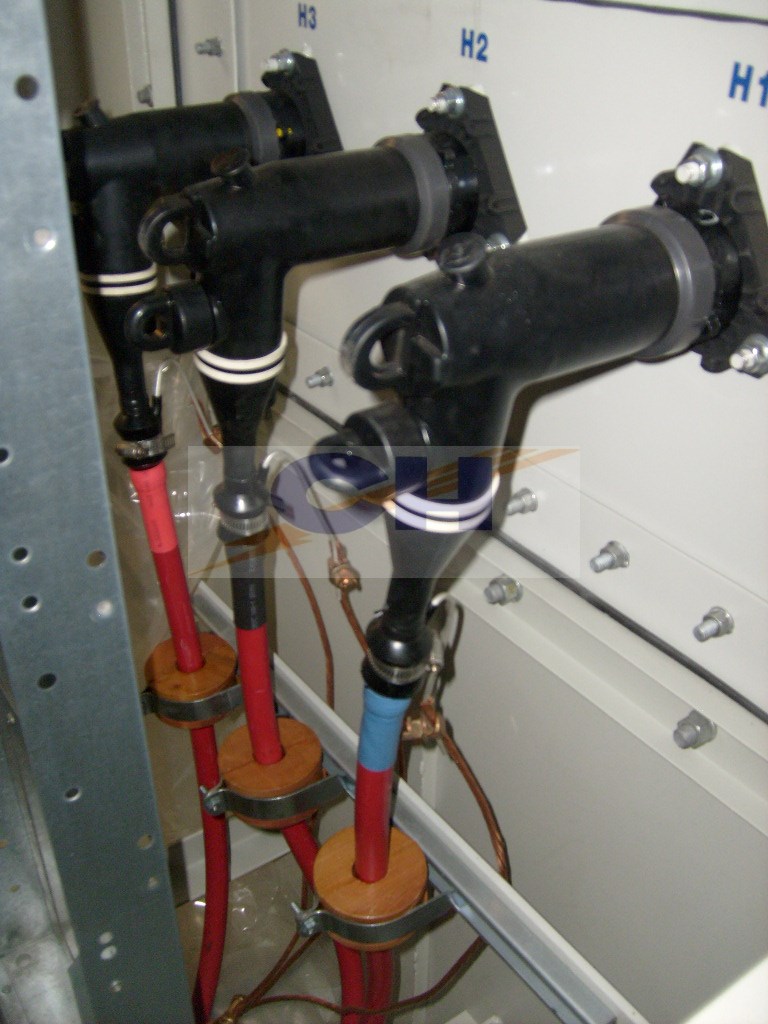

Celda tipo intemperie (IP65) construida en plancha de acero A37-24 de 2,5 mm. En su interior incorpora un desconectador fusible en SF6 clase 24 kV para operar bajo carga. Posee barras de entrada y salida para conexión de mufas con terminal plano, conectores a tierra de exterior e interior. El mecanismo de operación es independiente del operador, abriendo automáticamente si alguno de los fusibles actúa. La celda de media tensión está equipada con contactos auxiliares, 2 NA / 2 NC y bobina de apertura (disparo) en 220 Vca. El diseño robusto y de alta seguridad impide la conexión a puesta a tierra sin haber abierto (des-energizado) el seccionador principal. La puerta interior de acceso a los fusibles, tiene un enclavamiento que impide su acceso si el equipo se encuentra cerrado (energizado). Además incorpora un calefactor de 120 Watt operado por un termostato. Las puertas de exterior e interior, tienen mirilla en vidrio templado de seguridad para una inspección visual. El interior de la celda de media tensión se ilumina con una lámpara tipo tortuga y 3 leds indicadores de tensión en la conexión de salida. La entrada y salida de los cables es por su zócalo inferior a través de tapas metálicas perforables, para la instalación de prensa-estopas y así asegurar su hermeticidad. Se le realizan en nuestro laboratorio, ensayos de tensión aplicada, resitencia y simultaneidad de contactos, emitiendo un certificado de pruebas y garantía de 30 meses.
La celda de media tensión cumple con las exigencias de diseño para una intensidad nominal de 630 amperes y con las normas UNE 20135/IEC 420, con las siguientes características:
- Marca : ADRIATICA (Italia)
- Tensión Nominal : 24 kV
- Modelo : ME6 – F3
- Intensidad nominal de corte en carga: 630 A.
- Corriente de cortocircuito (2 Seg.) : 12.5 kA
- Fusibles percutores TF 1000 kVA : 3 x 50 A (442 mm)
- Fusibles percutores TF 1500 kVA : 3 x 80 A (442 mm)
- Pararrayos : 3 x 15 kV; 10 kA;
- Entrada cables M.T. : Costado inferior
- Anclaje : En base, para radier.
- Dimensiones aproximadas : 2300 x 1100 x 1150 mm
- Tres (3) Fusibles percutores incorporados al desconectador y tres (3) fusibles de repuestos, según publicación IEC-282 y dimensiones según norma SIN 44625.

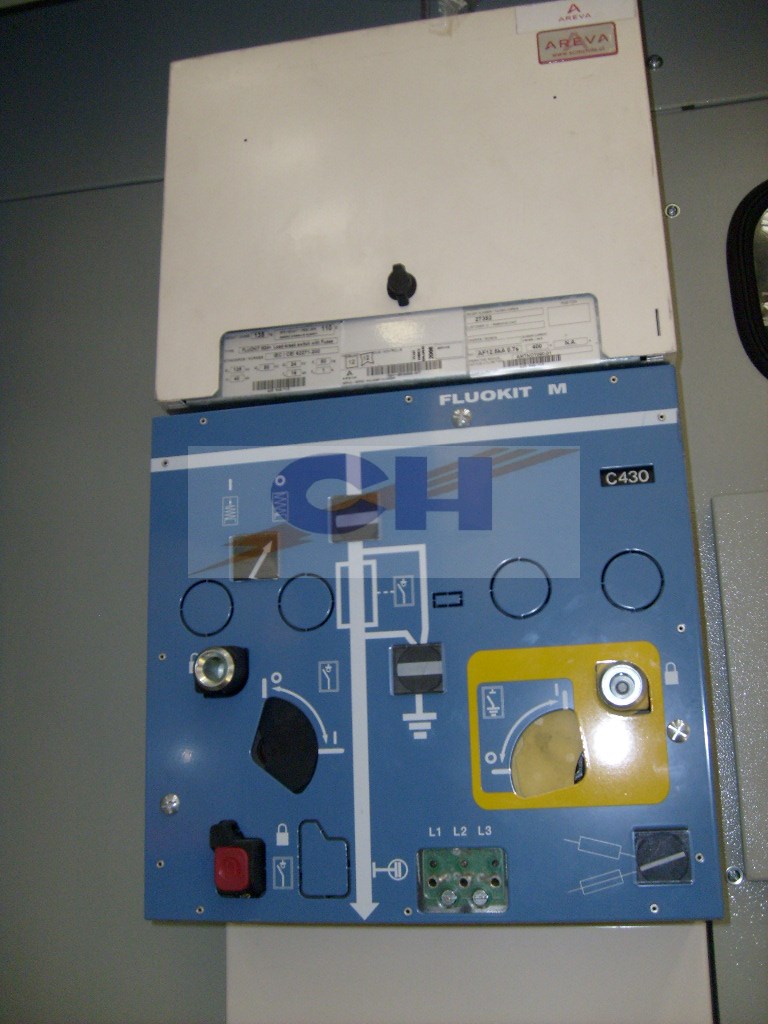

Vista y composición del interruptor de 24 kV dentro de la celda de media tensión:
- Barra principal
- Barra de tierra
- Ventana de inspección
- Interbloqueos mecánicos
- Seccionador de puesta a tierra
- Placa de identificación de la celda
- Esquema sinóptico
- Placa de secuencia de maniobras
- Bloqueo para candado
- Divisores capacitivos con señalización de luz piloto
- Contactos auxiliares
- Resistencia anti-condensación
- Iluminación interna
- Fusibles de M.T.
- Bobina de apertura (220 Vca)
3) Características del transformador con pérdidas normales:
- Potencia Natural : 1500 kVA (ONAN)
- Clase : 25 kV
- Tensión primaria : 23000 Volts (entrada)
- Conexión primaria : Delta
- BIL Primario : 110 kV
- BIL Secundario : 30 kV
- Nº de fases : 3
- Grupo de conexión : Dy1n
- Impedancia : 6% tolerancia ± 10%
- Voltaje secundario : 400 – 231 Volts (Salida)
- Conexión secundario : Estrella con neutro exterior
- Frecuencia : 50 Hz
- Tipo sellado : Hermético
- Elevación de temperatura : 65 ºC
- Polaridad : Sustractiva
- Derivaciones en el primario : + 2.5% y + 5%
- Tensiones correspondientes : 14553 – 14145 – 13800 – 13455 – 13110 Volts.
- Altitud de trabajo : 1.000 m.s.n.m.
- Factor K : 1
- Refrigeración : KNAN
- Líquido refrigerante : Aceite vegetal dieléctrico FR3.
- Pérdidas totales : < 2%
El equipamiento considerado considerado en el transformador es:

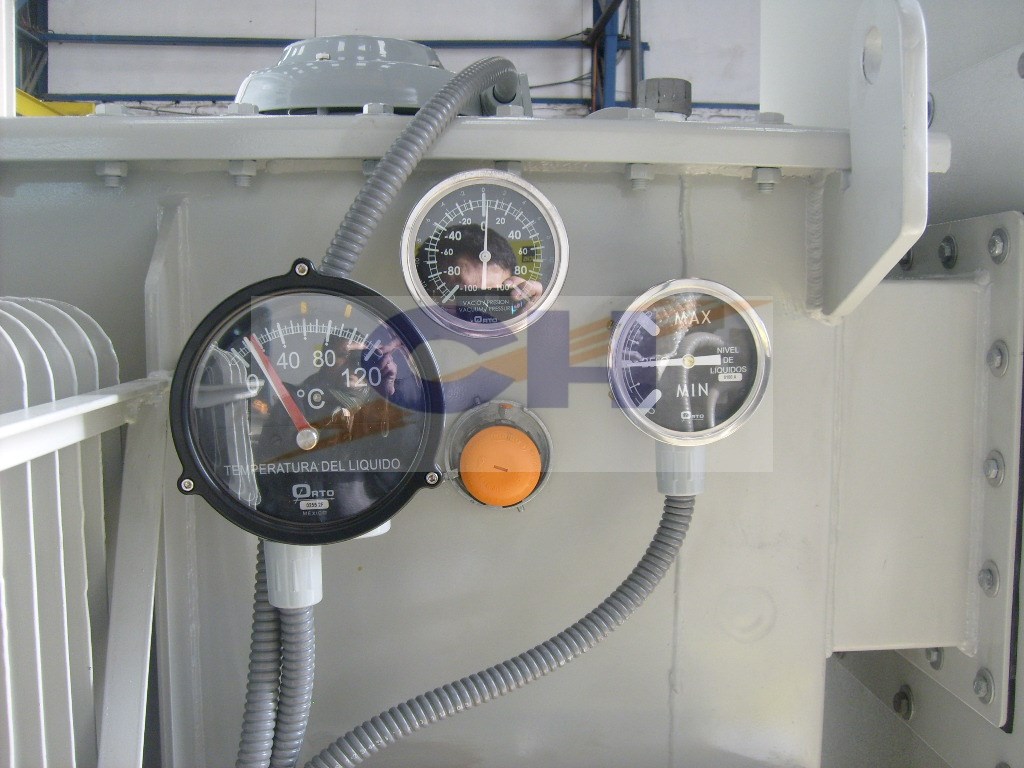

- Termómetro tipo dial para medir temperaturas actual y máxima del aceite FR3, con contactos 2 N.A. y 2 N.C.
- Indicador magnético de nivel del aceite FR3, con contactos 1 N.A. y 1 N.C.
- Válvula de sobrepresión de 7” con contactos 1 N.A. y 1 N.C.
- Manovacuómetro.
- Válvula de drenaje y toma de muestra inferior, de 1”.
- Válvula de filtrado en costado superior tipo bola de 1”.
- Cambiador de taps de 5 posiciones, operación manual sin tensión.
- Caja de conexiones de relés Nema 4.
- Base inferior de subestación completa tipo Skid, anclable a radier.
- Cáncamos de izaje para la subestación completa.
- Cáncamos de izaje para extracción de la parte activa (bobinas y núcleo).
- Tapa superior de transformador extraíble.
- Placa de características inoxidable.
- 2 Conexiones a tierra en costados opuestos.
- Niple de llenado de 1” en tapa superior.
- Incluye embalaje para transporte.
El diseño, construcción y pruebas del transformador es conforme a la publicación de la norma IEC 76 última edición además las normas ANSI C571290 y ANSI C571200.
El transformador lleva un tratamiento de arenado previo a la aplicación de la pintura antióxido epóxico en zinc (2 manos) y con una terminación en esmalte de poliuretano tipo intemperie (2 manos), color gris perla ANSI 61.

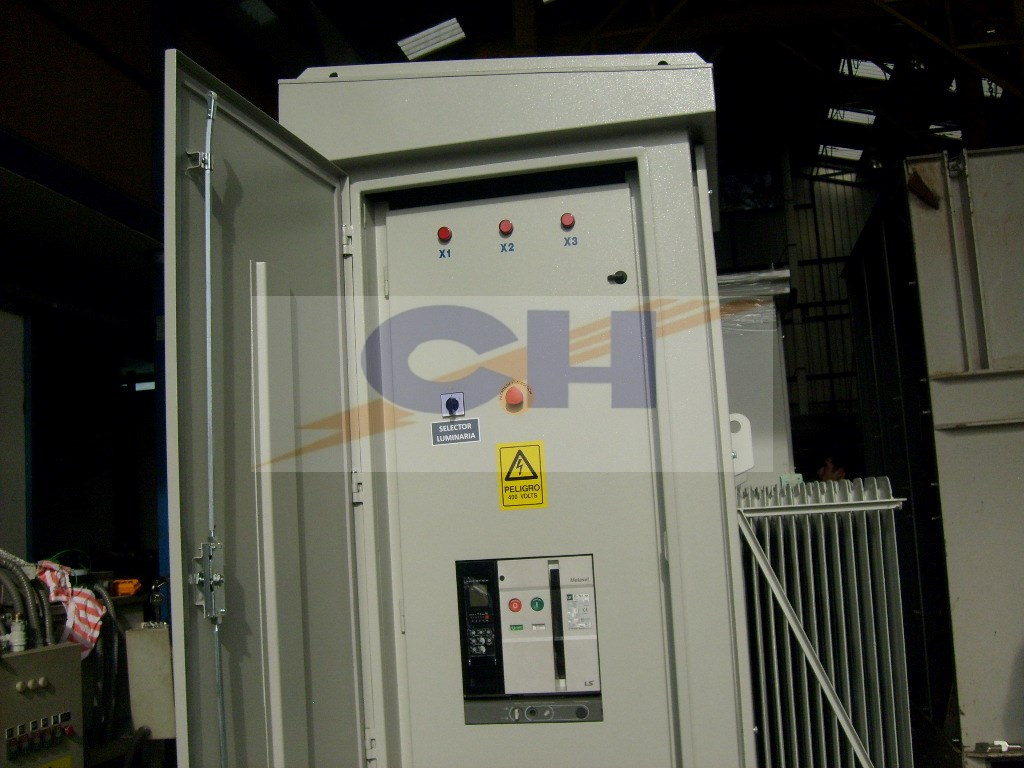

4) Celda de Baja Tensión (Salida)
La celda tipo intemperie IP 65, de similares características a la celda M.T., constará con los siguientes elementos:

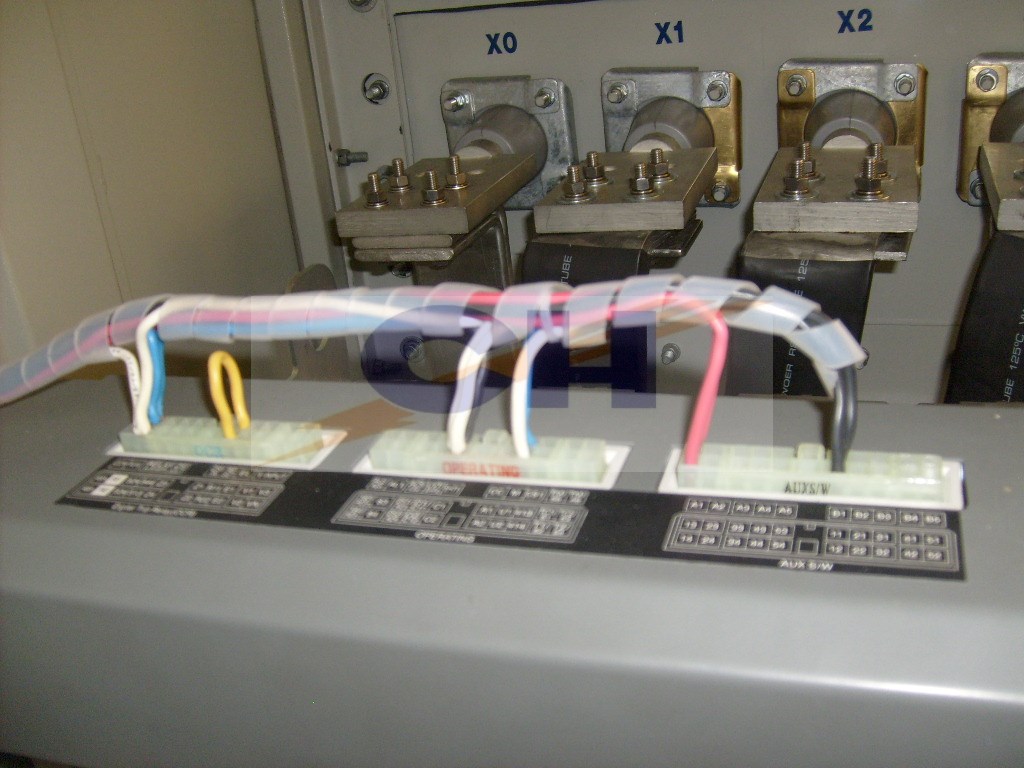

- 4 terminales de B.T. (fases 1, 2,3 + neutro), cableado al Interruptor General de B.T.
- Conexiones de salida en pletina de cobre estañada.
- Posee botón de parada de emergencia, lámpara tortuga interior, contrapuerta y leds indicadores de tensión.

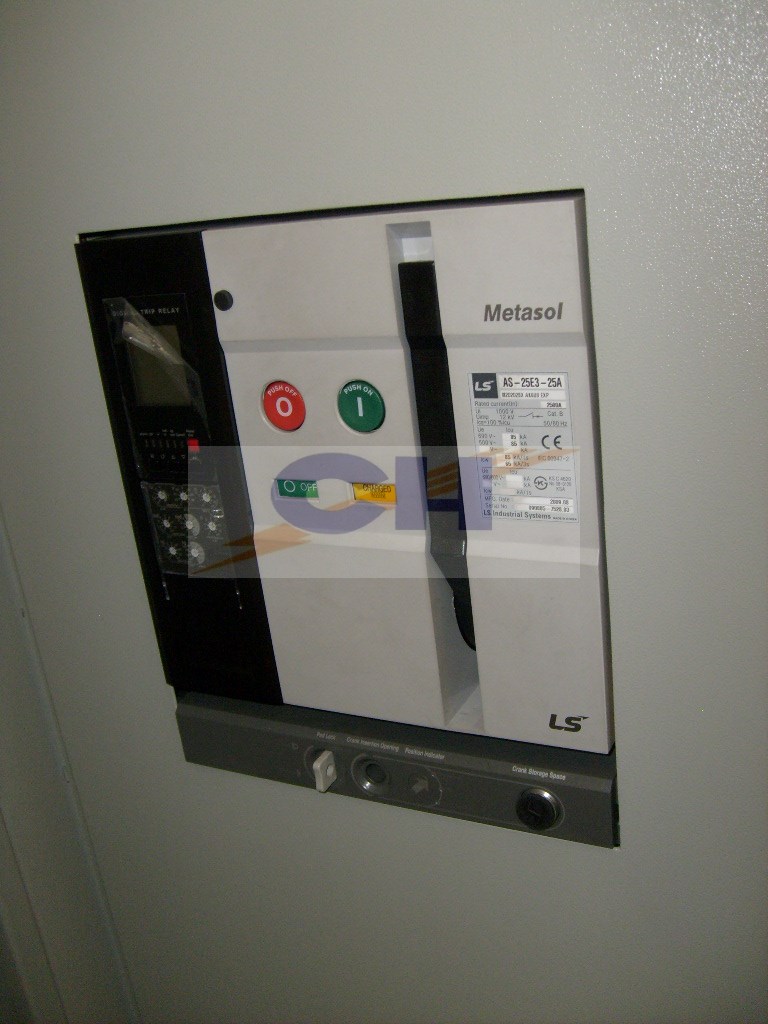

- 1 Interruptor al aire termomagnético (electrónico) regulable de 2500 Amperes, ≥ 85 kA de ruptura, 415 Volts, con una bobina de disparo y contactos auxiliares conectado a relés de protección del transformador, para integrar el sistema de desconexión simultanea local y remota de media tensión y baja tensión.
