Fecha: Agosto de 2013
Empresa: Ims / Santiago – Región Metropolitana.

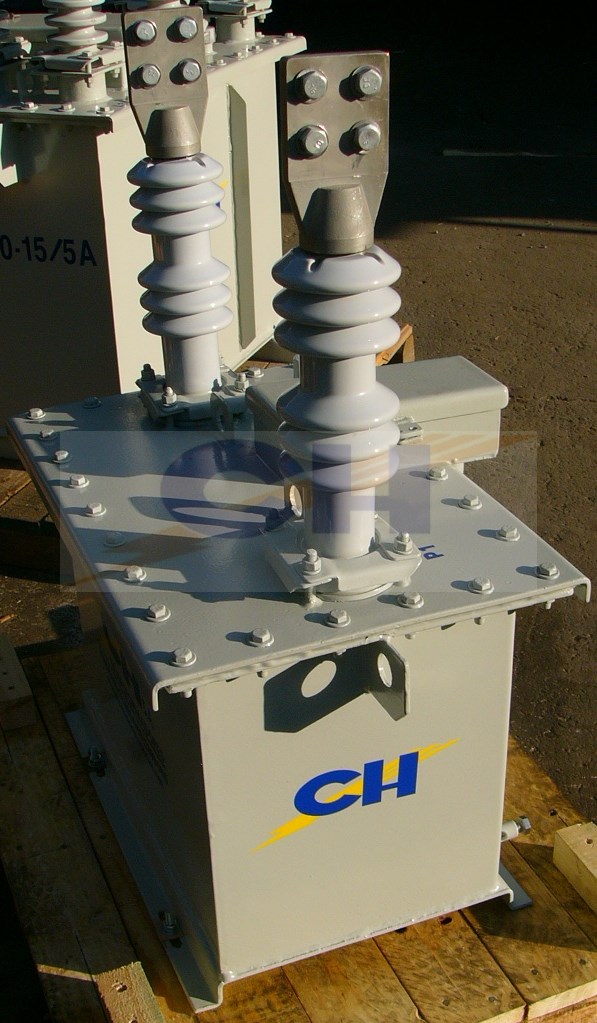

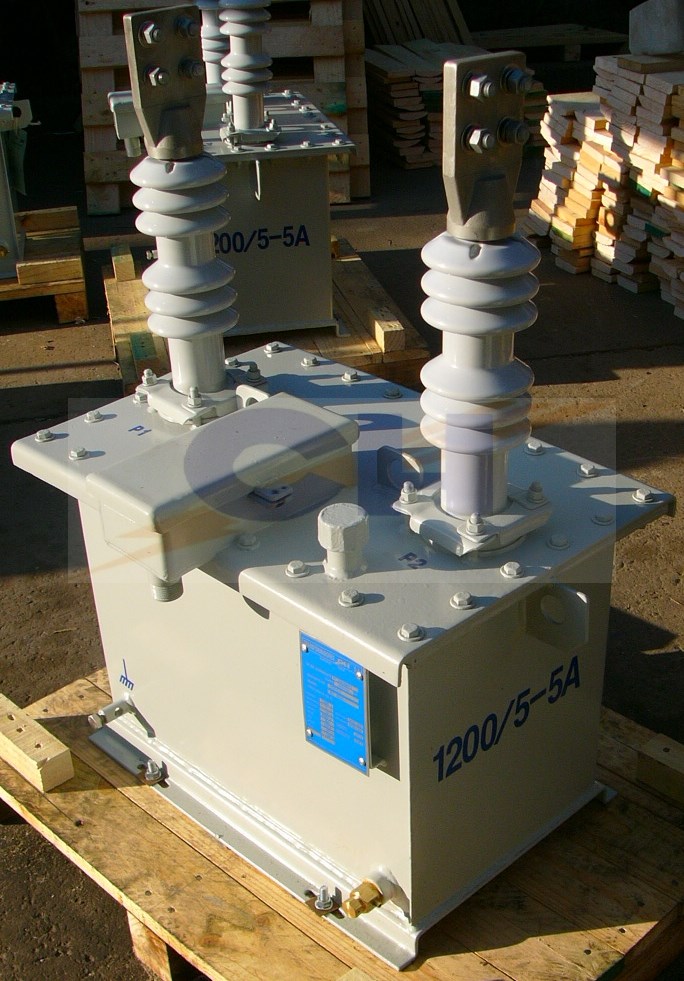

TRANSFORMADOR DE CORRIENTE fabricado según Norma ANSI C57.13, aislado en aceite mineral dieléctrico, 50 Hz, hermético, tipo intemperie, clase de aislación 25 kV, 1.000 m.s.n.m. Clase de presición N1 y N2 : 5P20, burden 50 VA, relación 1200/ 5 – 5 Volts.

Accesorios del transformador de corriente:

  • Aisladores de Porcelana de M.T. clase 25 kV, ubicados en la tapa.
  • Aisladores de B.T. ubicados en la tapa en caja protegida.
  • Indicador de nivel de aceite tipo mirilla.
  • Válvula de drenaje y muestreo.
  • Niple de llenado de aceite.
  • Conexión a tierra.
  • Placa de características inoxidable.
  • Inmerso en aceite mineral dieléctrico.
  • Bases de anclaje para consola o plataforma.
  • Mochila para colgar en un poste.
  • Cáncamos de izaje.
  • Embalaje para transporte.

El estanque del transformador de corriente lleva un tratamiento de arenado, previo a la aplicación de pintura antióxido epóxico en zinc y las terminaciones en esmalte epóxico tipo intemperie, color gris perla.
