Fecha: Febrero de 2012
Empresa: RB / Santiago – Región Metropolitana.

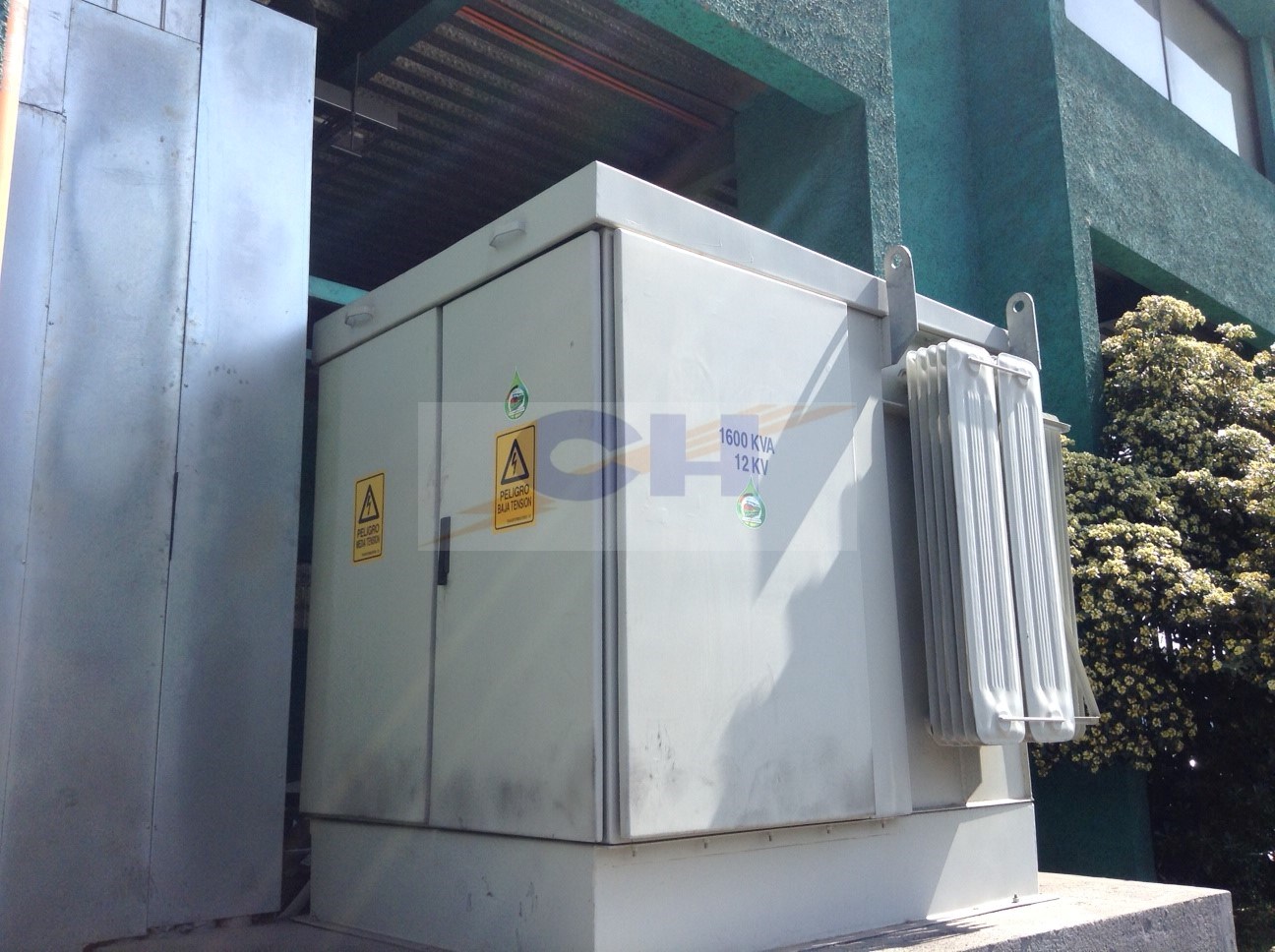

Transformador de distribución de superficie tipo Pad Mounted.

Transformador diseñado para montaje en superficie horizontal y operación a la intemperie, trifásico, aislado y autorefrigerado con aceite Vegetal “FR3”, con celdas metálica cuyo fondo es común con la pared del Transformador, dividida en dos compartimientos, en los que se ubican las celdas de media y baja tensión.

Esta subestación ha sido diseñada, construida y probada para cumplir las especificaciones de la Norma ANSI C57.12.00 y ANSI C57.12.90.

1) Características generales de la subestación pad mounted

Potencia nominal: 1600 kVA
Tensión primaria nominal : 12000 Volts
Tensión secundaria: 400-231 Volts
Nº de fases: 3 (trifásico)
Frecuencia: 50 – 60 Hz
Clase: 15 kV
BIL: 95 / 30 kV
Altitud de servicio : 1000 m.s.n.m.
Elevación de temperatura : 65º C
Impedancia : 6%; tolerancia + 10%
Grupo de conexión : Dyn1
Conexión primaria : Delta
Conexión secundaria : Estrella con neutro exterior
Polaridad : Sustractiva
Regulación de Taps : + 2.5% y + 5%
Tensiones de Taps : 12600 – 12300 – 12000 – 11700 – 11400 Volts
Tipo de refrigeración : KNAN
Líquido aislante : Aceite Vegetal “FR3”
Factor K : 1
Configuración : Terminal
Pérdidas totales : Estándar

2) Celdas de la subestación

Las celdas integran un conjunto con el transformador y se ubican al frente de éste. Consta de dos compartimentos separados por un tabique metálico. Las paredes laterales, puertas y tapa están construidas en material de acero de 2,5 mm. de espesor.
El compartimiento de la derecha del operador corresponde a la celda de baja tensión y su puerta está dotada de una manilla accionable desde el exterior con una llave. Esta puerta bloquea el compartimiento de media tensión y el techo, los cuales además poseen cerradura, accesible solamente desde el interior. Además la celda MT posee un letrero de peligro de alta y baja tensión adosados en su exterior.
Las celdas y el estanque pasan por un tratamiento de arenado previo a la aplicación de la pintura antióxido epóxica en zinc y con terminación en esmalte epóxico tipo intemperie, color gris perla.

3) Componentes y accesorios de la subestación pad mounted:

  • Inmerso en aceite Vegetal “FR3”
  • Indicador de nivel de aceite, tipo análogo
  • Indicador de temperatura actual y máxima del aceite, tipo análogo
  • Cambiador de taps de 5 posiciones, accionamiento sin tensión
  • Válvula de drenaje y muestreo
  • Terminales de conexión a tierra
  • Válvula de alivio de presión, de reposición automática
  • Placa de características inoxidable
  • Radiadores refrigerantes tipo placas, fijos
  • Cáncamos de izaje
  • Base galvanizada para anclaje a plataforma o radier.

4) Componentes y accesorios de la celda de media tensión

  • 3 Terminales de tipo pozo (Bushing Well)
  • 3 Conectores tipo codo
  • 3 Adaptadores a tierra para codos
  • 3 Bushing insert
  • 3 Porta fusibles tipo BAYONET clase 15 kV, con fusibles
  • 3 Guías para cables de media tensión
  • Barra de conexión a tierra

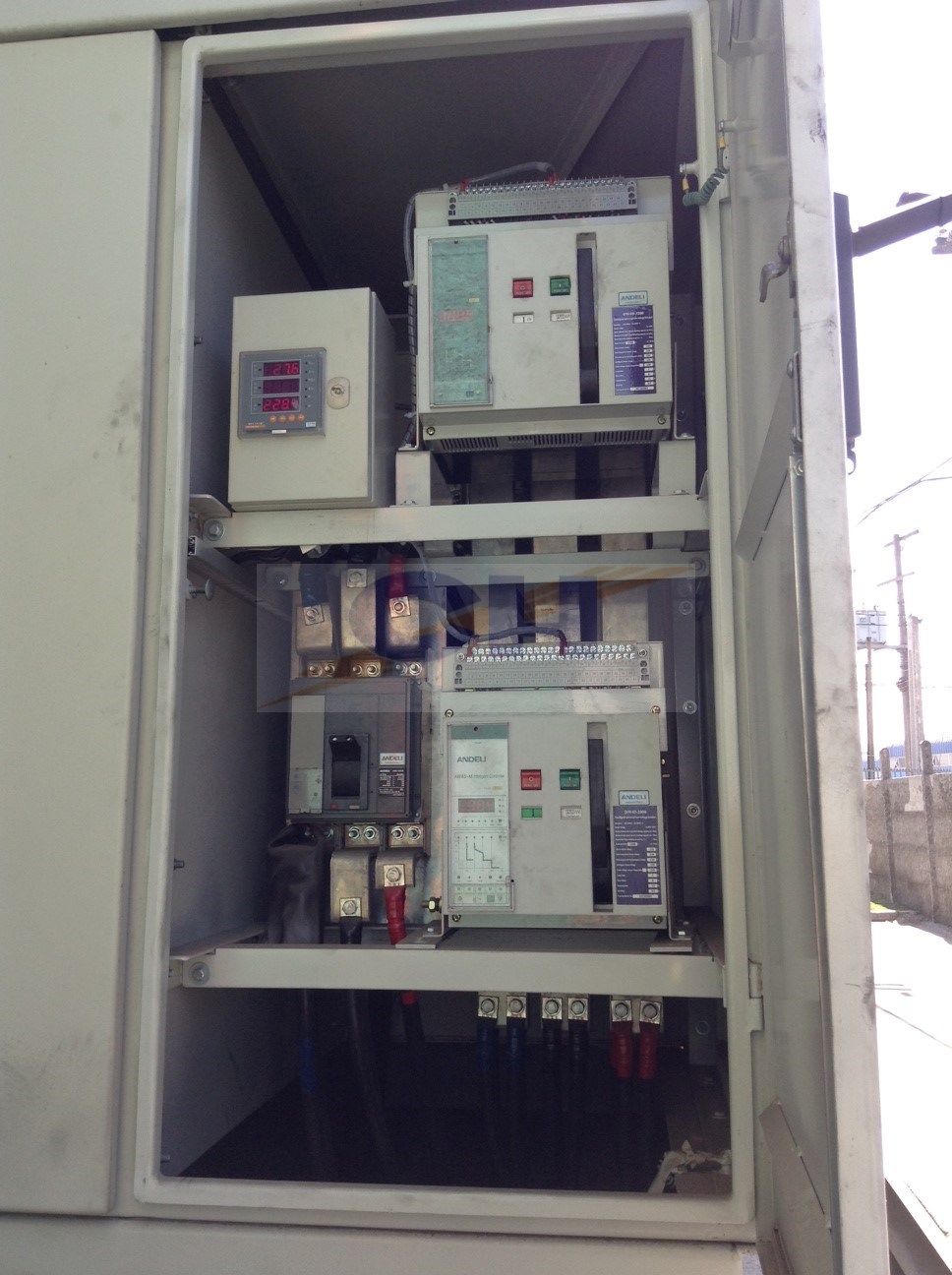

5) Componentes y accesorios de la celda de baja tensión

  • Un interruptor general al aire, trifásico, 400 volts, de 2500 Amperes regulable, 70 kA de ruptura, con protecciones electrónicas L.S.I.G., fabricado, según Norma IEC 60947-2
