Para evitar pérdidas eléctricas en una instalación eléctrica el primer paso a seguir es realizar una correcta selección del transformador energético que se va a necesitar.
Desde Transformadores CH como expertos en el mundo del transformador, les brindamos algunos consejos básicos sobre la correcta selección de un transformador y cómo evitar las posibles pérdidas asociadas.
Consejos para la correcta selección de un transformador

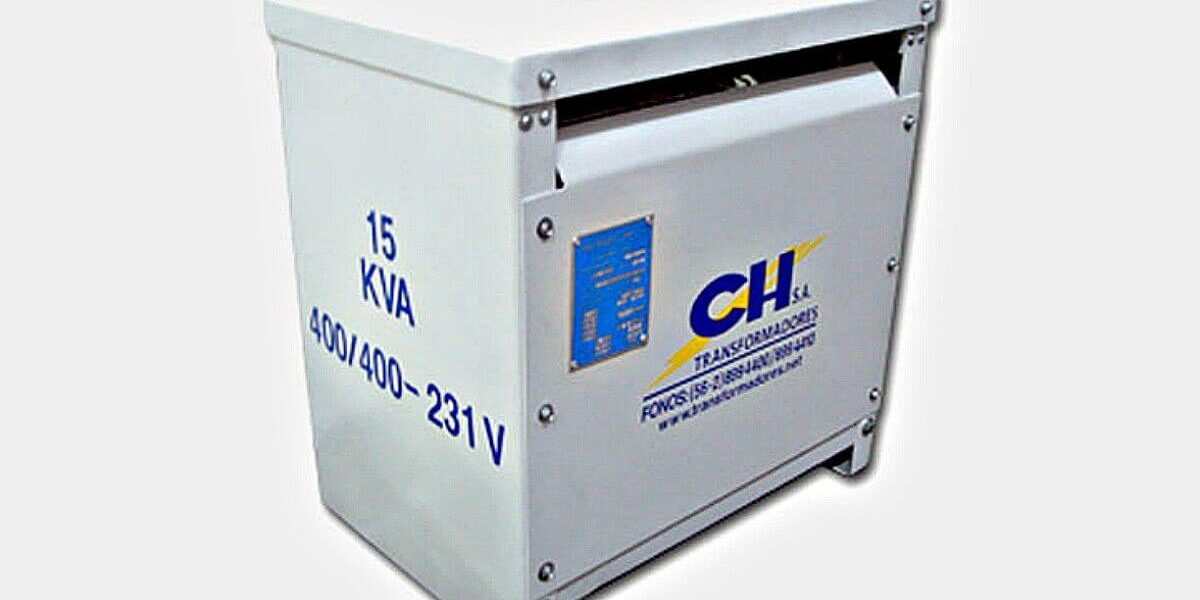

- Primero, se debe identificar el tipo de transformador más adecuado para el espacio donde se va a instalar. Normalmente para las edificaciones se utilizan los transformadores secos trifásicos o monofásicos.
- Los transformadores secos trifásicos pueden ser auto refrigerados o con refrigeración forzada y poseen diferentes clases de potencia y aislación. La clase superior de aislamiento que se recomienda emplear en este tipo de transformador son los encapsulados en resina epóxica.
- Se debe especificar la potencia (kVA) del transformador, previamente sabiendo qué potencia requiere la instalación que se prepara. Se debe señalar el tamaño comercial del transformador según la normativa IEEE C57.12.00-2010.
- Especificar la tensión nominal y su grupo de conexión, de triángulo o de estrella. Las tensiones nominales deben seleccionarse según el equipo comercial disponible que indique el fabricante.
- Los transformadores, suelen tener diferentes niveles de tensión que se dividen en primarias y secundarias.
Los niveles de tensión más comunes en estos transformadores son:
Primarias (Media tensión): 2.400V; 4.160V; 7.200V; 12,000V; y 13.200V para transformadores Clase 15 kV
Secundarias (Baja tensión): 120V, 208V, 220V, 240V, 380V, 480V y 600V para transformadores Clase 1 kV.
En cuanto al equipo cambiador de tensión, este puede ser con carga o sin carga. Estos se utilizan para compensar las variaciones excesivas de tensión de alimentación.
- Los cambiadores de tensión con carga se pueden controlar de forma automática o manual, se utiliza en transformadores de gran potencia.
- Los cambiadores de tensión sin carga solo se utilizan cuando el transformador está des-energizado.
Para resumir los factores restantes, debemos mencionar:
- Los valores de impedancia típicos para transformadores
- La evaluación de la temperatura de aislamiento
- Los niveles de ruido
- El contenido armónico en la carga
- Las clases de aislamiento
Algunas causas y características de las pérdidas eléctricas en transformadores
- Aplicar cargas armónicas a los transformadores puede duplicar o triplicar las pérdidas. Es el caso en los entornos empresariales donde las cargas no son lineales.
- En un transformador se identifican las pérdidas en el núcleo y las pérdidas en la bobina. Las pérdidas en el núcleo surgen al dar energía al núcleo de acero laminado, por otro lado, las pérdidas de bobinas son proporcionales a la carga del transformador.
- Las pérdidas totales de un transformador de 75 kVA suelen ser de 1000 W con una carga del 35% de la nominal. Las pérdidas reales cuando el transformador se encuentra totalmente cargado puede llegar a ser de más de 3000 W para las cargas lineales y 7000 W para las cargas no lineales.
Desde Transformadores CH, aconsejamos seguir las pautas anteriormente mencionadas para la selección de transformadores energéticos, y así reducir notablemente las pérdidas eléctricas para la industria.
