Fecha: Febrero de 2012
Empresa: AGS / SANTIAGO – Región Metropolitana.

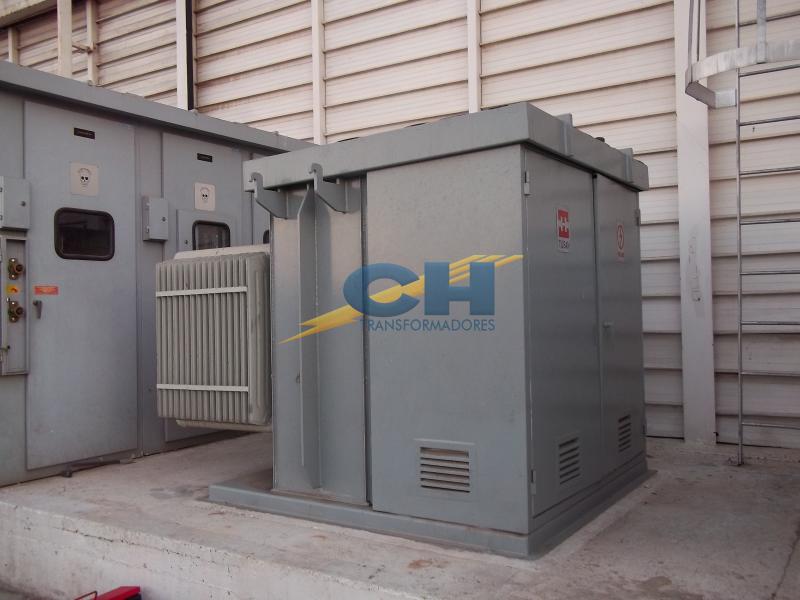

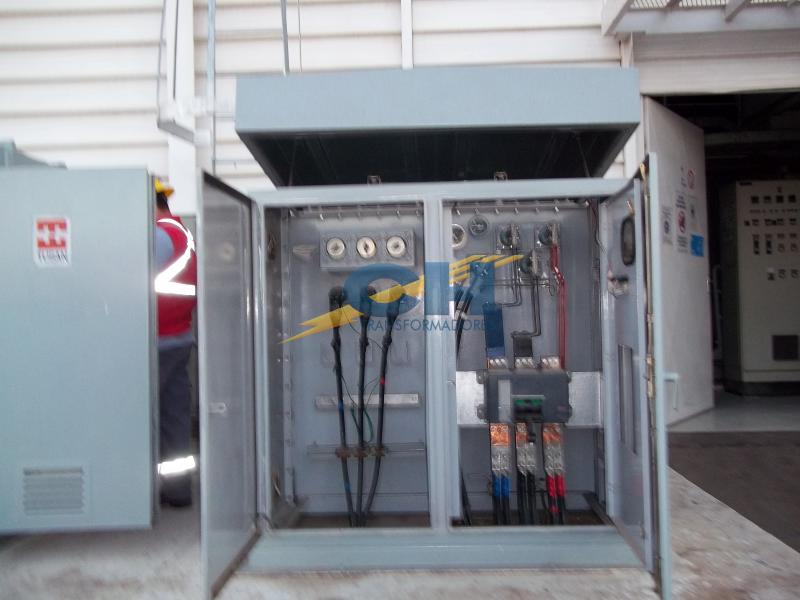

Se realizó un mantenimiento de prevención a una subestación Pad Mounted 500 KVA, con el fin de poder analizar fallos en el sistema y por lo tanto, buscar soluciones si se diera el caso.

  • Se miden los voltajes de servicio del transformador (MULTITESTER).
  • Se miden mallas de protección y servicio, con transformador energizado y con instrumento de medición del tipo inducción. (GROUND RESISTANCE CLAMP-ON).
  • Des-energización de la subestación pad mounted y puesta tierra de redes A.T.
  • Se extrae una muestra de aceite para analizar el índice de acidez (ASTM ? D974), densidad (ASTM ? D1298) y rigidez dieléctrica (ASTM ? D877).
  • Medidas de Relación de Transformación (TTR) en la posición de taps de servicio.
  • Se mide la Resistencia de Aislación a los Bobinados con Megger de 5.000 Volts.
  • Se limpian, revisan y reaprietan Bushings de alta y baja tensión con la presión de rosca necesaria.
  • Se revisa el estado de empaquetaduras y se reaprietan pernos, crucetas, vigas soportes del transformador, estanque y parrillas.
  • Se revisan válvula de drenaje, cambiador de tap, nivel de aceite dieléctrico, conexiones a tierra, indicador de temperatura, frasco y silicagel u otros instrumentos de control del TF.
  • Se revisa el estado de la pintura y óxido en el caso de que quedasen restos en transformador y limpiarla a continuación.

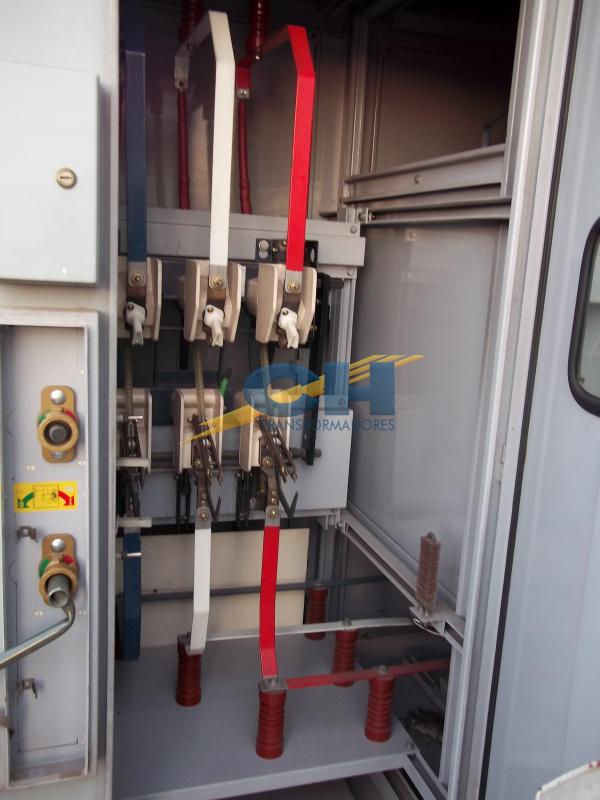

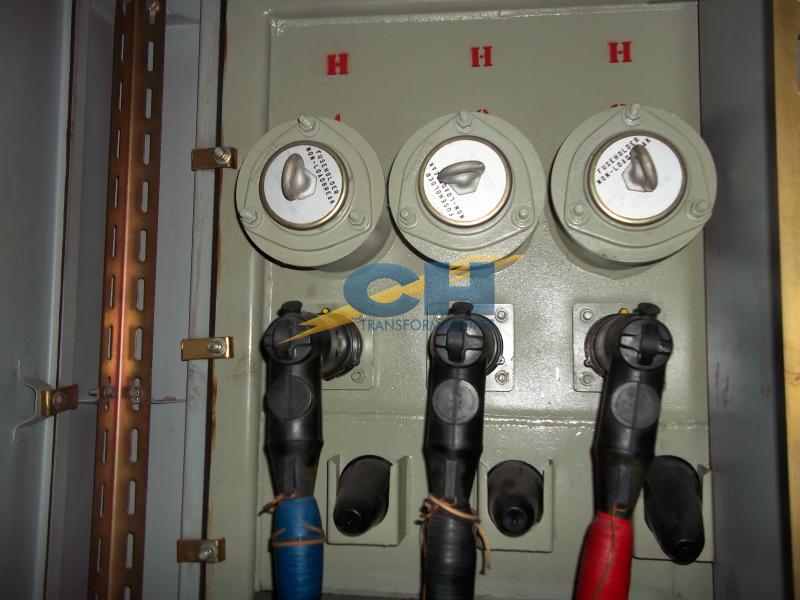

  • Se revisa el estado de desconectadores fusibles o de Celda MT, mufas y pernos.
  • Se revisa el estado de Tableros o Celda BT, interruptores y pernos.
  • Se retira la protección de tierra y se realiza la puesta en marcha S/E con verificación de voltajes.
