INFORMACIÓN GENERAL

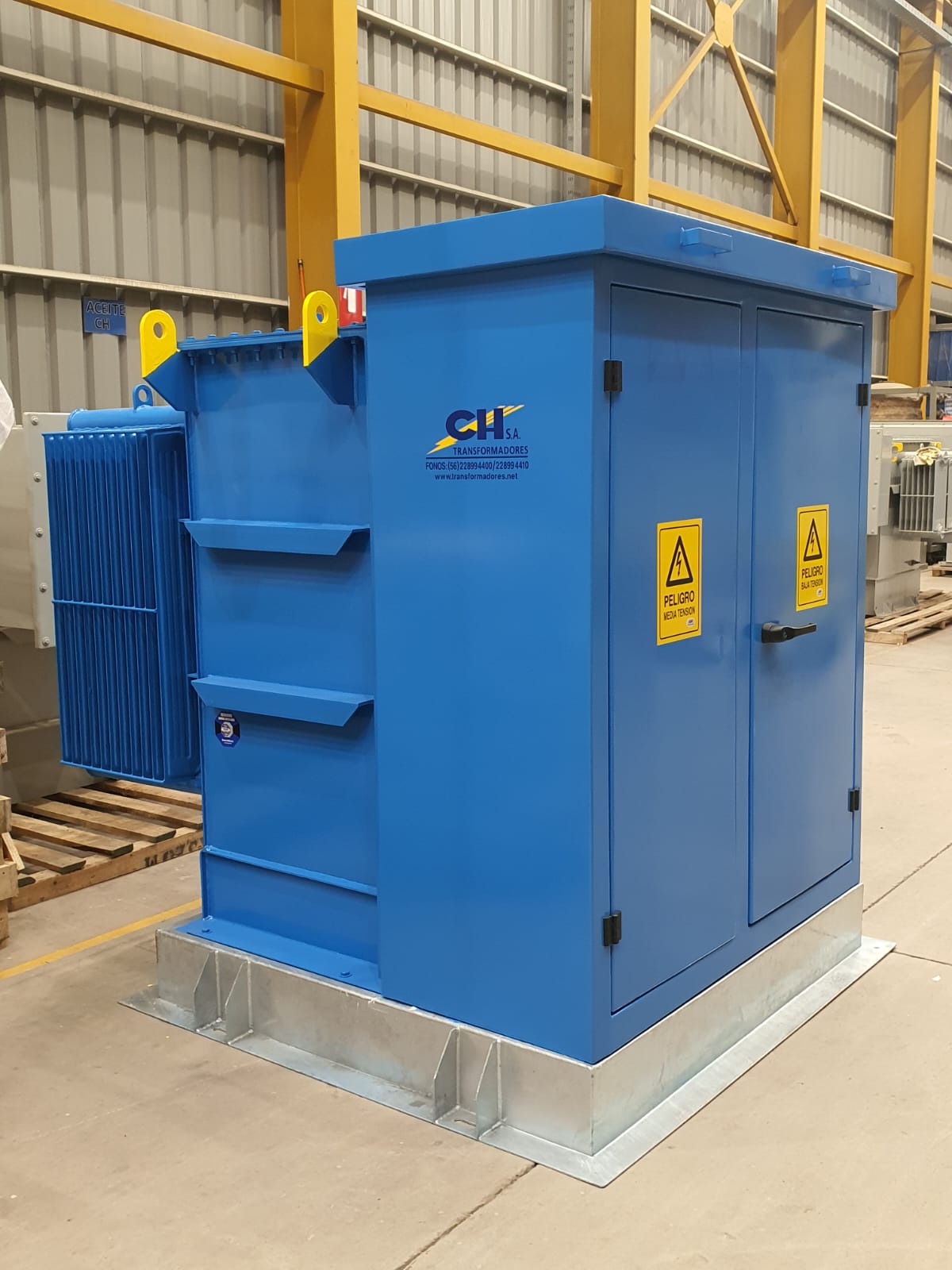

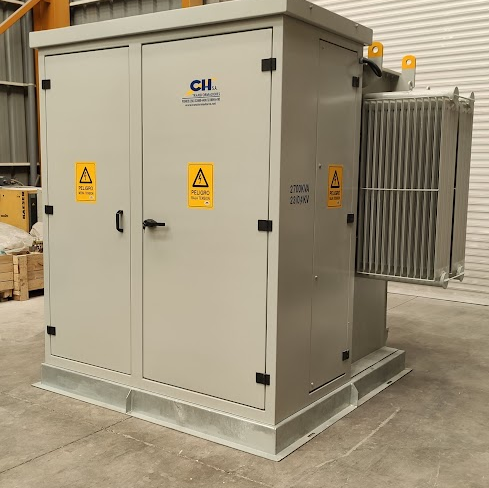

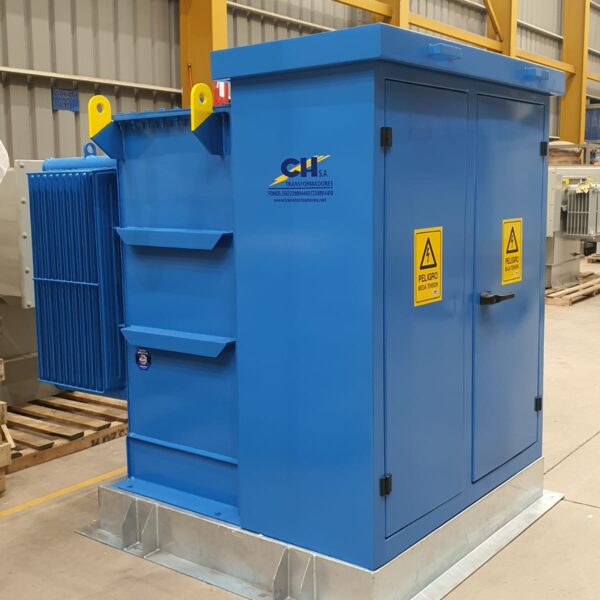

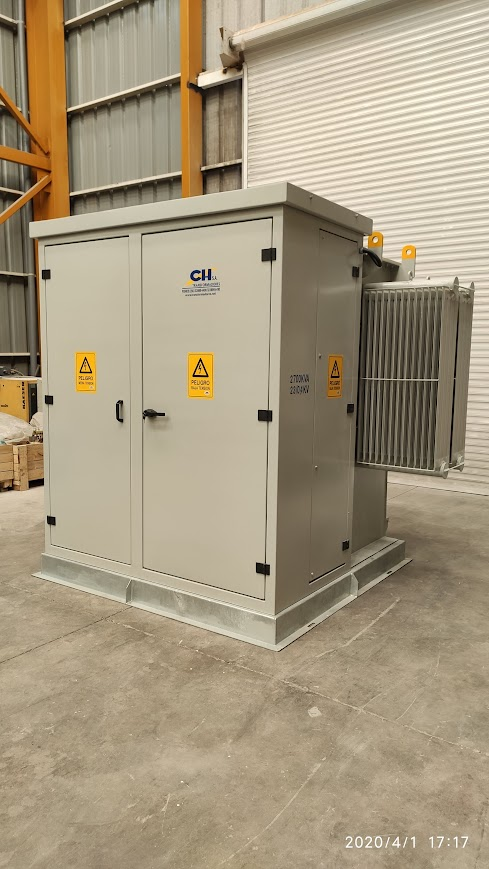

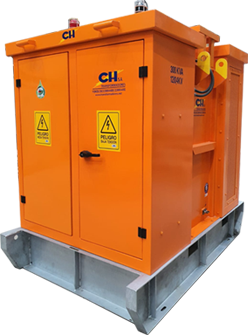

Subestación de superficie Pad Mounted sirve para intemperie, está auto-refrigerada, sumergida en aceite mineral, Vegetal FR3 o silicona.
Las subestaciones de superficie tipo Pad Mounted son de comprobada eficiencia y seguridad en diferentes tipos de lugares como en plantas industriales, centros comerciales, hospitales, proyectos inmobiliarios, etc.

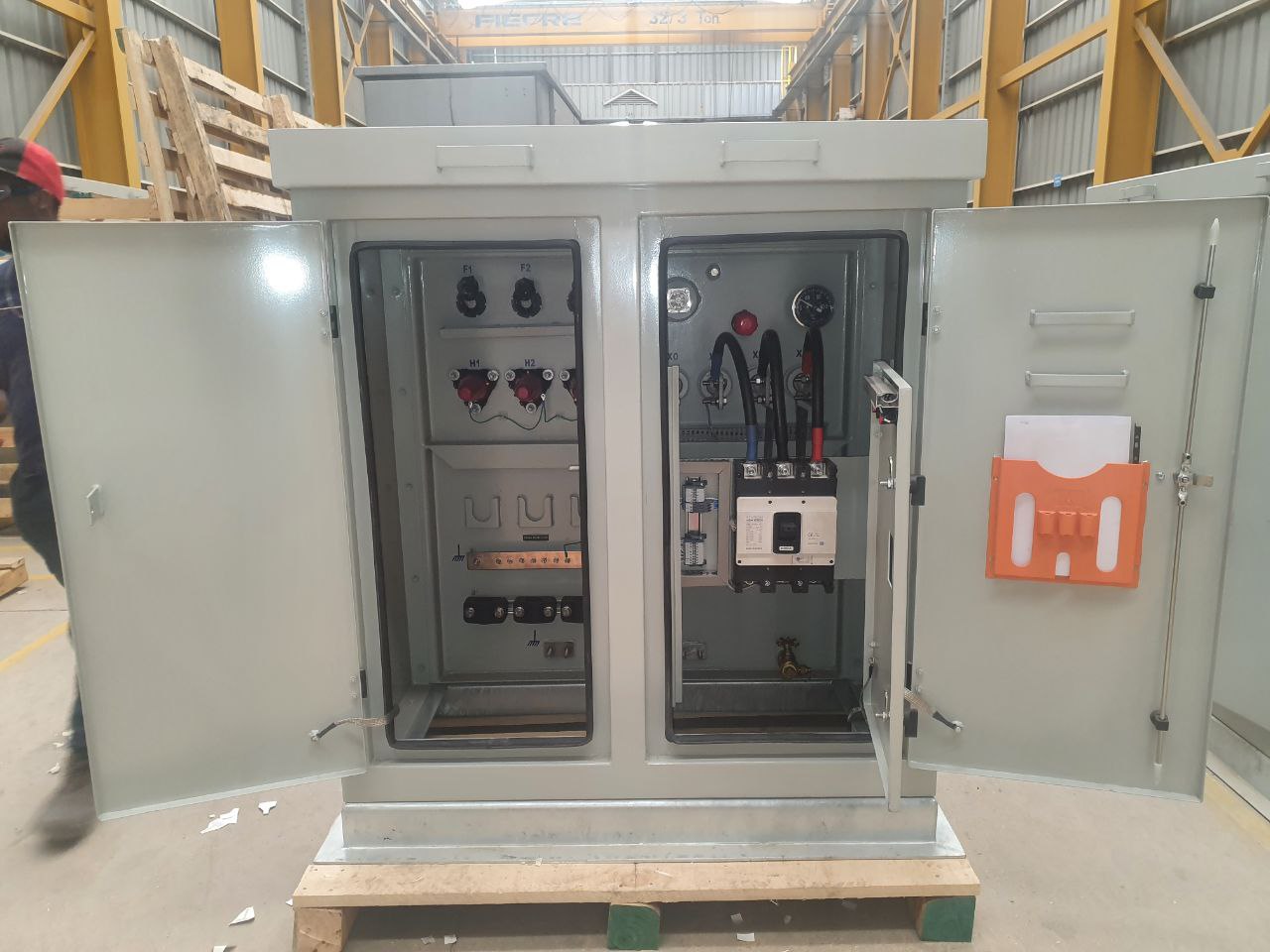

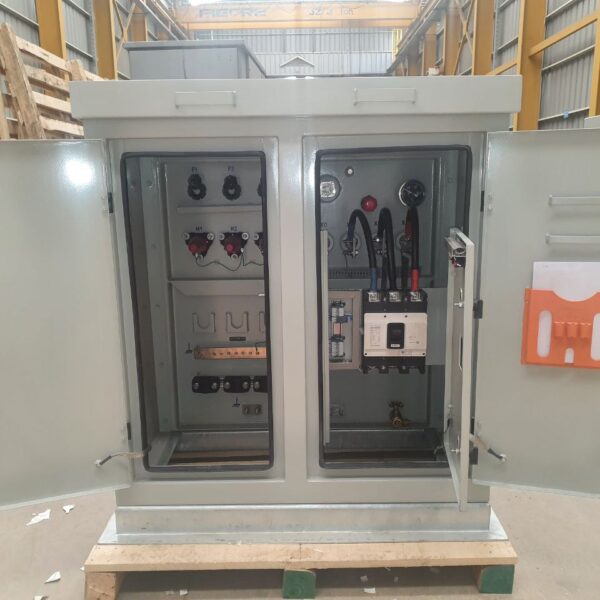

Celda B.T.: Dispone de nivel magnético cambiador de taps, termómetro, terminales B.T. y se le puede incorporan interruptor o seleccionadores según desee el cliente.
Celda M.T.: Dispone de portafusibles tipo Bayonet o Cannister, además de insertos para conectores codo y barra tierra.
Para la fabricación de este tipo de subestaciones Pad Mounted de superficie (intemperie) se hace a pedido de configuraciones y componentes especiales.
Las subestaciones de superficie Pad Mounted están diseñadas para trabajo robusto, zonas contaminadas y soporta altitud de operación hasta 5.500 m.s.n.m.
También disponemos de subestaciones de superficie Pad Mounted para montajes en piso.
FUNCIONES
El Transformador de superficie tipo Pad Mounted consiste en una subestación que incorpora protección en media tensión, el transformador y protección en baja tensión. Cuenta con una estructura envolvente que permite instalarlo a nivel del piso sin necesidad de una reja de protección y además su diseño compacto permite ahorrar espacio. La alimentación eléctrica en media tensión se realiza en forma subterránea hasta que llega a la parte frontal del equipo donde se alimenta el transformador mediante unos enchufes de accionamiento energizado.

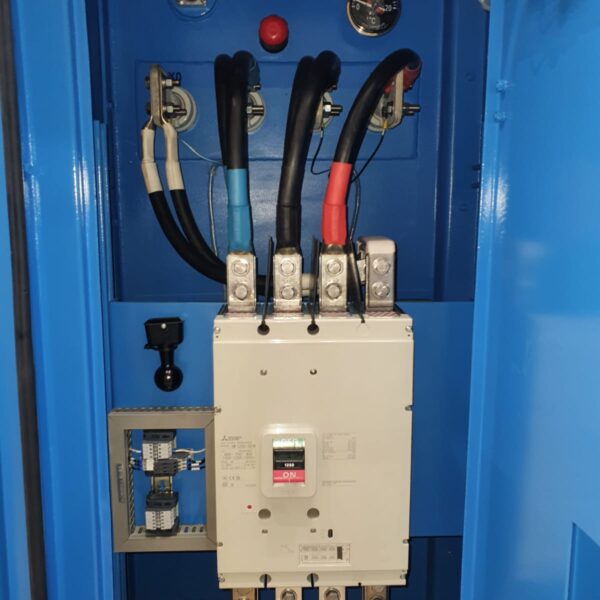

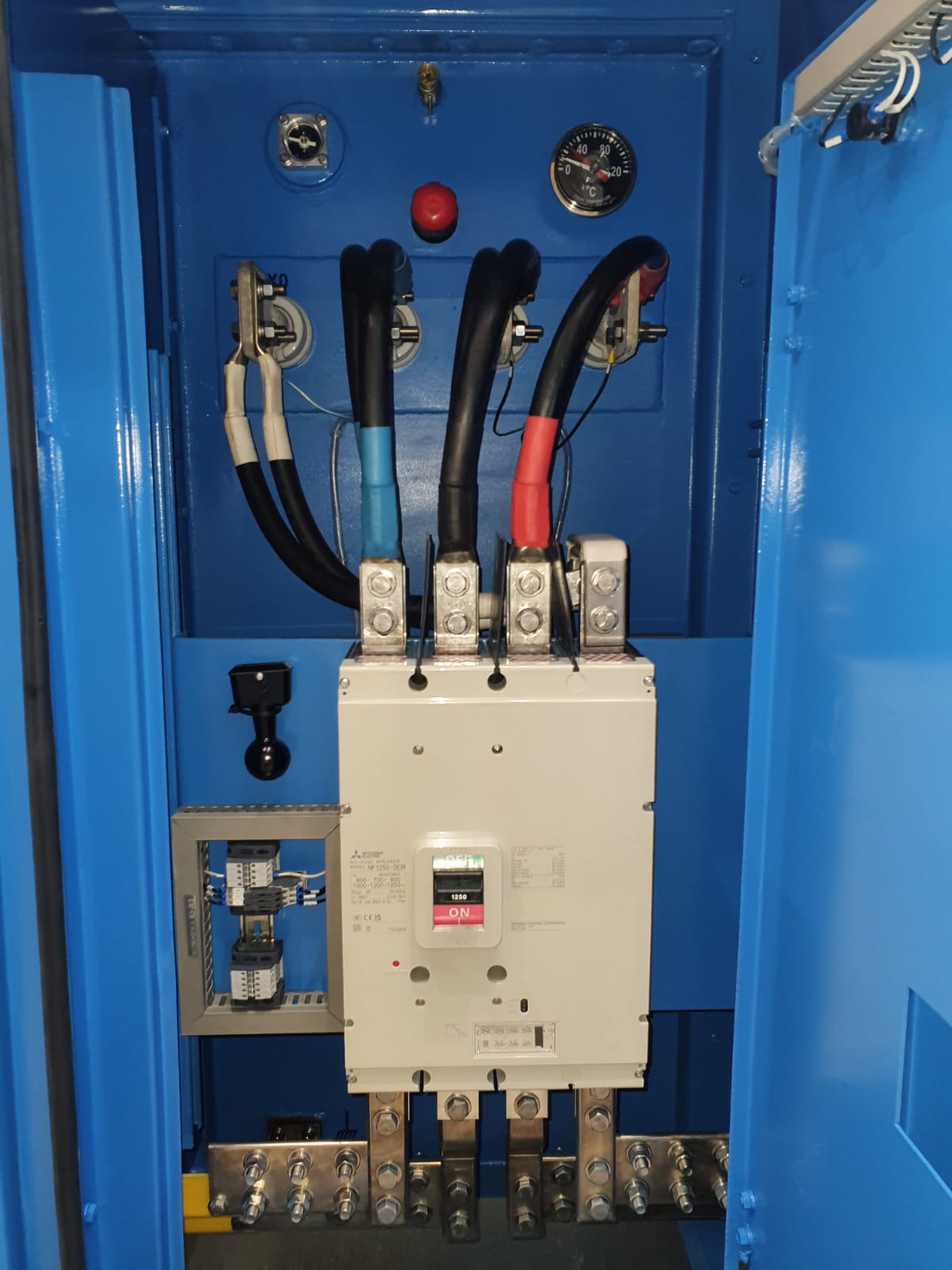

En la parte frontal del equipo también cuenta con un cubículo de baja tensión que proporciona de protección termomagnética general y auxiliar o desconectadores fusibles para varios alimentadores.
Los transformadores de superficie tipo Pad Mounted son especialmente aptos para su instalación en jardines, plazas, condominios, subterráneos, hospitales, etcétera puesto que cuentan con una cuidada estética y un diseño protegido.
CARACTERÍSTICAS
Los transformadores tipo Pad Mounted disponen de fusibles en media tensión y ocasionalmente de termomagnético en baja tensión. Cuenta con las mismas características que un transformador de distribución normal, y al mismo tiempo cuenta con los mismos accesorios estándar, pero se pueden incorporar otros elementos adicionales como termómetros con contactos realarma, relé de presión súbita, etc.
Las Pad Mounted pueden funcionar de manera más armónica con el entorno si se diseñan para trabajar con aceite vegetal biodegradable.
